6 FENDEUSE DE BUCHES
Section
2
4
3
1
5
6
7
8
9
10
PISTON RENTRÉ
PIST
ON SOR
TI
CARACTERISTIQUES
ET COMMANDES
Comprendre le fonctionnement de votre machine vous aidera à obtenir des résultats optimaux lorsque vous l’utiliserez.
Les descriptions suivantes définissent les caractéristiques et commandes de votre machine.
3
Chaînes de sécurité de l’attelage : 1. Les chaînes de sécurité
sont utilisées durant le remorquage pour empêcher la
machine, si elle se détache du véhicule remorqueur, de s’en
séparer complètement. Croisez les chaînes de sécurité sous
l’attelage et reliez-les au véhicule remorqueur.
Support de flèche d’attelage :
2. Il doit toujours être en position
RELEVÉE et ne doit pas toucher le sol lorsque la machine
se déplace. Durant le fonctionnement, placez-le en position
ABAISSÉE sur une surface horizontale.
Compartiment de rangement :
3. Permet de ranger le manuel
du propriétaire et les lunettes de sécurité de manière à y
accéder facilement.
Pompe hydraulique :
4. La pompe fournit la puissance
hydraulique au système.
Réservoir de fluide hydraulique :
5. La pompe hydraulique
nécessite des fluides hydrauliques de première qualité
contenant des produits antirouille, antioxydants et anti
mousse de bonne qualité. Les huiles de première qualité pour
turbines, les huiles moteur API CD conformes à la norme SAE
J183, M2C33F ou les huiles de transmission automatique
G répondant aux critères Allison C-3 ou Caterpillar TO-2 et
certains fluides pour tracteurs agricoles spéciaux sont des
exemples de ces produits.
Zone de coupe :
6. Placez les bûches à fendre dans la zone
de coupe. N'approchez aucune partie du corps de la zone
de coupe lorsque le coin est en mouvement.
Coin :
7. Le coin est relié au piston du vérin hydraulique.
Levier de commande de la fendeuse : 8. Poussez le levier vers
la zone de coupe pour sortir le piston du vérin hydraulique.
Tirez le levier dans la direction opposée à la zone de coupe
pour faire rentrer le piston. Le levier retournera automatique
en position neutre lorsque le piston sera complètement
rentré.
Vérin hydraulique :
9. Sortez et rentrez le piston du
vérin hydraulique à l’aide du levier de commande de la
fendeuse.
Pied de support :
10. Utilisez le pied pour stabiliser la fendeuse
durant le fonctionnement. Réglez le pied aussi haut que
possible ou retirez-le pour remorquer la fendeuse ou tournez
la fendeuse pour la mettre à la verticale (voir la section 4.7).

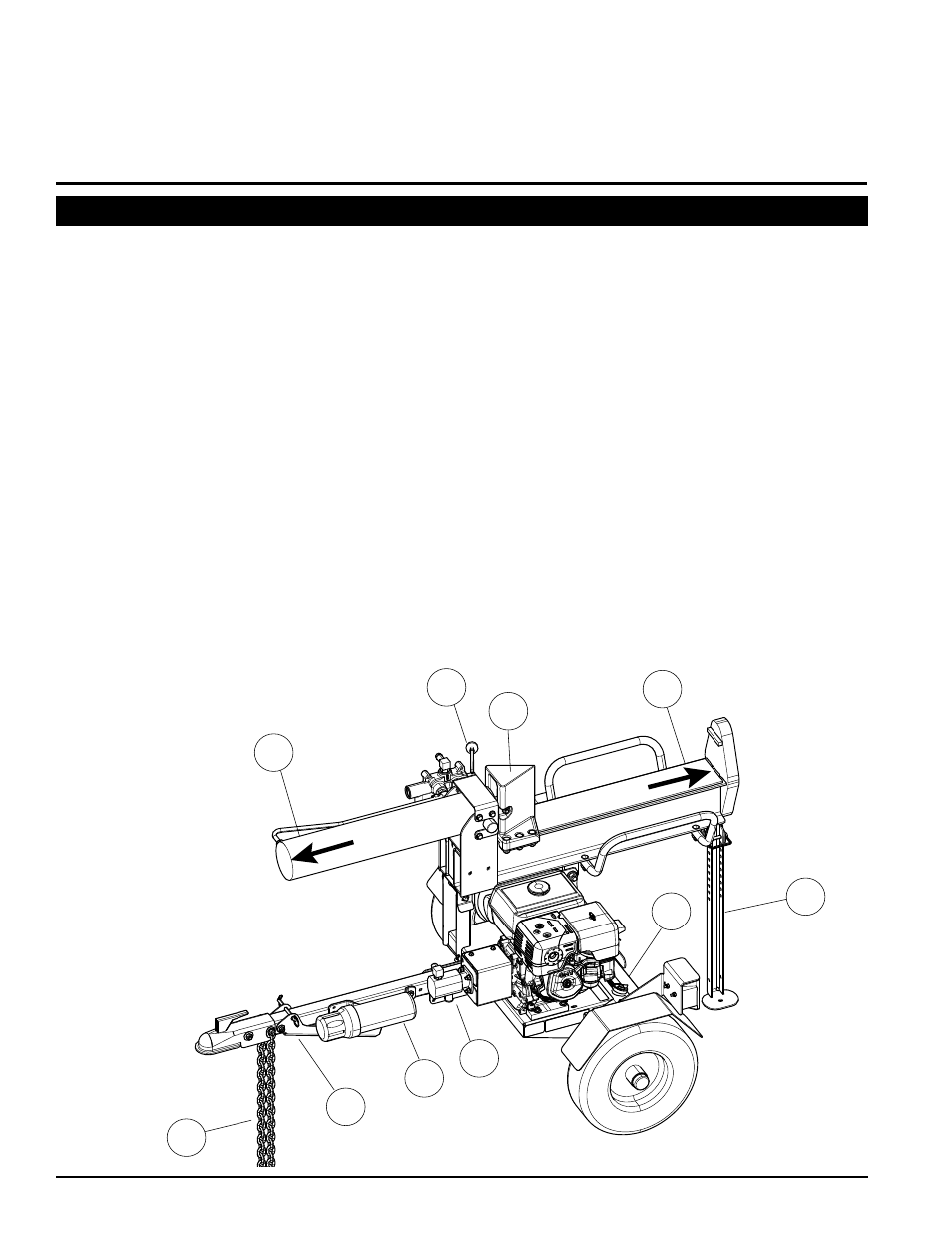

3.1 COMMANDES DE LA FENDEUSE.
Modèle à essence illustré ici.
