17 DÉCHIQUETEUSE/BROYEUSE DE 3 POUCES
FRANÇAIS
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE

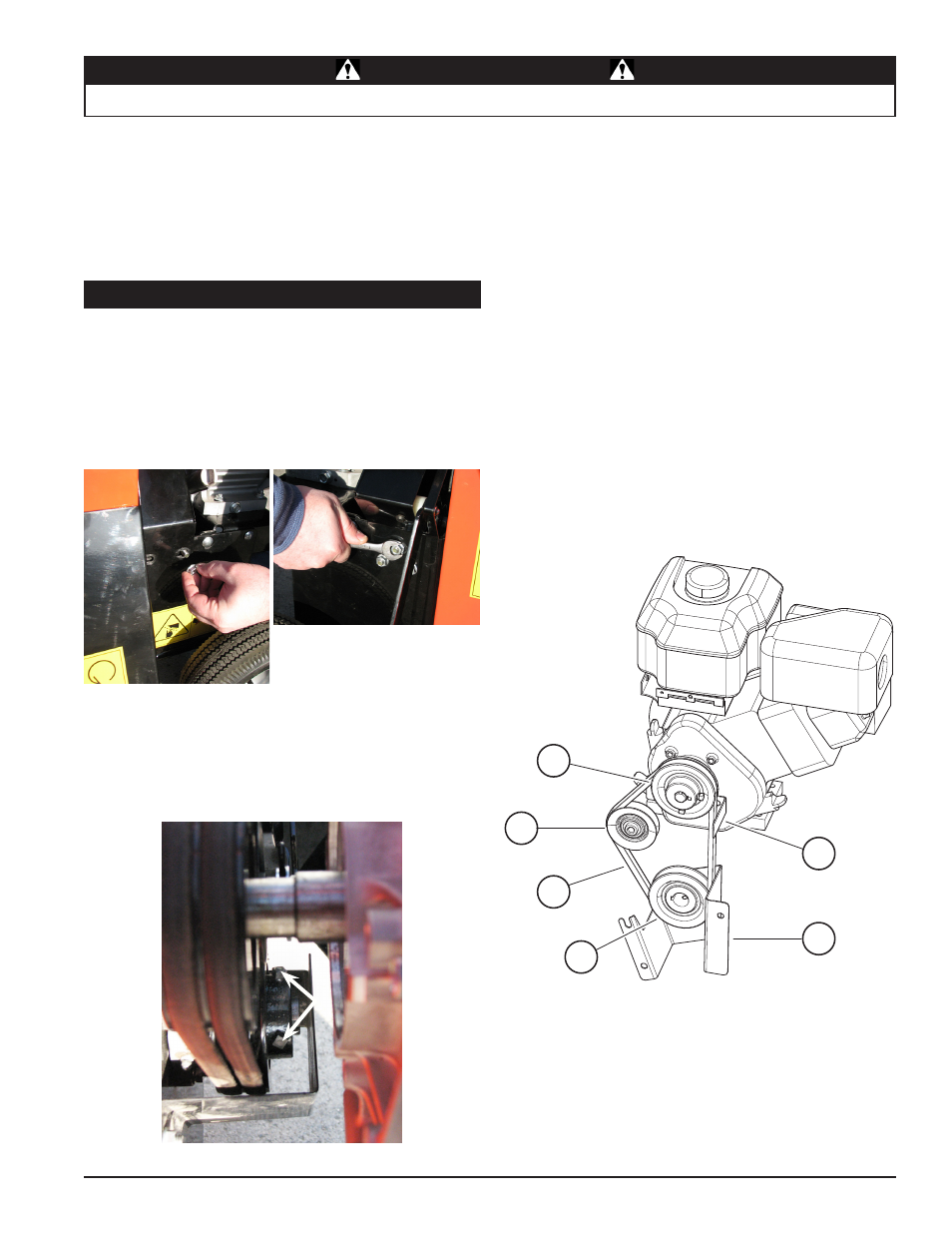

Voir les illustrations sur les figures 5.6 à 5.9.
Le guide de courroie permet de mieux désengager la
déchiqueteuse/la broyeuse. Suivez les instructions ci-
dessous si un problème se présente lors de l'engagement
ou du désengagement de la machine. Ces instructions
s'appliquent également pour la protection de la courroie
inférieure.
Figure 5.7, vis pression du palier côté moteur
Figure 5.6, dépose de la protection de la courroie
5.10 RÉGLAGES DU GUIDE DE COURROIE
1. Déposez la protection de la courroie pour exposer la courroie
et les poulies.
2. Desserrez les vis pression et utilisez une règle droite pour
aligner la poulie du moteur (1) et la poulie du rotor (4) avec
la poulie du moteur (1). Serrez toutes les vis pression.
5. REMARQUE - Assurez-vous que la bride supérieure de
l'écran de rechange est installée correctement et entièrement
dans la fente supérieure du boîtier, tel qu'illustré à la figure
5.7. Si ceci n'est pas le cas, les fléaux entrent en contact avec
l'écran de décharge pendant le fonctionnement.
6. Installez le boulon à partir du dessous et en le faisant monter
à travers le châssis et l'écran, puis posez l'écrou à embase
et serrez-le en toute sécurité.
1
2
3
4
5
6
Figure. 5.8, entraînement de courroie unique.
Les modèles à courroie unique incluent les machines SC3206
(illustrée), SC3305 et SC3305E
3. Engagez l'embrayage avec la courroie (3) en place et vérifiez
l'engagement de la poulie de tension. La poulie de tension
doit avoir un impact sur la courroie dans le centre de la poulie.
Toutes les poulies doivent être parfaitement alignées. Serrez
les vis pression de la poulie à 160 lb-po.
4. Si la poulie de tension ne reste pas alignée sur les poulies du
moteur et du rotor, il sera peut-être nécessaire de remplacer
les bagues du support de la poulie.
5. Un dégagement de 31 mm (1/8 po) doit être présent entre
la courroie et la protection de courroie supérieure lorsque
l'embrayage est engagé. Effectuez le réglage en desserrant
les boulons de montage et en repositionnant le guide.
Resserrez les boulons de montage.
6. Réinstallez la protection supérieure.
7. À partir du dessous, vérifiez l'alignement de la protection
de courroie inférieure avec une carte postale. Lorsque
l'embrayage est engagé, l'espace entre la courroie et le
côté de la protection doit être suffisant pour que la carte
puisse glisser le long de la courroie. Lorsque l'embrayage est
désengagé, la carte ne devrait pas pouvoir glisser. Réglez
si nécessaire.
