16 DÉCHIQUETEUSE/BROYEUSE DE 3 POUCES
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
ce qu'elle soit alignée sur la poulie d'entraînement du moteur.
La poulie doit être déplacée sur la même distance que le rotor,
sauf que ceci est effectué dans la direction opposée. Serrez
la vis pression de la poulie à 160 lb-po.
7. Assurez-vous que la clavette d’entraînement de la poulie est
bien en place sur la poulie et serrez les vis pression.
8. Vérifiez l’alignement des poulies en calant une règle droite
sur les joues des poulies. Les joues des poulies doivent
s’aligner. Si ceci n’est pas le cas, répétez les étapes 6 et 7
jusqu’à obtenir l’alignement voulu.
Plusieurs écrans de décharge optionnels sont disponibles,
en tailles diverses. (Voir la section 8 - Options pour une
liste complète d'écrans de décharge proposés.) Les écrans
de décharge optionnels produisent des copeaux de tailles
différentes. Procédez comme suit pour échanger l'écran de
décharge :
1. Arrêtez la machine et assurez-vous que toutes les pièces
mobiles se sont entièrement arrêtées, puis déconnectez le
fil de la bougie. Levez la trappe d'évacuation/protection pour
pouvoir accéder à l'écran de décharge.
2. Retirez le boulon de 5/16 x 7/8 po (1) ainsi que l'écrou (2) à
embase maintenant l'écran de décharge sur le châssis (figure
5.5). Tirez sur l'écran de décharge pour le faire sortir de la
partie inférieure et tournez le haut vers le bas pour le retirer.
5.9 ÉCHANGE D'ÉCRAN DE DÉCHARGE

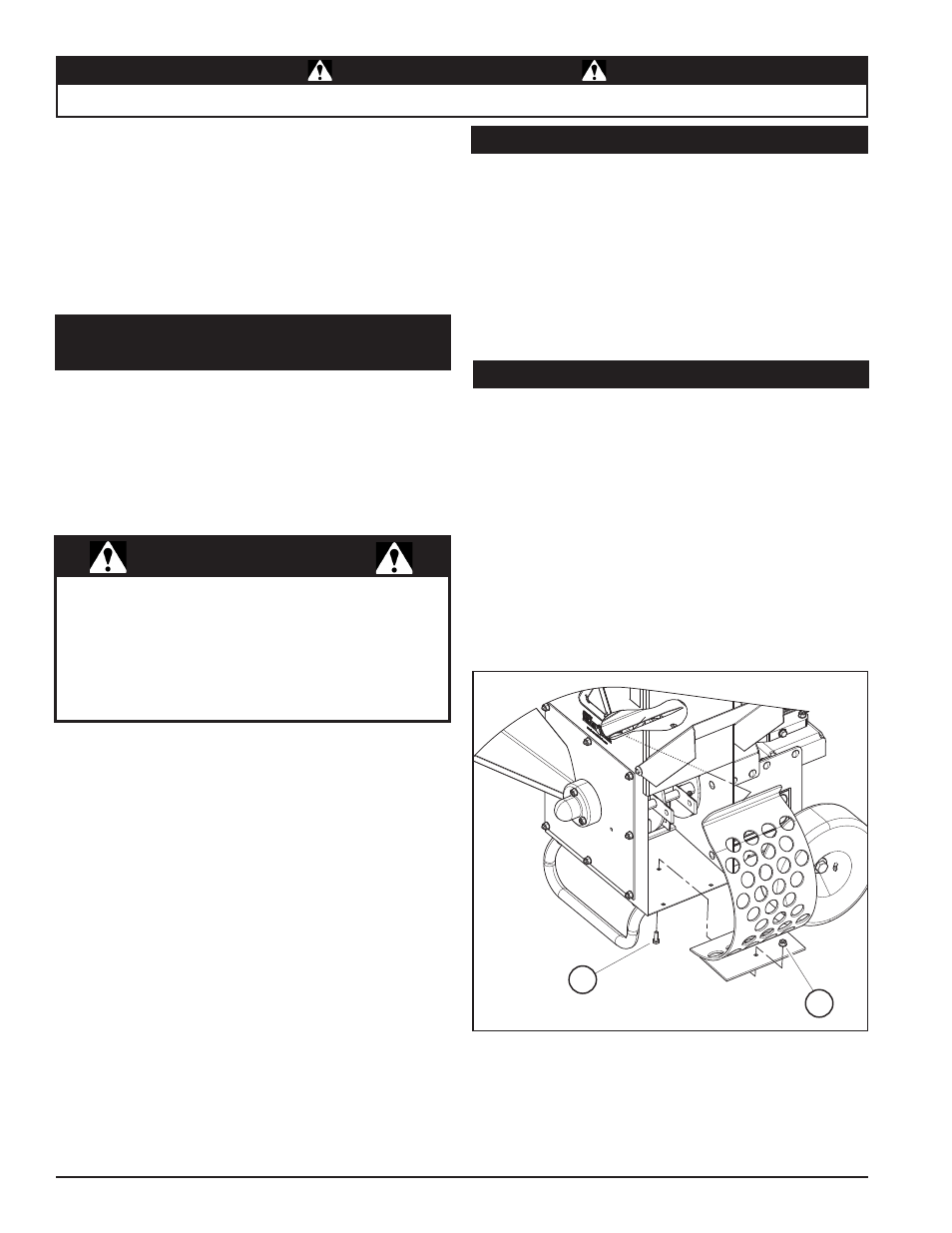

Figure 5.5, remplacement de l'écran de décharge
1. Arrêtez la machine et assurez-vous que toutes les pièces
mobiles se sont entièrement arrêtées, puis déconnectez le
fil de la bougie.
2. Retirez le boulon de 5/16 x 7/8 po ainsi que l'écrou à embase
maintenant l'écran de décharge sur le châssis, puis déposez
l'écran de la broyeuse.
3. Éliminez les débris du rotor de broyage et/ou de la zone de
décharge de la déchiqueteuse et du tube. Faites tourner le
rotor à la main pour vous assurer qu’il peut tourner librement.
4. Installez l’écran de décharge et les pièces de serrage.
5.8 DÉBOURRAGE D'UN ROTOR
3. Éliminez tous les déchets et débris de la zone de l'écran.
4. Insérez le haut de l'écran de rechange dans la fente se
trouvant dans le corps de la déchiqueteuse, puis poussez le
bas de l'écran vers l'intérieur, de manière à aligner les trous
de boulons.
Les couteaux broyeurs dentelés sont conçus pour durer longtemps
et peuvent être inversés lorsqu’ils deviennent émoussés. Assurez-
vous que les couteaux et les entretoises sont correctement
installés pour maintenir l’équilibre du rotor.
Reportez-vous au manuel des pièces pour la trousse du couteau
de déchiqueteuse. Pour enlever les couteaux ou pour installer
une nouvelle troussse de déchiqueteuse, observez les consignes
suivantes.
5.7 REMPLACEMENT DES COUTEAUX
BROYEURS
1. Enlevez le protège-courroie inférieur de dessous le cadre
du moteur, enlevez la portière/ les écrans protecteurs de la
décharge et l’écran de la décharge.
2. Enlevez les écrous et boulons de 10-24 x 1 3/8 po des arbres
du couteaux.
3. Alignez l’arbre sur le trou de 5/8 po à l’arrière du cadre et
le petit trou à l’avant du cadre à côté du la goulette de la
broyeuse.
4. À l’aide d’un petit poinçon ou tige, poussez l’arbre à l’extérieur
du trou de 5/8 po à l’arrière du cadre.
5. Pour procéder à l’assemblage, insérez l’arbre à travers le trou
de 5/8 pouces (1,58 cm) situé à l’arrière du châssis et faites
glisser les couteaux et rondelles d’espacement sur l’arbre
dans l’ordre correct (voir le dessin). Installez un nouveau
boulon et écrou de 10-24 x 1 3/8 po.
6. Répétez les étapes 3 à 6 comprises pour assembler les trois
autres arbres.
7. Une fois terminé, installez l’écran de la décharge, la portière/
les écrans protecteurs de la décharge et exécutez un couple
pour tous les boulons de 3/8 po à 33 pi-lb. Faites faire un
test à la machine.
Le bord dentelé des couteaux broyeurs doit faire face à
la même direction que le bord de coupe des lames de
déchiquetage. Ne réutilisez jamais les boulons et écrous
N. 10-24, utilisez toujours des pièces neuves quand vous
effectuez une réparation. Ne réutilisez jamais des arbres ou
des entretoises (rondelles d’espacement) qui montrent des
signes d’usure ou d’abus. Installez toujours de nouvelles
pièces au moment d’effectuer une réparation
IMPORTANT
