DÉCHIQUETEUSE/BROYEUSE DE 5 POUCES
17
FRANÇAIS
Partie
CARACTÉRISTIQUES
7

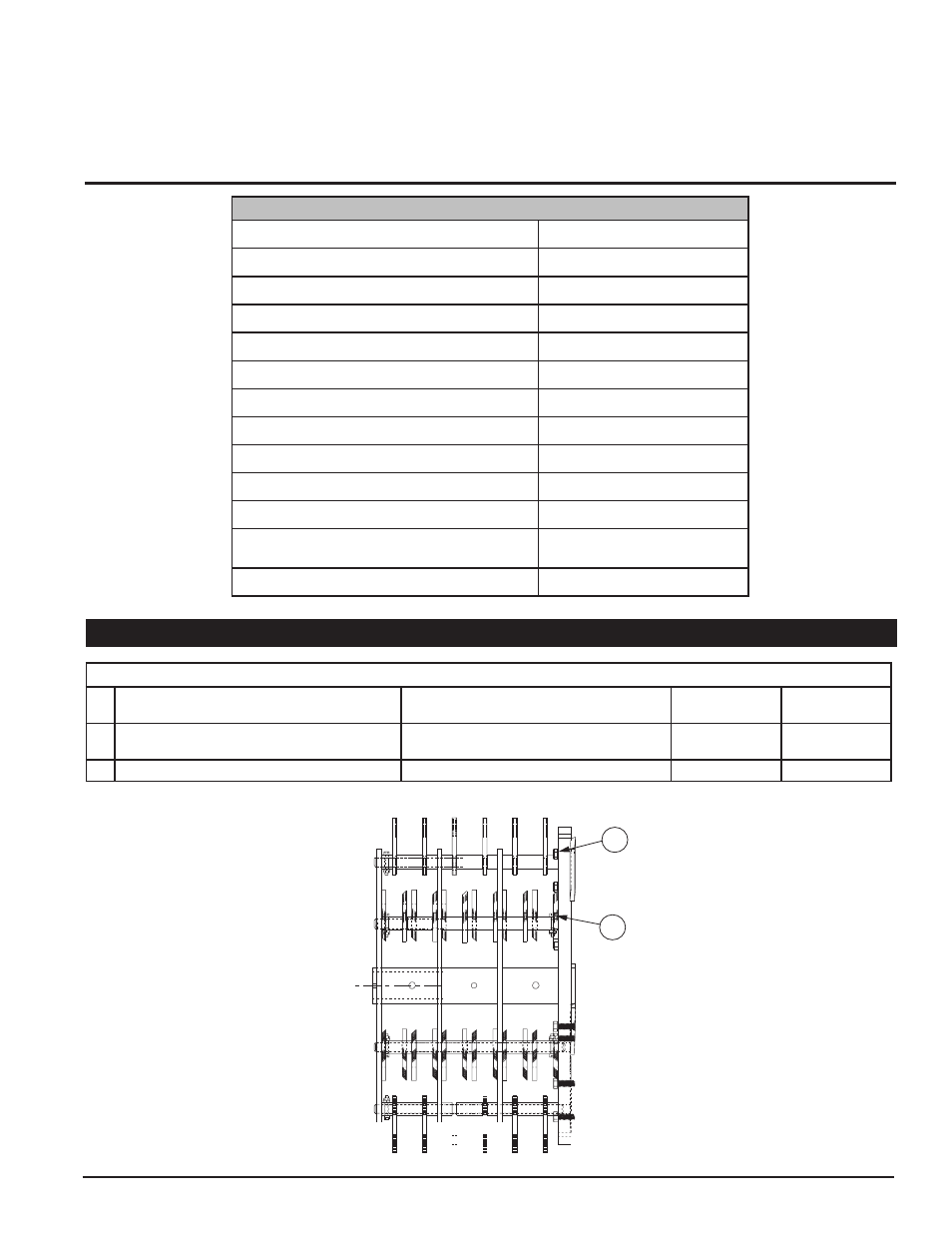

7.1 COUPLES DE SERRAGE PARTICULIERS
EXIGENCES PARTICULIÈRES DE COUPLE
EMPLACEMENT SUR LA MACHINE DESCRIPTION DU MATÉRIEL
COUPLE
(POUCE UNIFIÉ)
COUPLE
(MÉTRIQUE)
A SUR PLAQUE ROTOR, BOULONS MONTAGE
LAMES
BOULONS SIX PANS 5/16” X 1” CLASSE 8
(QTÉ 8)
25 pi-lb 34 N.m
B SUR LES ARBRES DE COUTEAUX DE ROTOR VIS 10-24 X 1-1/8” (QTÉ 6) 36 po-lb 4 N.m
A
B
SC5540
DESCRIPTION Metric
DIMENSIONS HORS TOUT (AMÉRICAIN) 107cm X 107cm X 122cm
DIMENSIONS HORS TOUT (EUROPÉEN) 145cm X 155cm X 160cm
POIDS HORS TOUT 204.12 kg
CAPACITÉ MAX DE LA DÉCHIQUETEUSE 12.7cm
LAMES DE DÉCHIQUETEUSE 4
VITESSE DE DISQUE 2000 RPM
TAILLE DE DISQUE 45.72 cm
POIDS DE DISQUE 48.53 kg
TYPE D’ENTRAÎNEMENT BELT
TAILLE DE COURROIE BX56
ARBRE D’ENTRAINEMENT DE LA PRISE DE
FORCE
CATEGORY 1
PRISE DE FORCE 540 +/- 10 RPM
