DÉCHIQUETEUSE/BROYEUSE DE 5 POUCES
11
FRANÇAIS
SERVICE & ENTRETIEN
AVANT D’INSPECTER OU DE RÉPARER UNE PIÈCE DE CETTE MACHINE, COUPEZ LA SOURCE D’ALIMENTATION, DÉCONNECTEZ LE CÂBLE DE LA BOUGIE
D’ALLUMAGE ET ASSUREZ-VOUS QUE TOUTES LES PIÈCES EN MOUVEMENT SE SONT IMMOBILISÉES.
MISE EN GARDE
Un dégagement de 1/16” à 1/8” (Figure 5,2) est nécessaire
entre les lames de déchiquetage et le bloc de la déchiqueteuse.
Ce dernier est situé à l’intérieur du bâti, sur le bord inférieur de
l’admission de la trémie. Pour régler le dégagement de la lame,
procédez de la manière suivante:
1. Retirez le garde-courroie inférieur , la porte de décharge,
l’écran de décharge et le couvercle d’accès.
2. Desserrez les boulons de bague qui retiennent la poulie sur
l’arbre rotor sur la partie avant.
3. Enlevez le couvercle de l’arbre rotor à l’arrière de ce
dernier.
4. Desserrez les vis de pression sur les colliers de blocage.
5. Utilisez un poinçon et un marteau pour taper les colliers de
blocage dans la direction opposée du sens normal de rotation
de sorte qu’ils tournent et puissent être enlevés.
6. En utilisant un maillet en caoutchouc, tapez sur l’extrémité
de l’arbre rotor pour obtenir un dégagement de 1/16 à 1/8
pouces. Le dégagement de lame peut être observé à travers
l’ouverture de la décharge. Faites tourner le rotor et vérifiez
le dégagement de toutes les lames de déchiquetage.
7. Une fois le dégagement réglé, il est nécessaire de remettre
les colliers de blocage en place pour conserver le réglage.
Faites glisser les colliers de blocage sur le moyeu situé sur
les paliers. En utilisant un poinçon et un marteau, faites
tourner les colliers de blocage dans la direction du sens de
rotation de l’arbre et réglez les colliers de blocage par un
coup de marteau. Serrez les vis de pression des colliers de
blocage.
8. Desserrez la bague retenant la poulie de courroie sur l’arbre
rotor. Déplacez la poulie sur l’arbre de sorte qu’elle soit
alignée directement au-dessous de la poulie semblable
située sur l’arbre du moteur. La poulie doit être déplacée de
la même distance que le rotor mais de façon opposée.
9. Remettez le couvercle d’arbre rotor, la porte de décharge,
l’écran de décharge et le garde courroie inférieur en place.

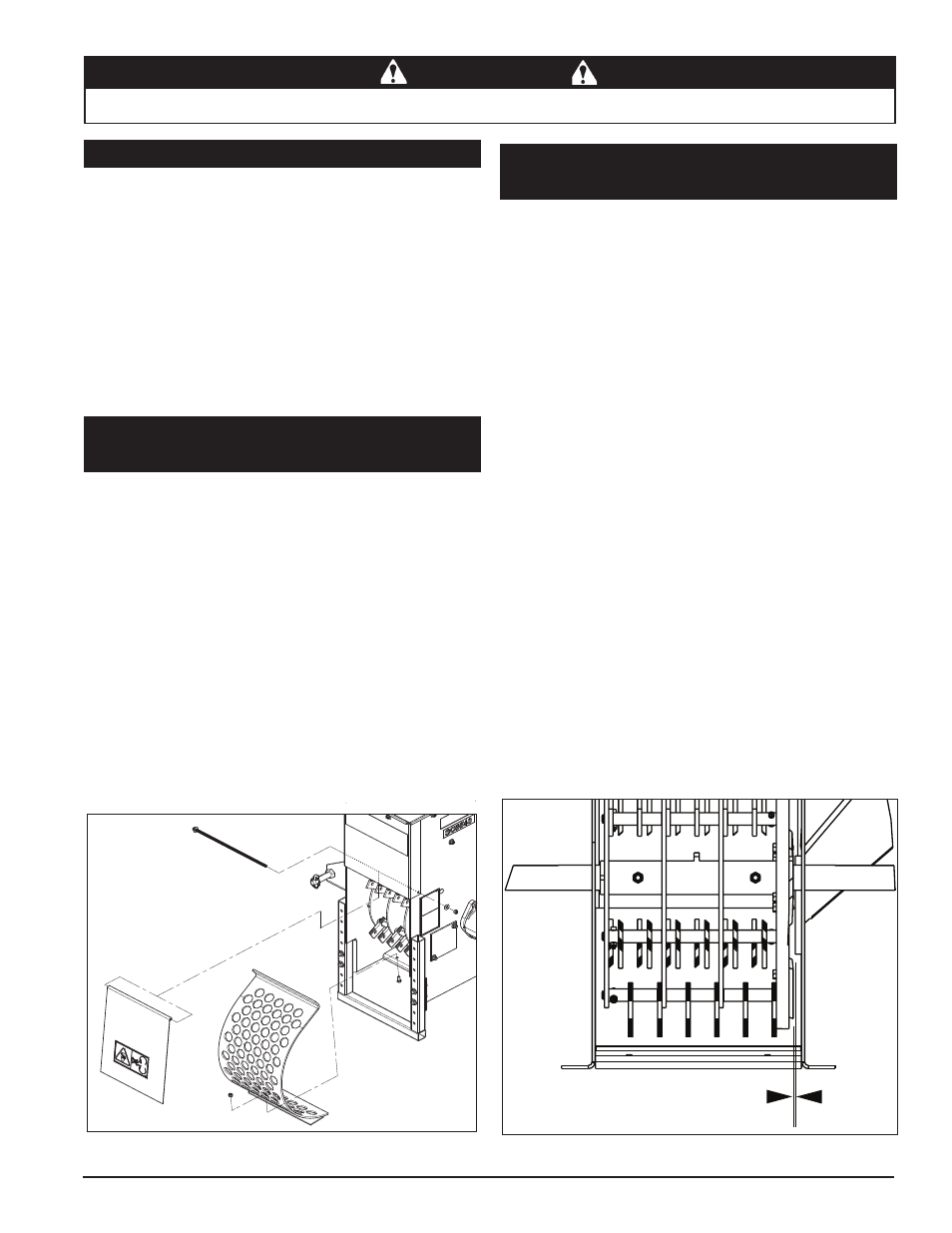

Figure 5,2 – Dégagement entre la lame
de la déchiqueteuse et l’enclume
POUR L’ENLEVER:
1. Retirez la porte de décharge en ôtant le boulon de retenue qui
fixe la porte de décharge au corps de la déchiqueteuse.
2. Retirez les deux boulons et écrous de 5/16” x 3/4” qui fixent
l’écran de décharge sur le bâti. Tirez la partie inférieure
de l’écran de décharge pour faire tourner l’écran hors du
rebord.
POUR L’INSTALLER:
1. Placez le rebord supérieur de l’écran de remplacement
dans la fente située sous la rampe supérieure du corps
de la déchiqueteuse et faites tourner l’écran de sorte que
les trous de boulon s’alignent avec les trous situés dans le
corps de déchiqueteuse. Réinstallez les boulons et serrez-les
jusqu’à 17 pi-lbs.
2. Remettez la porte de décharge en place.
1. Placez une lame sur le rotor et attachez-la avec deux
boulons DE 5/16” x 1”. Serrez jusqu’à 25 pi-lb. Répétez pour
les lames restantes.
2. Réinstallez l’écran de décharge en plaçant le rebord supérieur
de l’écran dans la fente située sous la rampe supérieure du
corps de la déchiqueteuse et en faisant tourner l’écran de
sorte que les trous de boulon s’alignent avec les trous situés
dans le corps de la déchiqueteuse.
3. Fixez en utilisant deux boulons de 5/16” x 3/4” et écrous;
serrez jusqu’à 17 pi-lb.
4. Réinstallez la porte/trémie de décharge.
5.5 INSTALLATION DES LAMES
5.6 INSTALLATION/RETRAIT DE L’ÉCRAN
DE DÉCHARGE
DÉGAGEMENT
DE 1/16” - 1/8”
5.7 RÉGLAGE DU DÉGAGEMENT DE L
LAME DE LA DÉCHIQUETEUSE
Figure 5,1
