Installation
D3714-FR Rev A EZ3400(V) Manuel d'instructions 34

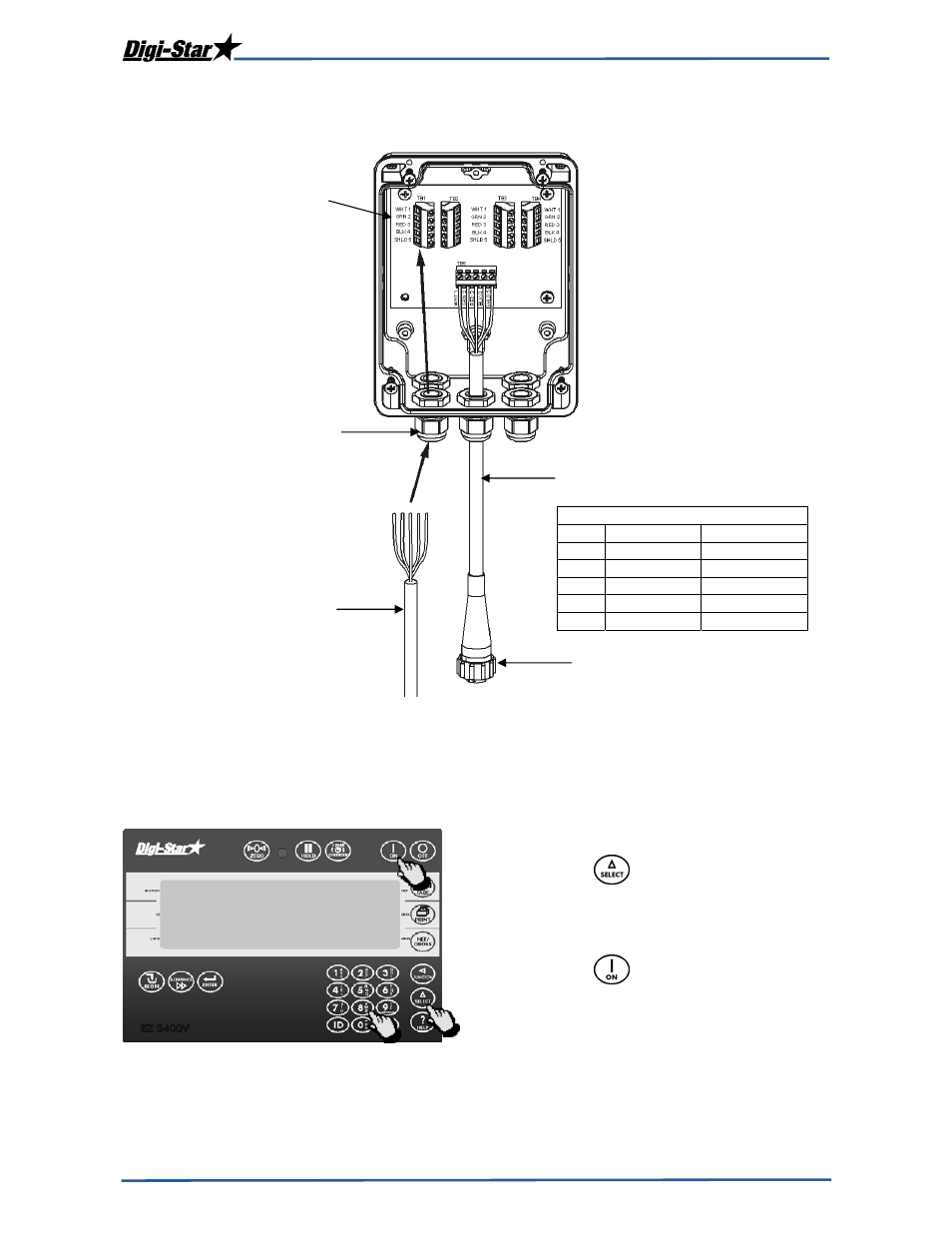

Connecter les capteurs de charge au J-Box
Figure4 : Branchements J-Box
Modifier les numéros de configuration et d'étalonnage.
[SETUP.] & [CAL.]
1. Saisissez 871.
2. Appuyez sur .
3. Sur l’indicateur de pesage s’affiche
brièvement SETUP suivi d’un numéro à 6
chiffres. Saisissez un nouveau numéro.
4. Appuyez sur .
Utilisez 872 et suivez la même procédure pour
modifier le numéro de calibrage CAL.
Connecter les fils du
câble du capteur de
charge aux terminaux.
Bien visser les écrous
Câble du capteur de charge
Câble J-Box
Couleurs des fils
Broche Couleur Description
1 Rouge Alimentation +
2 Vert Signal -
3 Blanc Signal +
4 Noir Alimentation
4 Transparent Blindé
Affichage d’une J-Box avec 4
connexions de capteurs de
charge
Brancher l'indicateur de pesage par le
dessous. Voir figure 3. Voir figure 3.
