Installation
D3714-FR Rev A EZ3400(V) Manuel d'instructions 33
Connecter les câbles

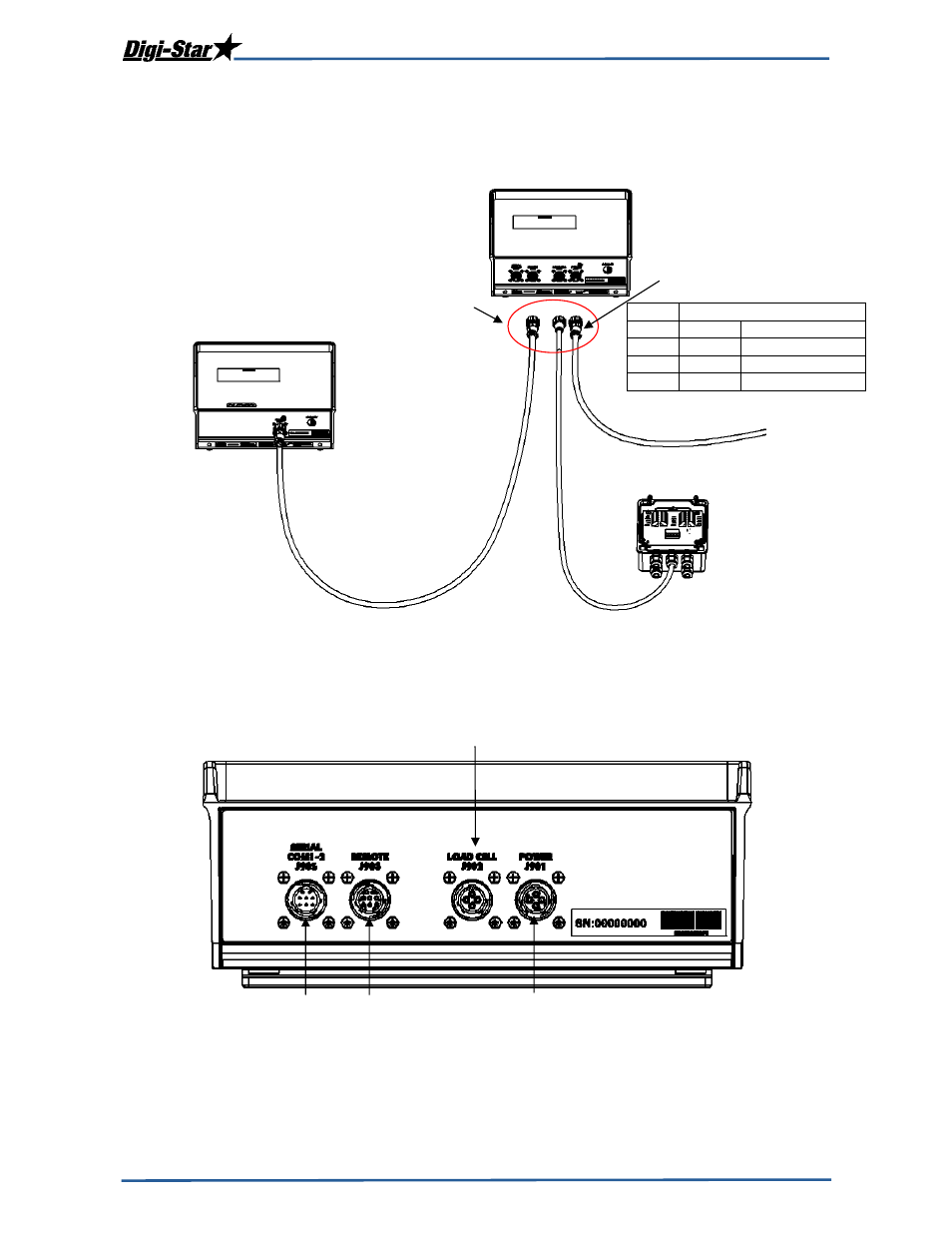

Figure 2 : Plan de branchement indicateur de pesage
Figure 3 : Branchement de câbles panneau inférieur
Afficheur à distance
(optionnel)
Voir figure 4: Branchements J-Box
Câble d’alimentation
Voir figure 1
Indicateur de pesage
Branchement
entrée/sortie digitale
(optionnel)
Branchement
afficheur à distance
(optionnel) Branchement câble
d’alimentation
Branchement J-Box
Broche vers alimentation 12Vdc*
1 Rouge + 12VDC
2 Noir Terre/Masse
3 Orange Sortie
relais
4 Bleu Entrée externe
* Ces couleurs de fils s’appliquent uniquement
au câble standard de Digi-Star.
