Digi-Star Stockweigh 300 - Manuel (Page 4)

SW300
4 D3734-FR

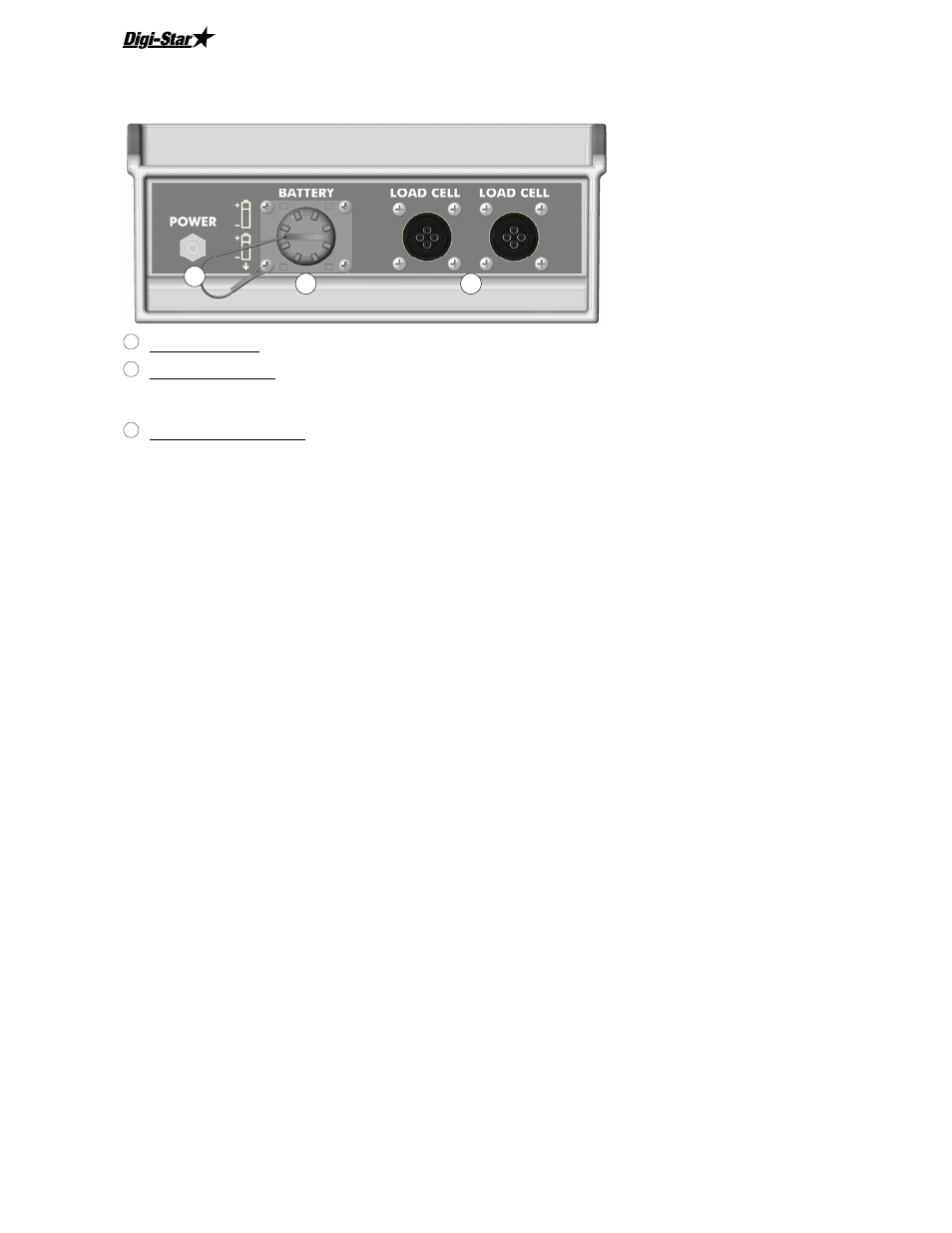

6 Port alimentation – branchement câble alimentation (Vca). Ne pas l’utiliser pour charger des batteries.
7 Compartiment piles – pour deux piles de type AA. Insérez premièrement les pôles négatifs dans le
logement (les pôles positifs vers le bas). Positionnez le couvercle correctement sur le compartiment et le
tournez 90° jusqu'à sa fermeture.
8 Ports capteur de charge – Ils peuvent être des connecteurs ou des presse-étoupes pour les câbles
connectés au connecteur de jonction à l’intérieur de l’unité. Voir le diagramme ci-dessous pour les
connexions des conducteurs.
6
7 8
