Manual d’instructions
D3734-FR 13
Installation
Montage de l’indicateur de pesage
Support par traverse [standard] et système coulissant/de suspension, matériel inclus.
Support aile [option], matériel inclus.
Support vitre [option], kit et matériel inclus
Pour les instructions de montage des capteurs de charge, voir le manuel d’instructions D3746.
Connexion du câble
Support par traverse
[(livrée en standard][ Support aile
[livrée en standard]
Support vitre
[option]
Port
Câble d’alimentation
Port
Compartiment piles
Ports
Capteurs de charge
Système coulissant/
de suspension
[livrée en standard]
Connexion
Capteurs de
charge

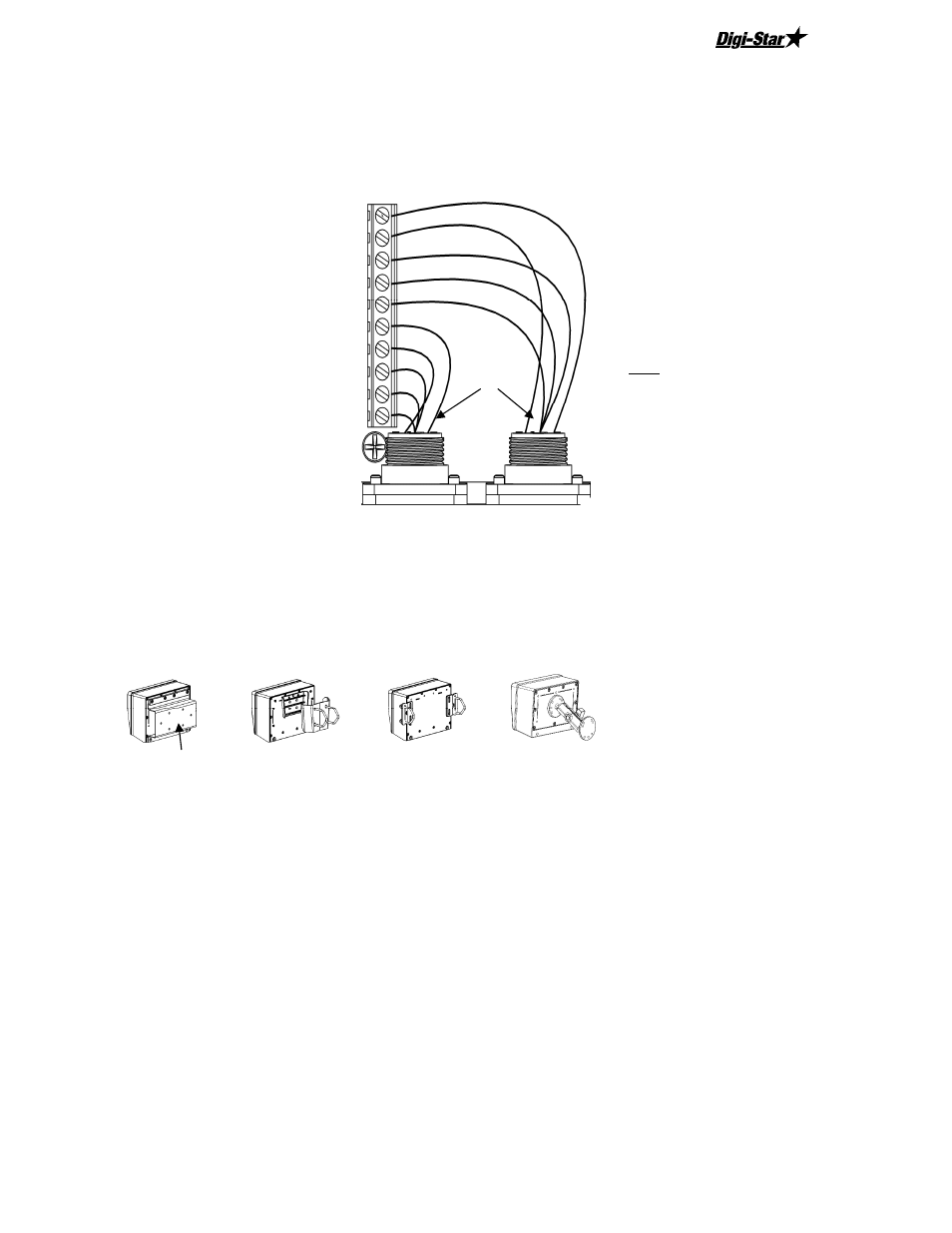

Diagramme Connexion des conducteurs
Note:
Si vous utilisez des
presse-étoupes il y a
deux conducteurs
vers les connecteurs
de jonction.
Signal +
Signal –
Excitation +
Excitation –
Signal +
Signal –
Excitation +
Excitation -
Couleur conducteur
Blanc
Vert
Rouge
Noir
Blindé
Blanc
Vert
Rouge
Noir
Blindé
