Installation
D3831-FR Rev B GT400 Manuel d'utilisation 13
Connexion des cellules de charge à la J-Box

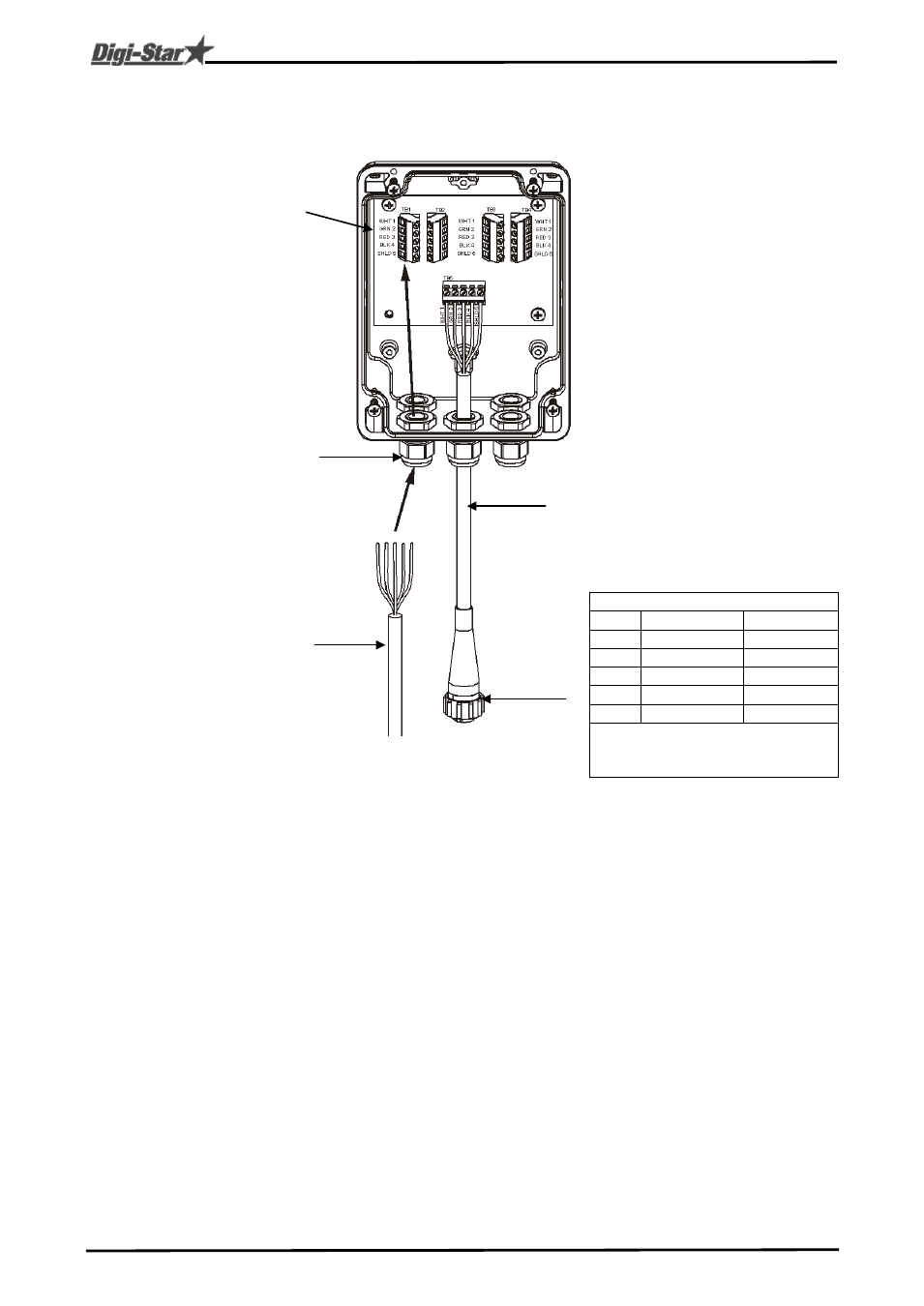

Figure 3 : Connexions de J-Box
Connexion de câbles de la
cellule de charge aux bornes.
Serrer les écrous
Câble de cellule de
charge
Câble de la J-Box
Couleurs de fil du connecteur AMP
Broche Couleur Description
1 Rouge Excitation +
2 Vert Signal -
3 Blanc Signal +
4 Noir Excitation -
4 Transparent Blindage
Connecter au panneau inférieur de
l'indicateur de pesée. Voir figure 2.
J-Box avec 4 connexions de
cellule de charge
