Installation
D3831-FR Rev B GT400 Manuel d'utilisation 12
Connexion des câbles d’alimentation et de cellule de charge

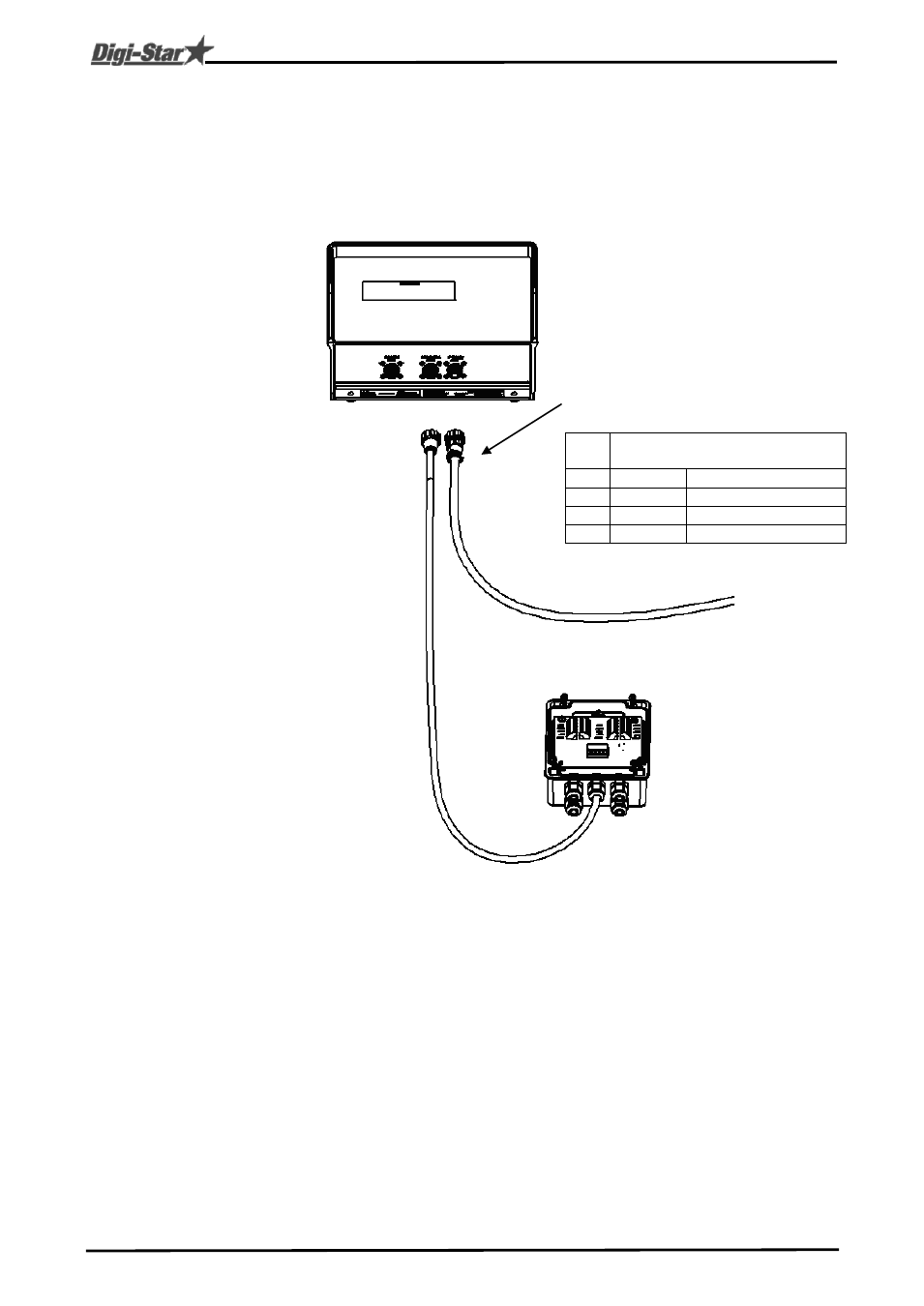

Figure 2: Connexions d'alimentation et de cellule de charge
Voir la figure 3 : Connexions J-Box
Câble d'alimentation
Indicateur GT400
Broch
e
Connexion d'alimentation
GT400**
1 Rouge + 12 VCC
2 Noir Terre/masse
3 Orange Sortie relais
4 Bleu Tare externe
** Les couleur de fil dans cette table ne
s'appliquent qu'au câble Digi-Star standard.
