Installation
D3715-FR Rev B EZ3600 Manuel d’instructions 38
Connecter les capteurs de charge au J-Box

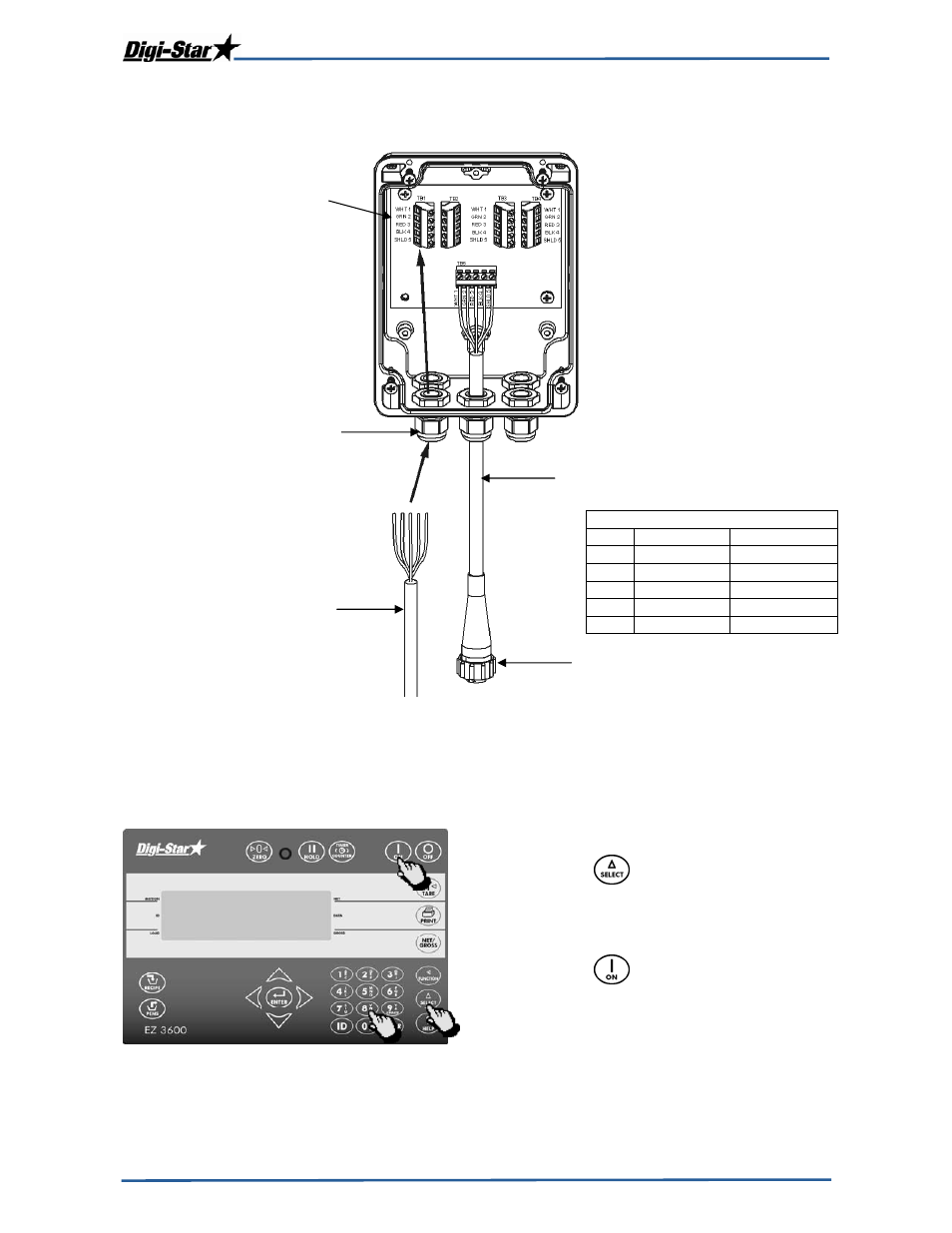

Figure 4 : Branchements J-Box
Modifier les numéros de configuration et de calibrage
[SETUP] & [CAL]
1. Saisissez 871.
2. Appuyez sur .
3. Sur l’indicateur de pesage s’affiche SETUP
suivi d’un numéro à 6 chiffres. Saisissez un
nouveau numéro.
4. Appuyez sur .
Utilisez 872 et suivez la même procédure pour
modifier le numéro de calibrage CAL.
Connecter les fils du
câble du capteur de
charge aux terminaux.
Bien visser les écrous
Câble du capteur de charge
Câble du J-Box
Couleurs des fils
Broche Couleur Description
1 Rouge Alimentation +
2 Vert Signal -
3 Blanc Signal +
4 Noir Alimentation -
4 Transparent Blindé
Affichage d’une J-Box avec 4
connexions de capteurs de
charge
Brancher l'indicateur de pesage par
le dessous. Voir figure 3.
1/3
2
SETUP
4
3
