Installation
D3715-FR Rev B EZ3600 Manuel d’instructions 37
Connecter les câbles

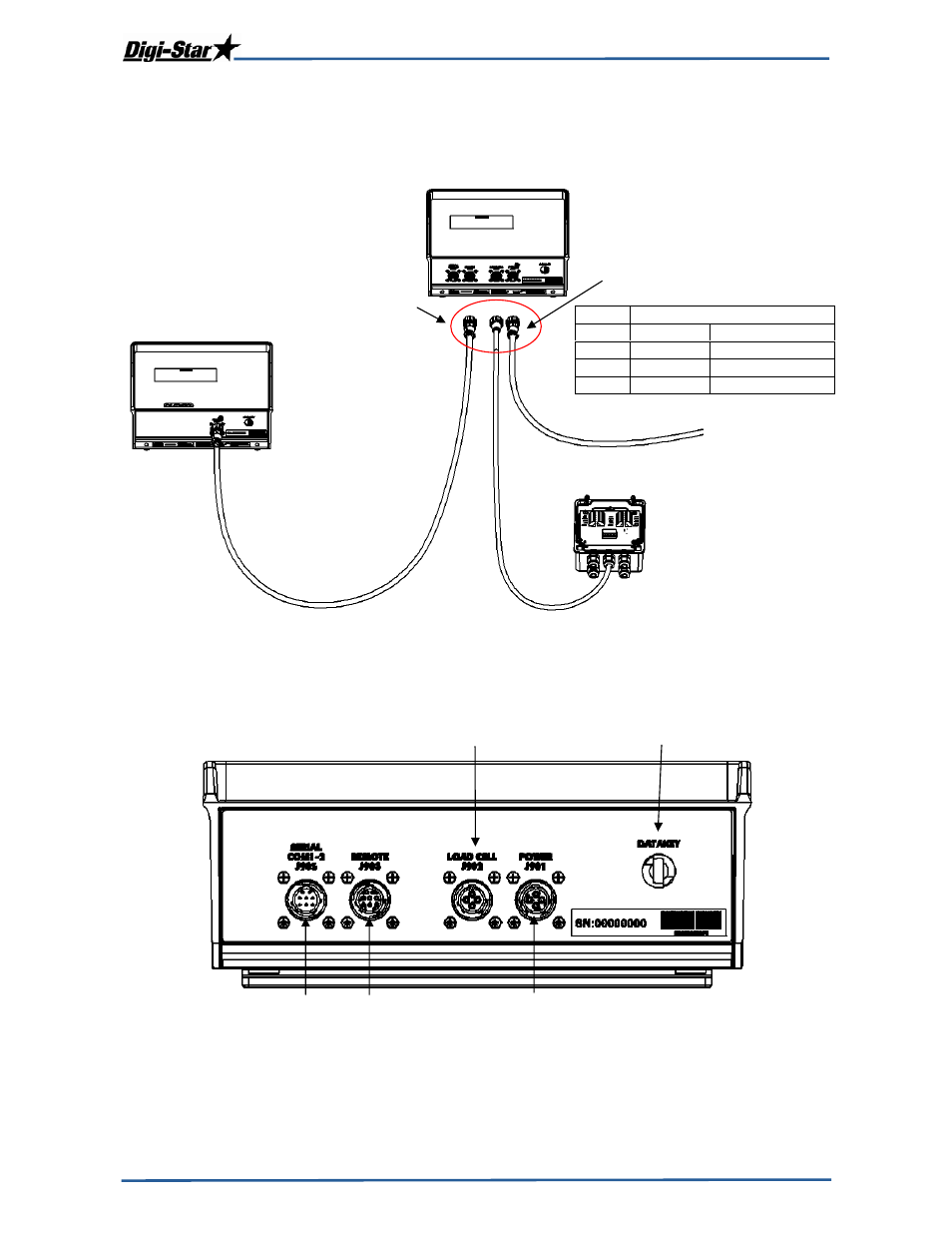

Figure 2 : Schéma de branchement indicateur de pesage
Figure 3 : Branchement de câbles panneau inférieur
Afficheur à distance
(optionnel)
Voir figure 4 : Branchements J-Box
Câble d’alimentation
Voir figure 1
Indicateur de pesage
Branchement
entrée/sortie
numérique
(optionnel)
Branchement
afficheur à distance
(optionnel) Branchement
câble d’alimentation
Branchement J-Box Insertion DataKey
Broche vers alimentation 12Vdc**
1 Rouge + 12Vdc
2 Noir Terre/Masse
3 Orange
Sortie de relais
4 Bleu Entrée externe
** Ce tableau avec les couleurs de fils s’applique
uniquement au Digi-Star câble
standard .
