Installation
D3895-FR Rev A EZ2500 Manuel d’instructions 18

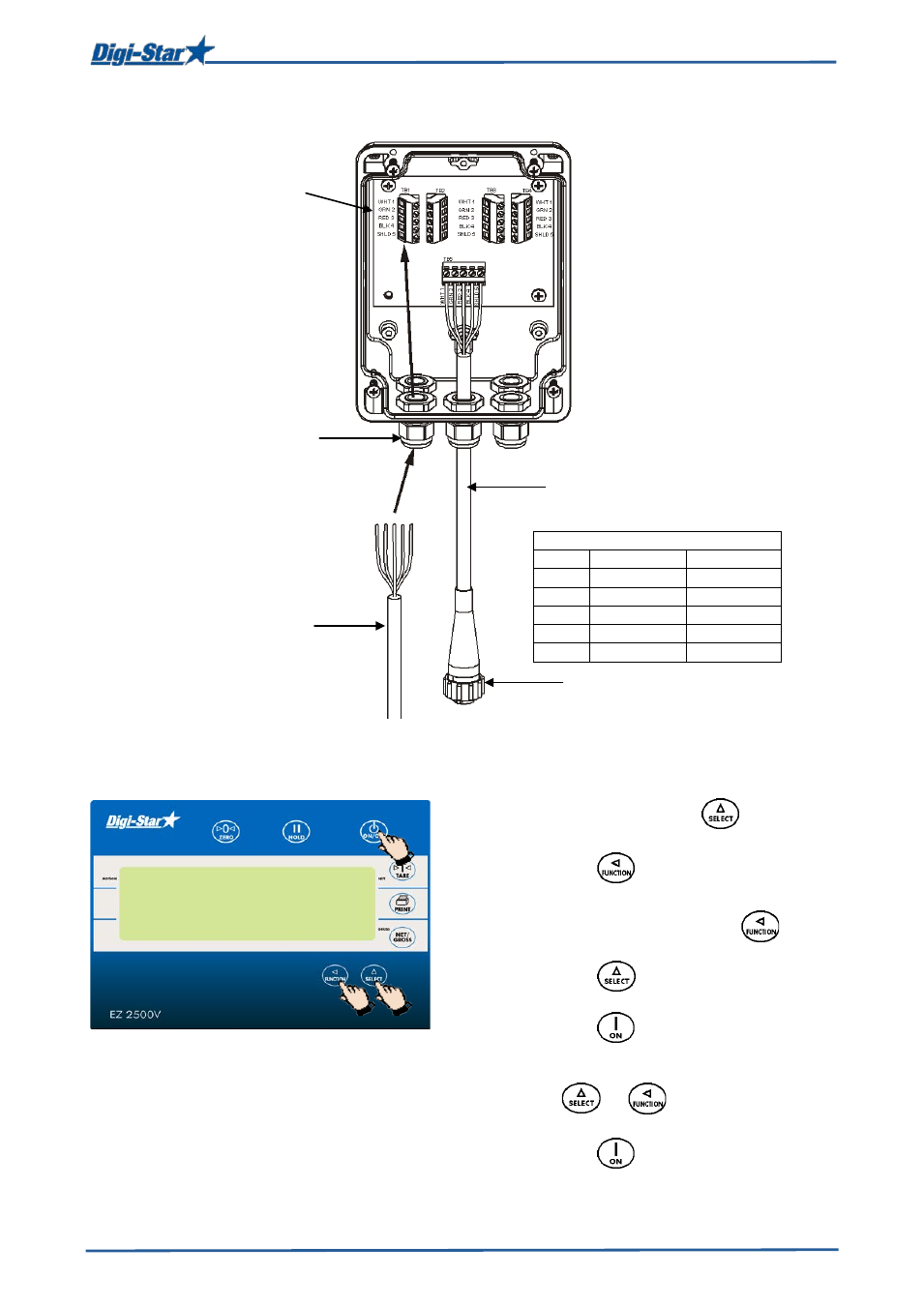

Connecter les capteurs de charge au J-Box
Figure 4: Branchements J-Box
Modifier les numéros de configuration et d’étalonnage
[
SETUP] & [CAL]
1. Appuyez plusieurs fois sur , jusqu’à
ce que SETUP s’affiche.
2. Appuyez sur .
3. Le numéro de configuration (sETUP) de 6
caractères s’affiche. La touche
permet de sélectionner le chiffre à modifier.
Appuyez sur pour sélectionner le
chiffre désiré.
4. Appuyez sur pour enregistrer le
numéro de configuration. Le numéro
d’étalonnage
(CAL) s’affiche. Utilisez les
touches et pour modifier le
numéro d’étalonnage
(cAL).
5. Appuyez sur pour enregistrer le
numéro d’étalonnage et retourner au
réglage de pesage brut.
Connecter les fils du câble du
capteur de charge aux
terminaux.
Voir tableau couleurs des fils
Bien visser les écrous
Câble du capteur de
charge
Câble du J-Box
Couleurs des fils
Broche Couleur Description
1 Rouge Excitation +
2 Vert Signal -
3 Blanc Signal +
4 Noir Excitation -
4 Transparent Blindé
Affichage d’une J-Box avec 4
connexions de capteurs de
charge
Brancher l'indicateur de pesage par
le dessous. Voir figure 3.
1/3 2
SETUP
4/5
3
