Installation
D3895-FR Rev A EZ2500 Manuel d’instructions 17
Connecter les câbles

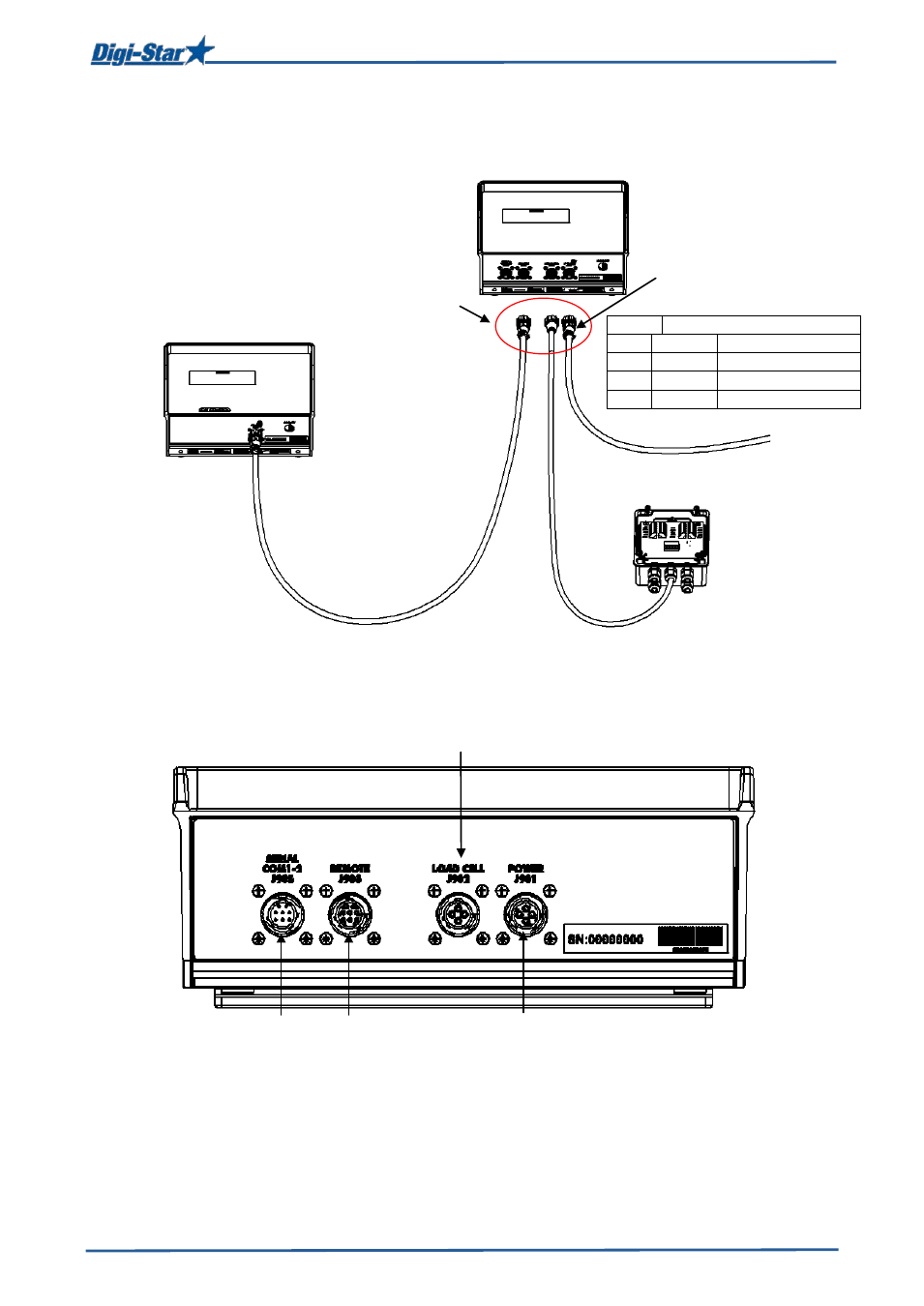

Figure 2: Plan de branchement indicateur de pesage
Figure 3: Branchement de câbles panneau inférieur
Afficheur à distance
(optionnel)
Voir figure 4 : Branchements J-Box
Câble d’alimentation
Voir figure 3
Indicateur de pesage
Branchement
entrée/sortie
numérique
(optionnel)
Branchement
afficheur à
distance Branchement
câble
Branchement J-Box
Broche vers alimentation* 12Vdc
1 Rouge + 12Vdc
2 Noir Terre/Masse
3 Orange Sortie de relais
4 Bleu Entrée externe
* Ces couleurs de fils s’appliquent
uniquement au câble Digi-Star standard
