Remarques relatives au montage
•
Veuillez lire le manuel d'utilisateur du Response U6c dans son intégralité avant de
commencer le montage. Révisez le contenu de l'emballage pour vous assurer que
toutes les pièces mentionnées sont incluses.
• Pour le montage, vous avez besoin d'une clé polygonale 15 mm, une clé hexagonale
6 mm, une clé à pédales 15 mm et un tournevis Phillips. Tous les outils nécessaires
sont inclus.
• La durée de montage du Response U6c pour une personne habituée à utiliser des
outils de base est estimée à entre trente (30) et quarante-cinq (45) minutes.
• Inspectez l'appareil pour vous assurer que les barres de poignées sont bien fixées et
que la tige de selle est bien bloquée en position avant d'utiliser l'appareil.
1

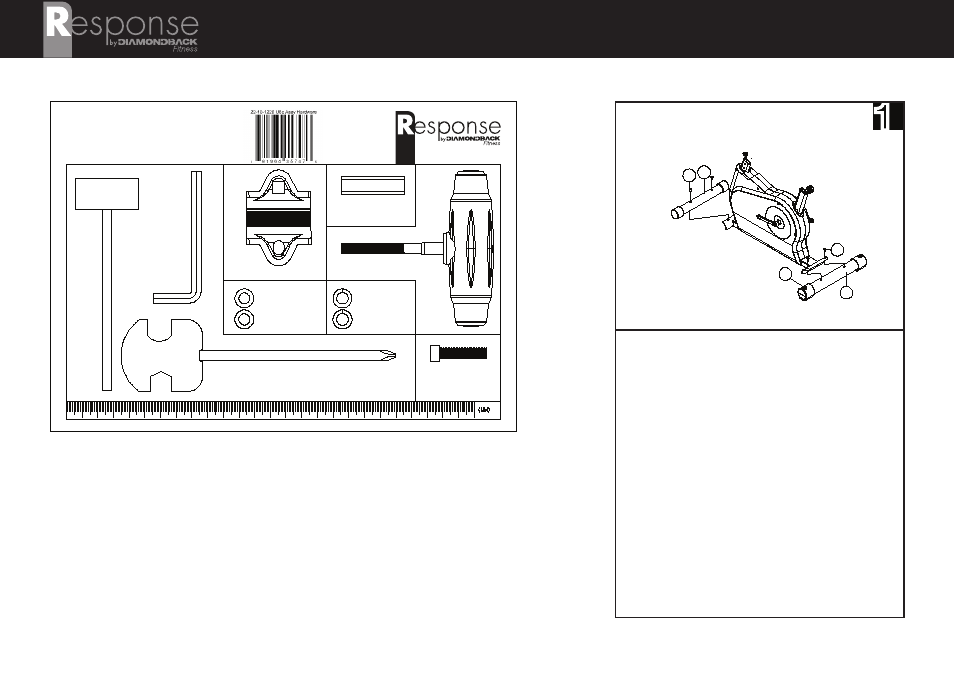

Instructions de montage
Raccord
DI 7,0 x DE 12,0 (1)
Poignée en T M7 x 65 mm (1)
Model: Response U6c Assembly Hardware Kit Card
Year: DB Fitness 2010
Graphics Prepared by: Skip Reys; [email protected]
Date Created:
30-Mar-10
Tournevis /
Clé pour boulons
et écrous de
manivelle
(1)
Tournevis / Clé à pédales (1)
Clé
Allen (1)
Étrier de barre de poignée (1)
Rondelles de
blocage pour
étrier de barre
de poignée
DI 7,0 mm (2)
Boulon hexagonal
pour étrier de
barre de poignée
M7,0 x 1,0 x 30 mm (1)
Rondelles plates
pour étrier de
barre de poignée
DI 7,0 mm (2)
Response U6c
Kit de matériel de montage
DP nº 22-10-1220
7
B
D
C
A
AA
Déposez les boulons de fixation
hexagonaux (B et D) des stabilisateurs
avant (A) et arrière (C).
Alignez les orifices dans le cadre principal
avec les écrous encastrés dans les
stabilisateurs, et vissez les boulons de
fixation.
Mettez la base à niveau en ajustant les
pattes de nivellement intégrées dans chacun
des capuchons d'extrémité du stabilisateur
(AA). Tournez les molettes dans le sens
anti-horaire pour élever les pattes et dans le
sens horaire pour les abaisser.
REMARQUE : Vérifiez toujours la
stabilité de l'appareil après l'avoir
déplacer sous peine d'entraîner des
blessures graves.
