Manuel de l'utilisateur Cybex
8

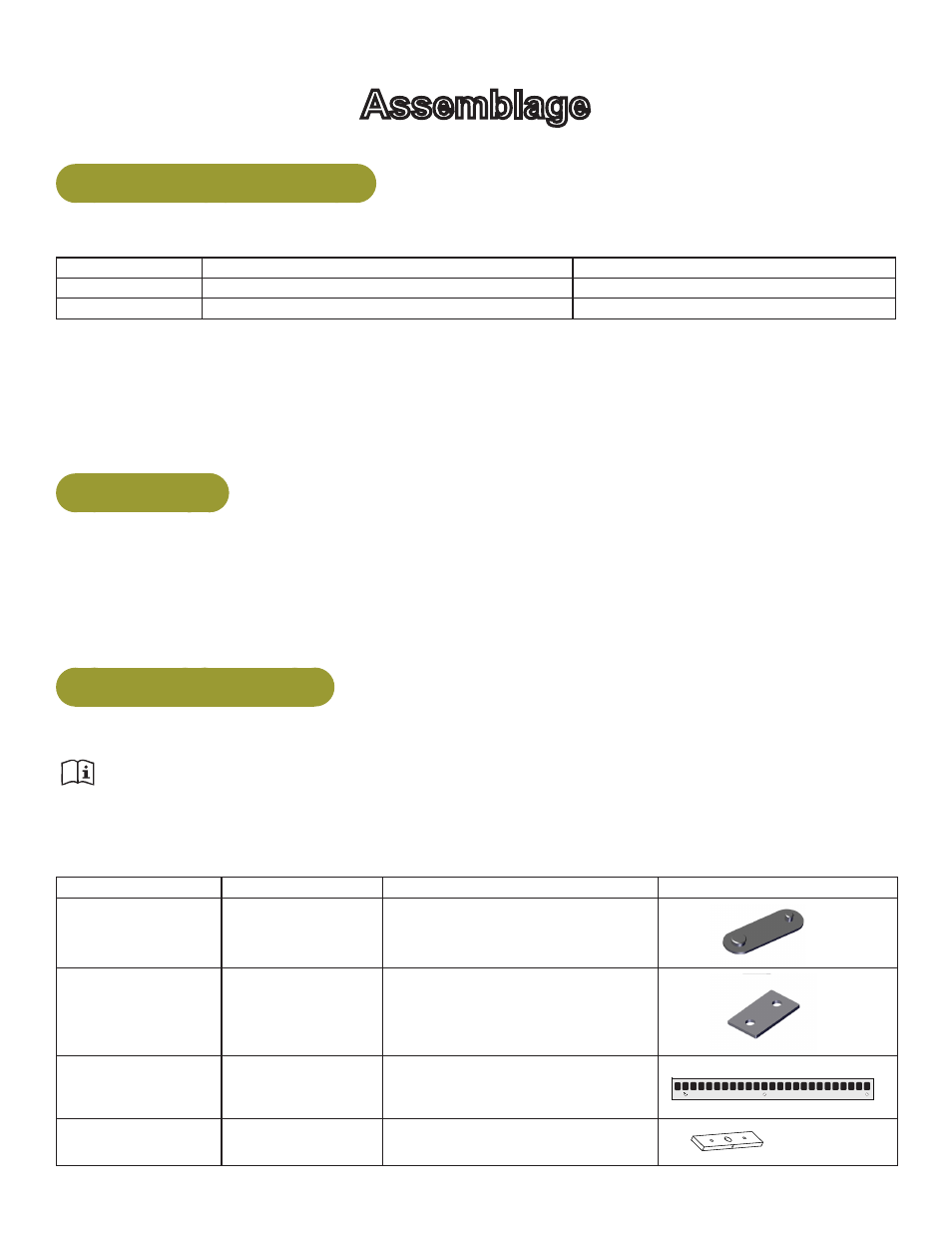

Assemblage
Spécifications de l'appareil
Poids total et dimensions VR3 Cable Column 12220 chargeur léger
Poids Dimensions de l'appareil rangé Dimensions de l'appareil en usage
580 Lb 50 x 43 x 92 po (long. x larg. x h.) 57 x 52 x 92 po (long. x larg. x h.)
236 Kg 132 x 110 x 233 cm (long. x larg. x h.) 145 x 132 x 233 cm (long. x larg. x h.)
Les dimensions indiquées dans les instructions d'installation représentent les dimensions minimales
établies par le fabricant. L'espace requis pour l'accès et la circulation sera de la responsabilité de
l'entreprise et devrait être conforme aux codes et aux règlements locaux.
Outils requis
• Clé Allen 7/32 po
• Clé Allen 1/8 po
• Huile à moteur, grade moyen
• Dynamomètre
• Clé 3/4 po
Méthode d'assemblage
Deux personnes sont requises pour procéder à l'assemblage.
Lire minutieusement et bien comprendre toutes les instructions avant de procéder à l'assemblage de cet
appareil. Vérifier toutes les pièces avec soin. Si des pièces sont endommagées, consulter la Section – Service
clients du manuel indiquant la bonne procédure à suivre pour retourner, remplacer ou commander des pièces.
Vérifier la nomenclature des pièces ci-dessous.
Quantité Code d'article Description Schéma
4 12090-322 Semelle
1 PR070004 Semelle
1 9100-313
Décalcomanie, poids
(1-25)
21 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 22 23 24 25
14 4000C101 Poids de charge (léger)
96
38
WEIGHT PLA
TE DET
AIL
LIGHT ST
ACK 13000-032
STANDARD ST
ACK
96B
38
100
98 99
97
96A
14 plates 4700c070
?A
?B
?
9 plates 4700c073
LIGHT ST
ACK 13000-030
STANDARD ST
ACK 13000-034
WEIGHT PLA
TE DET
AIL
LIGHT ST
ACK 13000-032
STANDARD ST
ACK
STANDARD ST
ACK 13000-035
STANDARD ST
ACK 13000-035
