22
Guide du propriétaire du Cybex
Vérification Mesure
Inspectez toutes les piles de poids pour vérifier
si elles sont bien alignées et si elles fonctionnent
correctement.
Rectifiez immédiatement tous les problèmes
d’alignement et de fonctionnement.
Vérifiez les tiges guides pour déceler tout besoin
de lubrification.
Nettoyez les tiges guides de pile de poids sur
toute leur longueur. Graissez-les d’une légère
couche d’huile moteur de poids moyen.
Procédures annuelles
Remplacer l’ensemble des câbles et courroies une fois par an
Réglage du câble
Outils requis
Clé de 5,6 mm (9/16 po) (2)

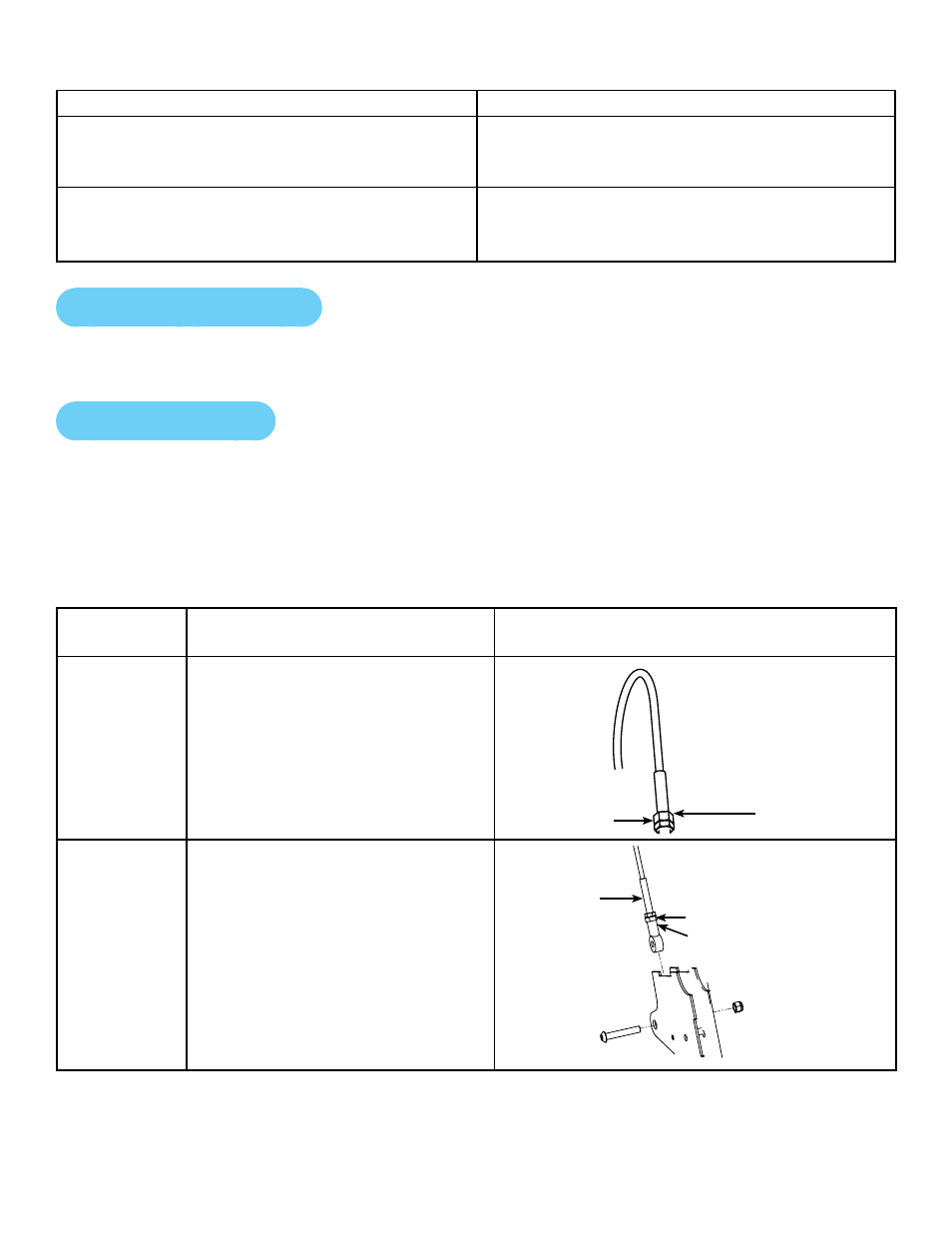

Quatre types de réglage de la tension de câble sont effectués sur les systèmes d’entraînement de la
force musculaire Cybex :
Réglage
du câble
Description Schéma
Réglage des
contre-écrous
Ce type de réglage nécessite
un contre-écrou et un écrou de
réglage de la tension au niveau
de l’extrémité de came de câble
pour le réglage primaire. L’autre
extrémité du câble se règle
généralement au moyen d’une
goupille cylindrique.
Écrou de réglage
de la tension
Contre-écrou
Réglage de
l’extrémité
de tige
Ce type de réglage nécessite une
vis d’assemblage à six pans creux
qui fixe un embout à rotule de câble
à l’appareil. Ce réglage consiste
essentiellement à tourner ce palier
à embout. L’autre extrémité du
câble se règle généralement au
moyen d’une goupille cylindrique.
Extrémité
de câble
Contre-écrou
Palier à embout
de câble
Vis à chapeau
à tête creuse
Écrou auto-freiné
en nylon
