Guide du propriétaire Cybex
12
Si Alors
Si des piles de poids
doivent être enlevées
avant de déplacer
l'appareil jusqu'à
l'emplacement
souhaité.
5. Répéter la même procédure pour les tiges guides vis-à-vis.

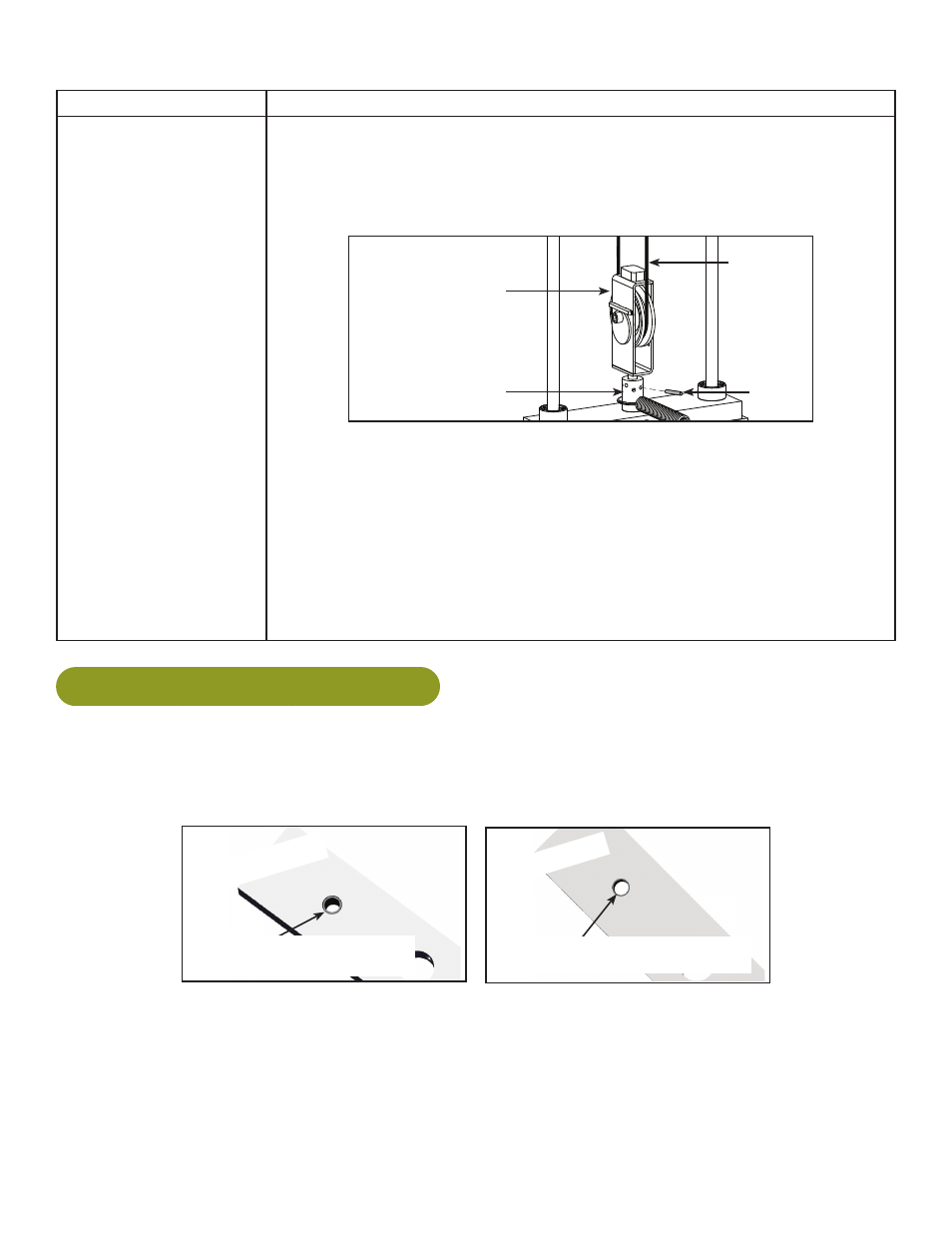

6. Retirer la goupille en spirale qui relie l'extrémité du câble au poids
supérieur à l'aide d'un chasse-goupille de 4,8 mm (3/16 po) et d'un
marteau.
Connecteur de
poids supérieur
Gou-
pille
cylin-
drique
Support de
poulie
Câble
7. Retirer le montant de levage.
8. Enlever les plaques de poids.
9. Déplacer l'appareil jusqu'à la position souhaitée.
10. Retirer les quatre cônes de transport à l'aide d'une clé de 19 mm
(3/4 po) ou d'une clé à douille.
11. Fixer les patins à chaque pied du châssis.
Installation des plaques de poids
1. Installer les plaques de poids individuelles les unes après les autres.
2. Placer chaque plaque de sorte que les bords larges des bagues soient orientés vers le haut et
les bords étroits des bagues vers le bas.
CORRECT
Le bord large de la bague
est dirigé vers le haut
Le bord étroit de la bague
doit être dirigé vers le bas.
INCORRECT
3. Installer le montant de levage.
4. Enclencher les tiges guide en position.
