Guide du propriétaire Cybex
13

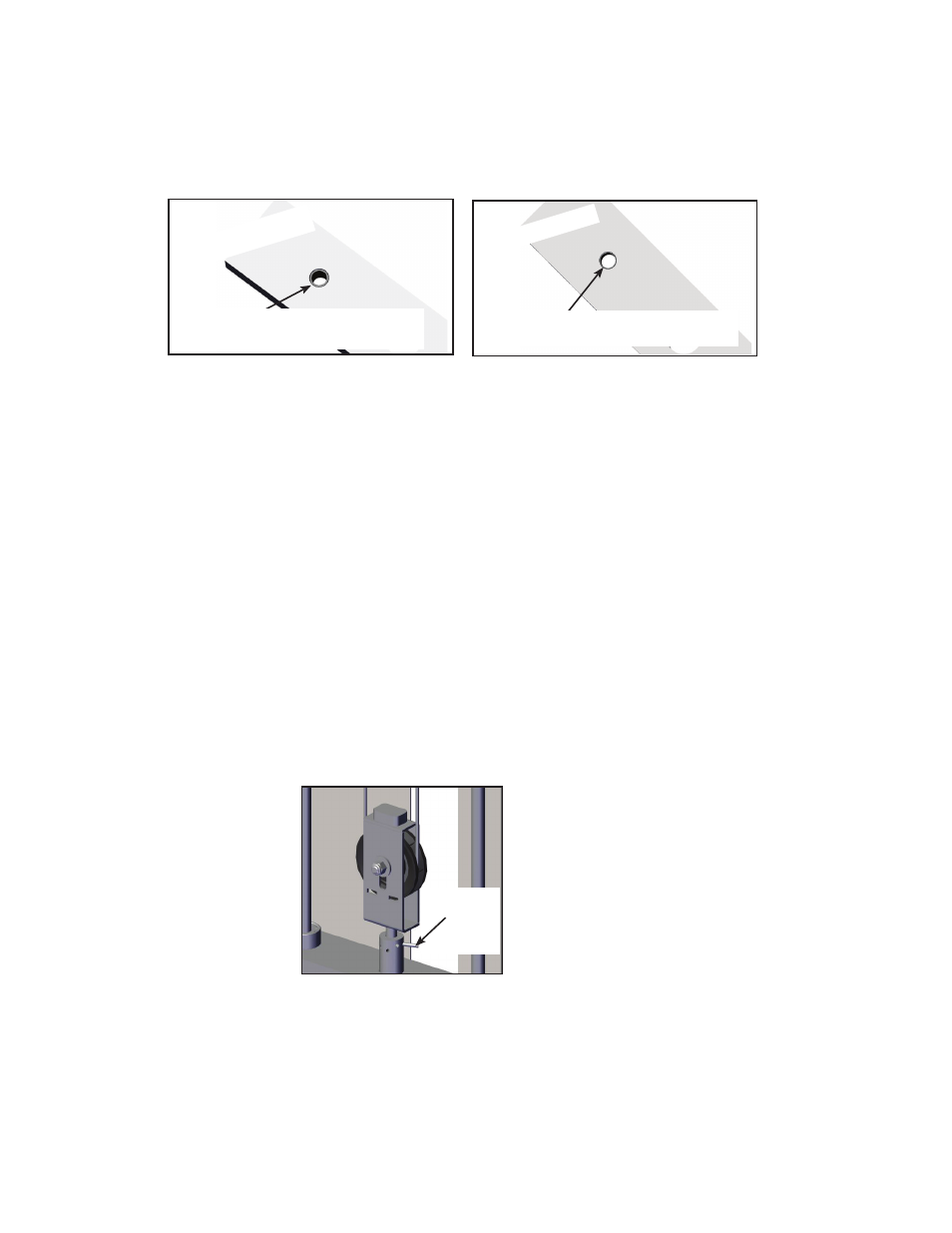

Installer les disques de poids individuels les uns après les autres
1. Placer chaque disque de sorte que les bords larges des bagues soient orientés vers le haut et
les bords étroits des bagues vers le bas.
CORRECT
Le bord large de la bague
est dirigé vers le haut
Le bord étroit de la bague
doit être dirigé vers le bas
INCORRECT
2. Installer le montant de levage.
3. Enclencher les tiges guide en position.
Cheminement du câble
1. Placer une petite quantité de Loctite® sur les vis à tête ronde et à six pans creux et à l’intérieur
des filetages de la butée de la bille.
2. Fixer le câble à la butée de la bille à l’aide d’une clé Allen de 0,31 cm (1/8 po.).
3. Reconnecter la poignée, la poulie et le câble sur les deux côtés de la plate-forme.
4. Placer le support de poulie parallèle au poids supérieur.
5. Abaisser le support de poulie jusqu’à ce que le câble soit tendu.
6. Vérifier que le câble passe toujours par l’ensemble des poulies.
7. Fixer le support de la poulie au montant de levage avec une goupille en spirale en utilisant un
marteau et un chasse-goupille de 0,47 cm (3/16 po.).
Goupille
en
spirale
8. Actionner le poids supérieur vers le haut et vers le bas en simulant une utilisation normale
(sans sélectionner de résistance).
9. Vérifier que le câble se déplace librement.
Installer les panneaux arrière
Vérifier si l’appareil fonctionne correctement
