Cybex 18030 Bravo Lift - Manuel (Page 11)

Guide du propriétaire Cybex
11
Si Alors
18030 ne
peut pas
passer dans
l'embrasure
de la porte
3. Retirer la poulie et le raccord du câble.
4. Retirer les capuchons de la tige guide. Le capuchon de la tige guide
comprend un ressort de pression qui s'échappe si la prise n'est pas
relâchée lentement. Faire glisser le capuchon de la tige guide à ressort
vers le bas, en direction de la tige, jusqu'à ce qu'il soit dégagé du châssis.
Relâcher lentement la prise du capuchon de la tige guide et le retirer.
5. Retirer le montant de levage.
6. Enlever les disques de poids.

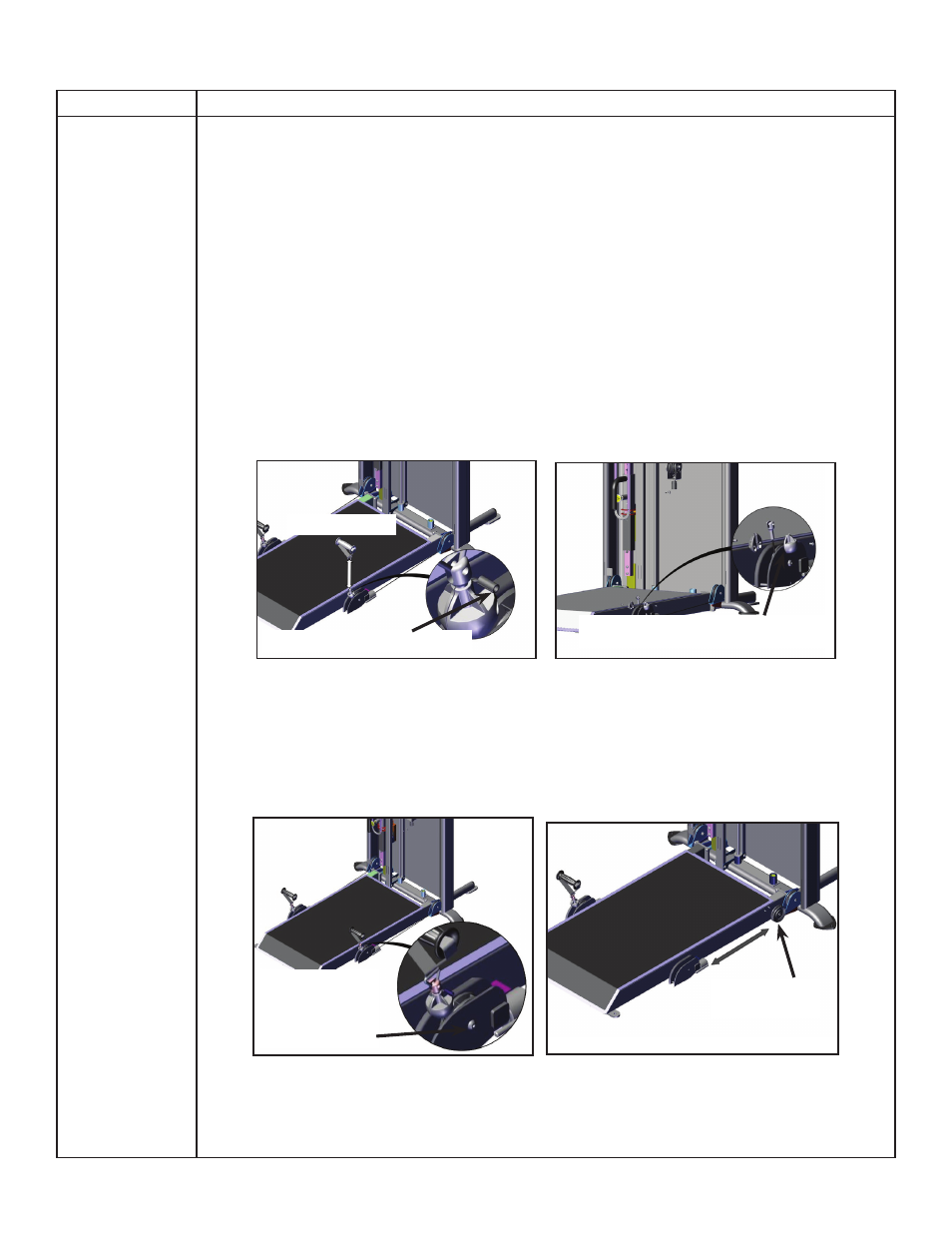

Retirer la poignée, la poulie et le câble
1. Retirer le ressort de la goupille qui fixe la poignée à la butée de la bille avec
un poinçon de 0,47 cm (3/16 po.) et un marteau et retirer la poignée.
Ressort de goupille
Vis à tête ronde et à six
pans creux/butée de la bille
Poignée
2. Retirer les deux vis à tête ronde et à six pans creux qui maintiennent la
butée de la bille à l'aide d'une clé Allen de 0,31 cm (1/8 po.)
3. Retirer la vis à tête ronde et à six pans creux et l'écrou qui fixent la poulie
à l'aide d'une clé Allen de 0,55 cm (7/32 po.) et d'une clé de 1,42 cm
(9/16 po.).
Vis à tête
ronde et à
six pans
creux/écrou
Poulie
4. Retirer la poulie et le câble.
5. Répéter les étapes ci-dessus pour l'autre poignée, butée de la bille, poulie
et câble.
