Si Alors
18022 ne peut
pas passer dans
l’embrasure de
la porte
4. S’assurer que la goupille de tour d’haltères est libérée.
5. Retirer la goupille en spirale connectant la poulie à l’aide d’un marteau et
d’un chasse-goupille de 0,47 cm (3/16 po.).

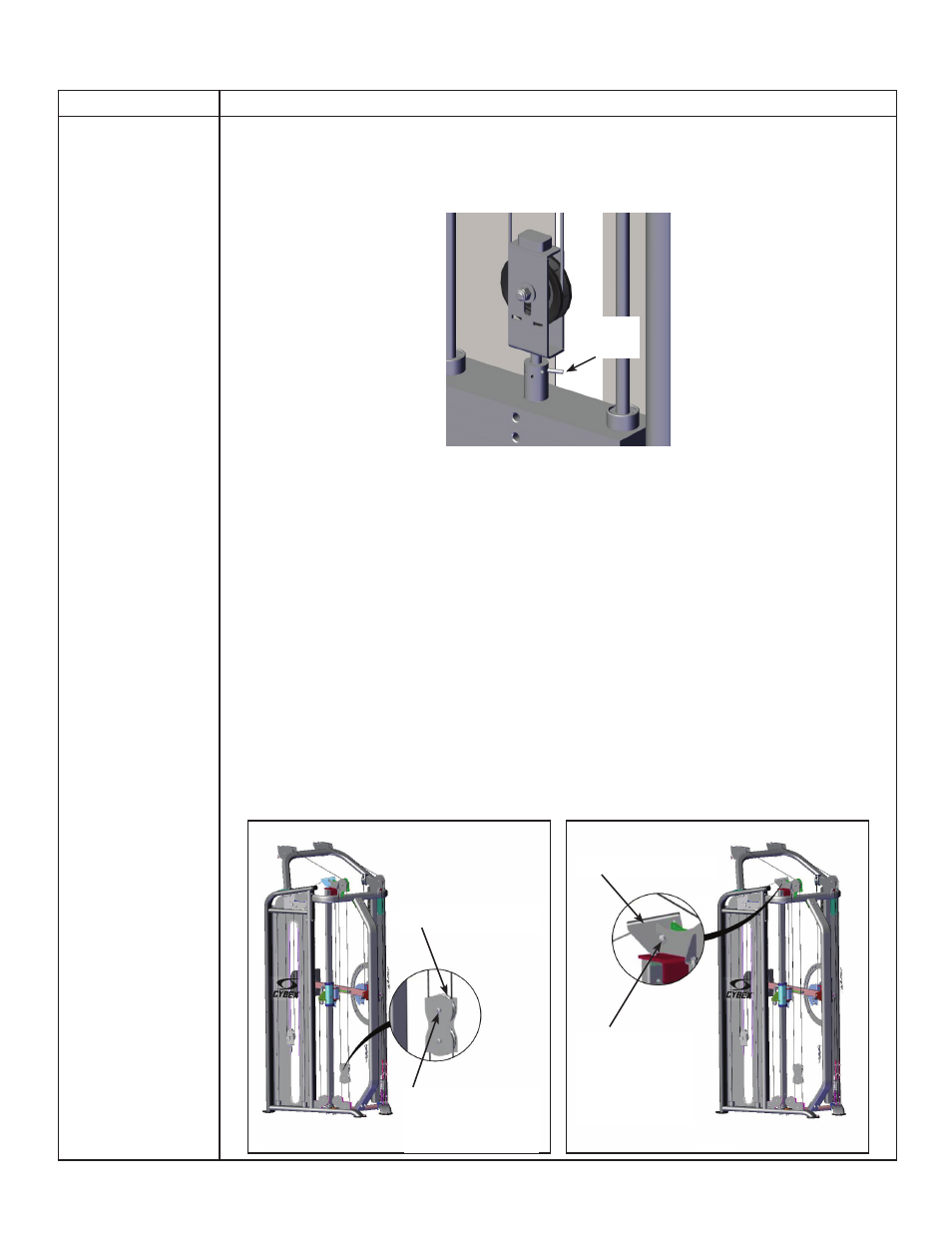

Spiral
pin
6. Move pulley and cable connections out of the way.
7. Retirer les capuchons de la tige guide. Le capuchon de la tige guide
comprend un ressort de pression qui s’échappe si la prise n’est pas
relâchée lentement. Faire glisser le capuchon de la tige guide à ressort
vers le bas, en direction de la tige, jusqu’à ce qu’il soit dégagé du
châssis. Relâcher lentement la prise du capuchon de la tige guide et le
retirer.
8. Retirer le montant de levage.
9. Enlever les disques de poids.
Retirer la poulie à câble
1. Retirer les vis à tête ronde et à six pans creux et l’écrou pour retirer la
poulie à câble à l’aide d’une clé Allen de 0,55 cm (7/32 po.) et d’une clé
de 1,42 cm (9/16 po.).
Poulie à câble
Vis à tête
ronde et à six
pans creux
Poulie à câble
Vis à tête
ronde et à
six pans
creux
