Cybex 19000/19010 Half Rack Owner’s Manual
21

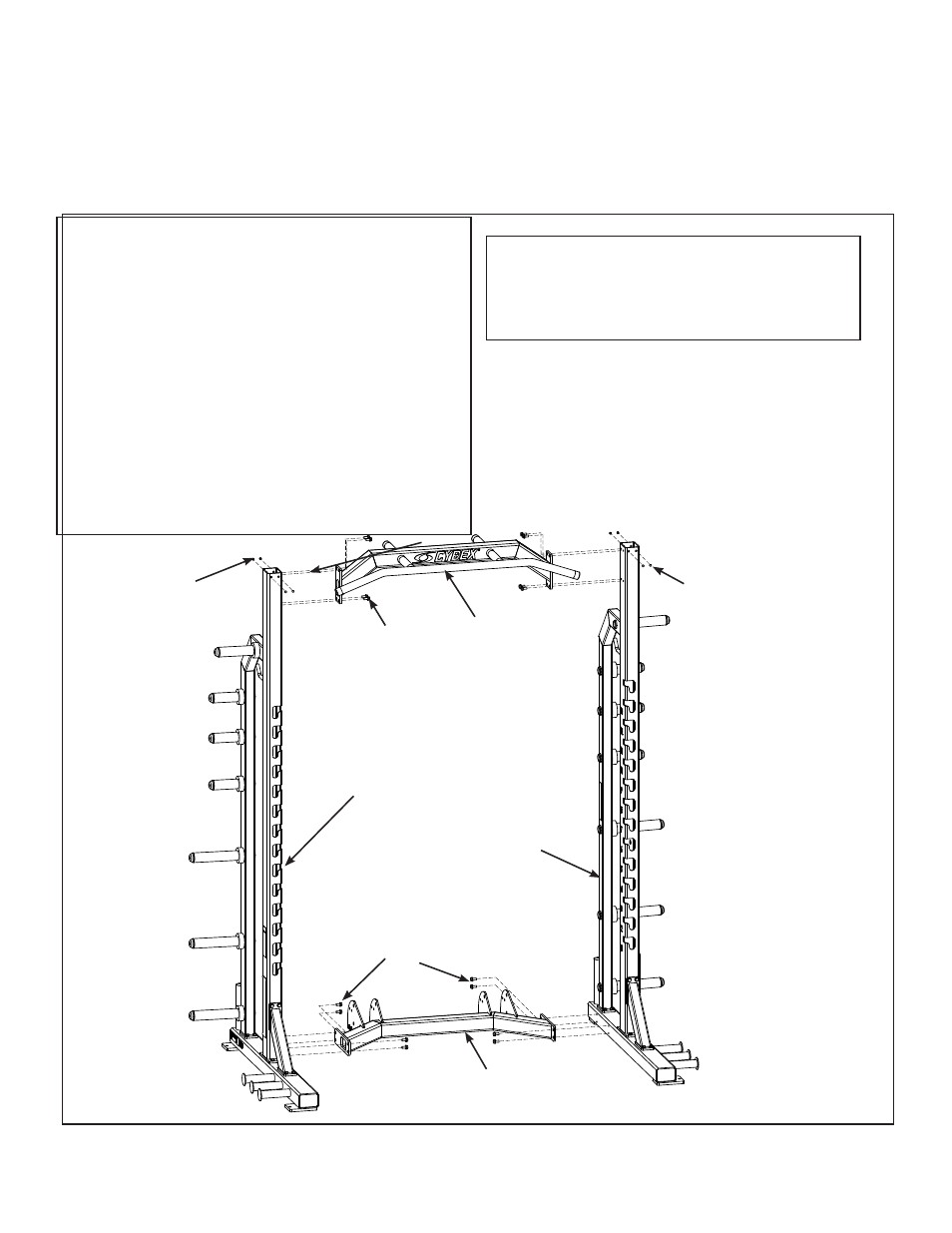

Montez le 4. cadre à l’endroit où il sera utilisé.
Fixez la traverse inférieure sur les deux côtés.
À l’aide d’un escabeau, fixez avec précaution la barre supérieure sur les deux côtés.
B
(8x)
B
(8x)
C
(4x)
Tige pivot (2), 19000-346 A.
Vis à tête cylindrique striée à bride B.
HX HD 0,375-16 X 0,75 (28), JC701115
Insert noir (8), PP080221 C.
Butée de barre réglage, côté droit (1), D.
19240-100
Butée de barre réglage, côté gauche (1), E.
19240-101
Contre-écrou nylon .375-16 (8), HN704901 F.
Plaque de montage (2), 19000-345 G.
Pare-choc (2), 11000-384 H.
Vis de plaque de montage (4), JC620415 I.
Prise de barre, côté droit (1), 19220-100 J.
Prise de barre, côté gauche (1), 19220-101 K.
Serrez à fond toutes les vis à un
couple de 450 - 500 pouces-livres
(50,8 - 56,5 Nm).
C
(4x)
Barre supérieure
Côté droit de la position
de l’utilisateur
Côté gauche de
la position de
l’utilisateur
Traverse inférieure
