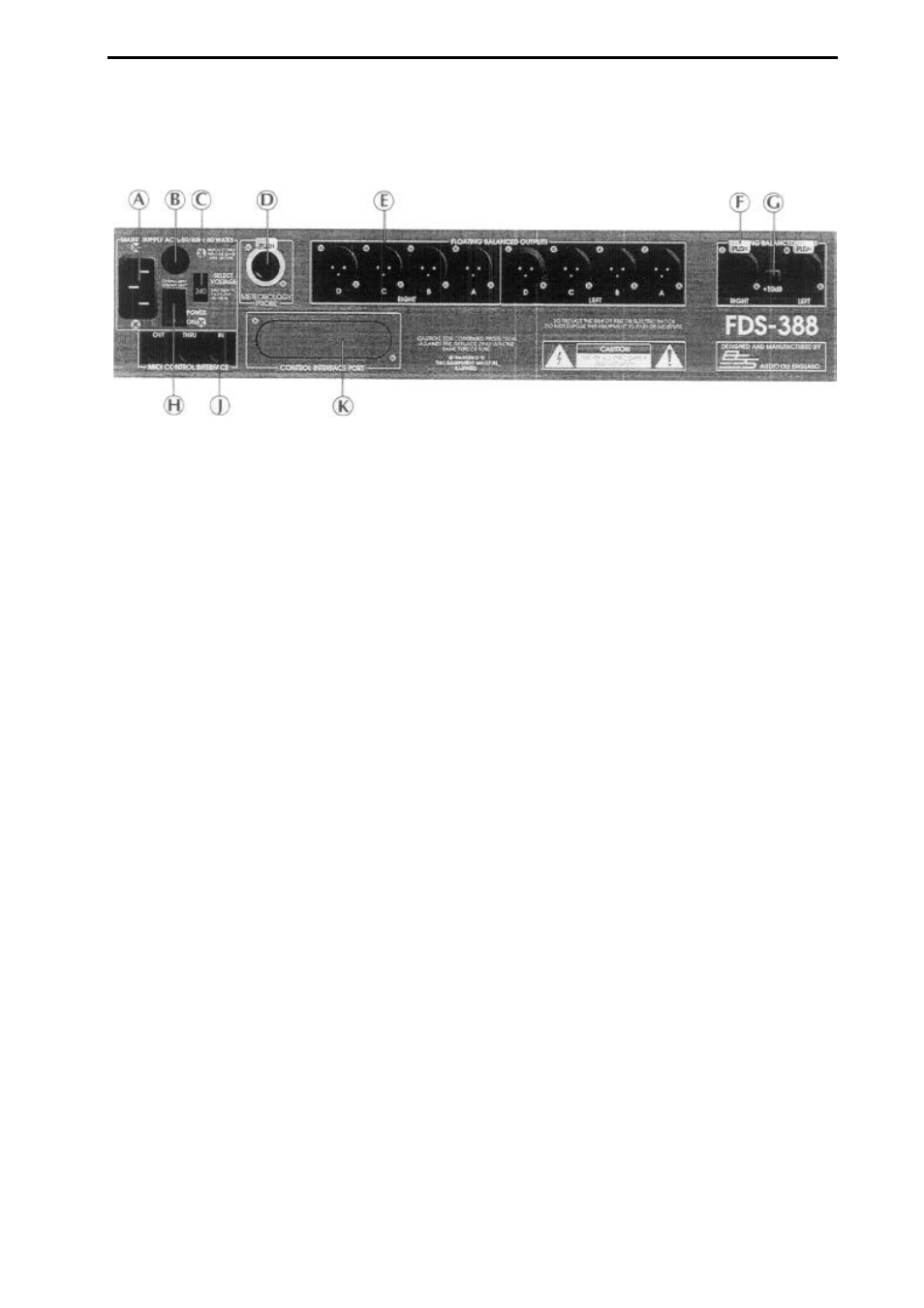

2.7 Face arrière
A
Entrée Secteur
B
Fusible
C
Sélecteur de tension
D
Connecteur Sonde Météorologie
Voir Section 20. 0 Météorologie
et Section 8.0 Ecran ‘Delays Utility’
E
8 Bandes de Sorties Audios
Les sorties audios sont électroniquement symétriques et flottantes.
pin 1 masse
pin 2 point chaud (+)
pin 3 point froid (-)
Les transformateurs de symétrisation sont disponibles en option.
F
2 Entrées audios
Les entées audios sont électroniquement symétriques et flottantes.
pin 1 masse
pin 2 point chaud (+)
pin 3 point froid (-)
Les transformateurs de symétrisation sont disponibles en option.
G
+10dB interrupteur
Avec ce commutateur 10dB de gain est additionné au signal
d'entrée. Une LED en face avant indique quand ce commutateur est
en fonction.
H
Interrupteur principal
J
Connecteurs d’interface Midi
K
Panneau d'option des futures interfaces.
