12
3.1 Sorties

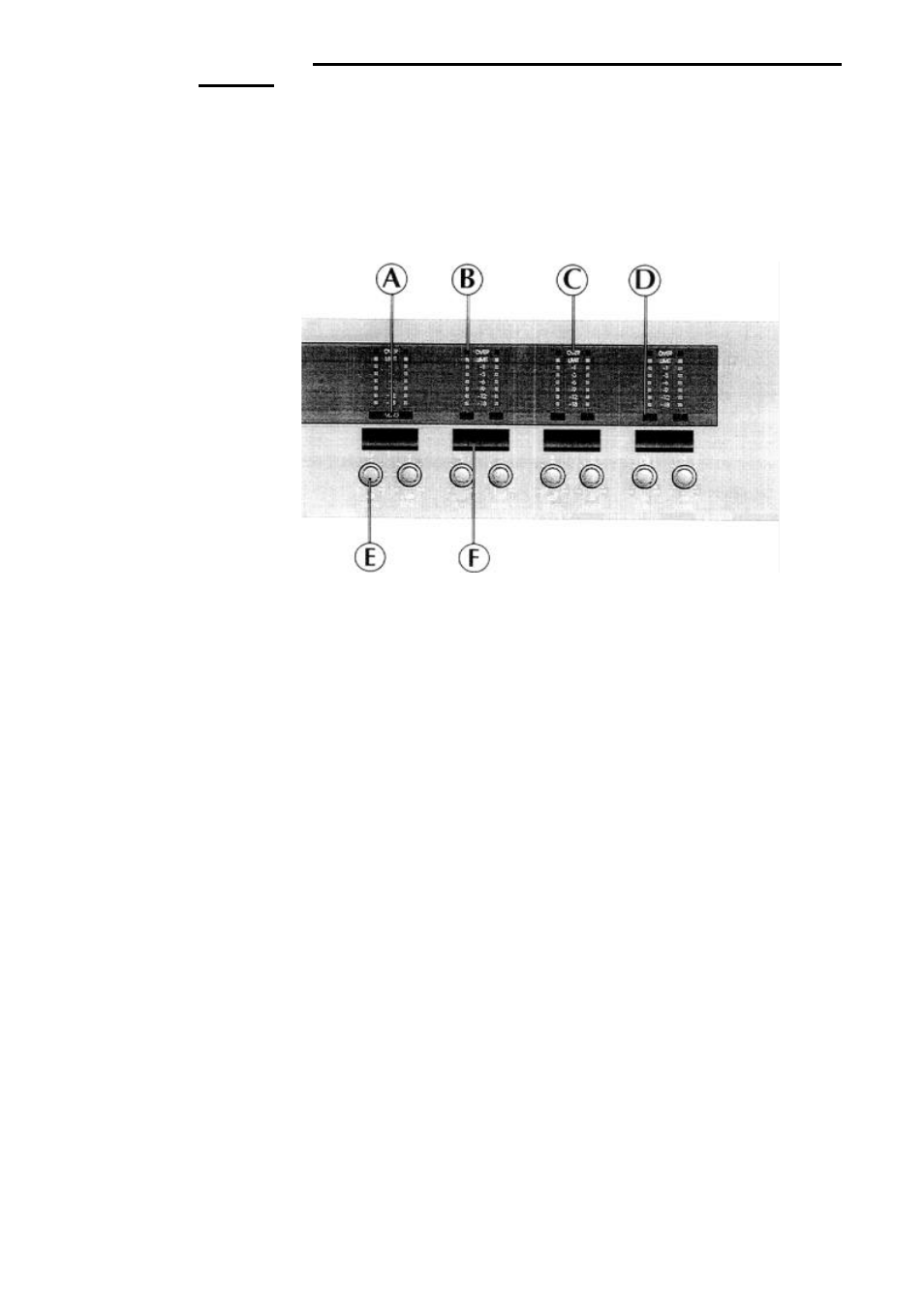

Fig. 3.2 Sorties
A Led Mono
La LED Mono indique que le statut ‘Mono low’ est selectionné lequel est
accessible dans l’écran ‘Xover utility’
Voir Section 12.0, Ecran ‘Xover Utility - Mono Lo ‘
Quand la Led est allumée les canaux gauche et droit de la section A sont
additionnés pour donner un signal mono .Exemple : une sortie des basses
fréquences en mono.
B Bargraphe de sortie
C Légende des bargraphes
Les bargraphes de sorties sont référencés au seuil de limitation. Si par
exemples le seuil de limitation est réglé à +4dBu ,alors -3dB indiqué part le
bargraphe sera un niveau de +1dBu.
La Led ‘Limit’ est allumée quand le signal dépasse le seuil de limitation. La Led
‘Over’ s’allume à 6dB au-dessus du seuil de limitation. Elle est allumée de
manière permanente quand la limitation est inactive .
Voir Section 11.0, ‘Xover Screen - Limit’.
E Potentiomètre de Gain
Chaque sortie peut être ajustée à l’aide de ce potentiomètre de -6 dB à +6 dB
NB: Quand un programme est enregistré avec l’option ‘store trim’ active,
la valeur de gain de ces potentiomètres s’additionne à la valeur du gain
paramétré dans l’écran ‘Xover’. ‘Store trim’ est une option selectionnable.
Voir Section 15.0 ‘Store’ pour de plus amples informations.
D Led ‘Mute’
F Touche ‘Mute’
L’action sur une touche ‘Mute’ fait basculer la sortie correspondante dans l’état
ON ou OFF.
La Led ‘Mute’ s’allume quand la sortie est inactive.
OMNI DRIVE
TM
Sorties
