1009150 Rev. C 7

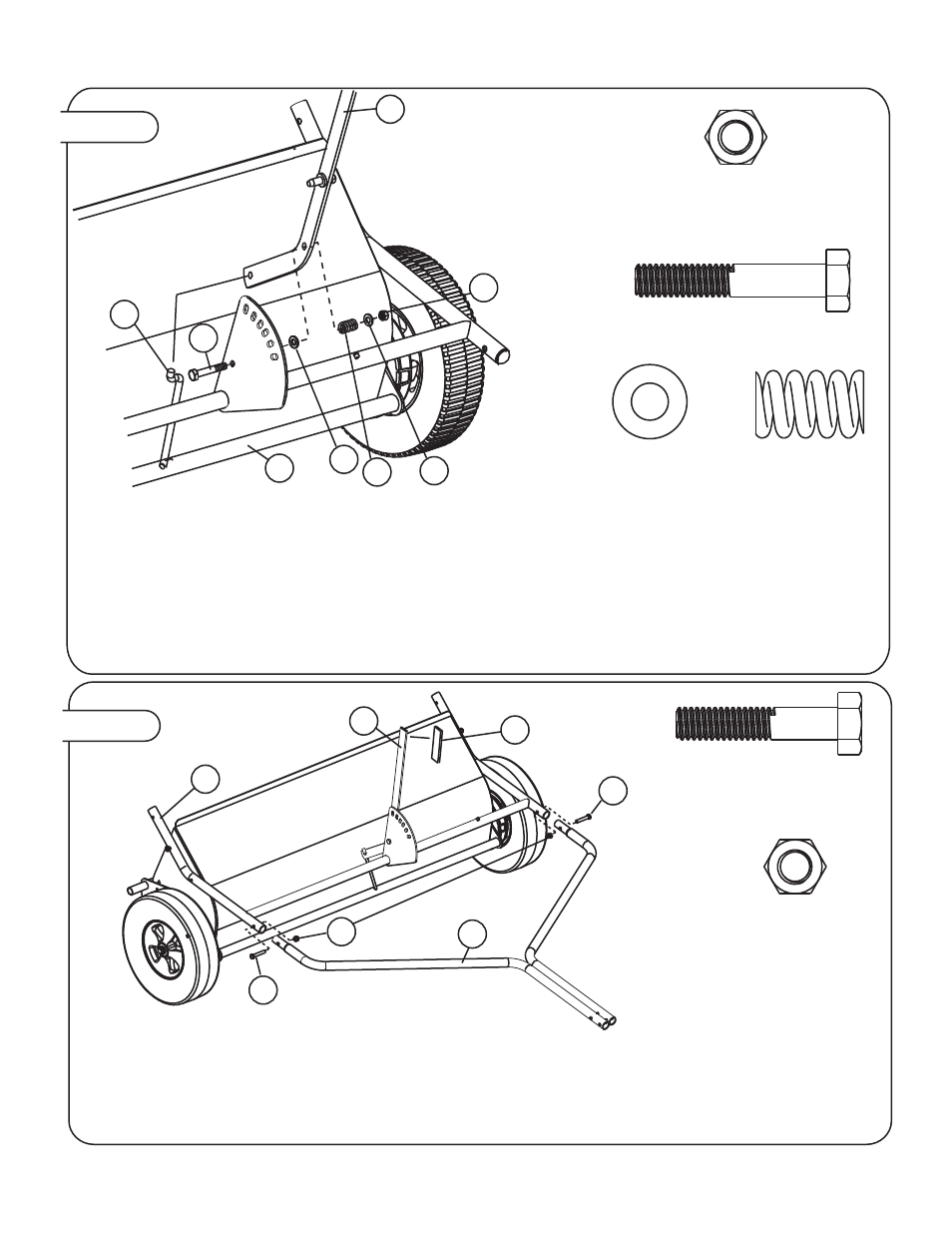

Étape 3
9
Contre-écrou en nylon
de 5/16 po (0,8 cm)
Qté 2
37
Boulon à tête hexagonale
de 5/16 po x 1-1/2 po
(0,8 cm x 3,8 cm) Qté 2
9
37
37
43
3
35
2
Étape 2a
9
Contre-écrou en nylon
de 5/16 po (0,8 cm)
Qté 1
38
Boulon à tête hexagonale de
5/16 po x 1-3/4 po (0,8 cm x 4,4 cm)
Qté 1
32
Rondelle plate de
5/16 po (0,8 cm) Qté 2
36
Ressort
Qté 1
38
36
9
32
32
10
3
14
a) Assemblez la poignée de levage (3) avec le
bras de force (14).
a) Fixez la prise plate (43) sur la poignée de
levage (3).
a) Fixez les tubes d’attelage (2) sur
l’assemblage du cadre supérieur (35).
c) Terminez l’assemblage en fixant le ressort, la
rondelle et le contre-écrou.
b) Fixez les boulons à tête hexagonale (38), tel
qu’indiqué. Ajoutez la rondelle (32) et fixez la
poignée sur le trou du milieu. REMARQUE :
il vous faudra peut-être exercer une pression
sur l’assemblage du pivot inférieur (10) pour
aligner les trous.
