1009150 Rev. C 10

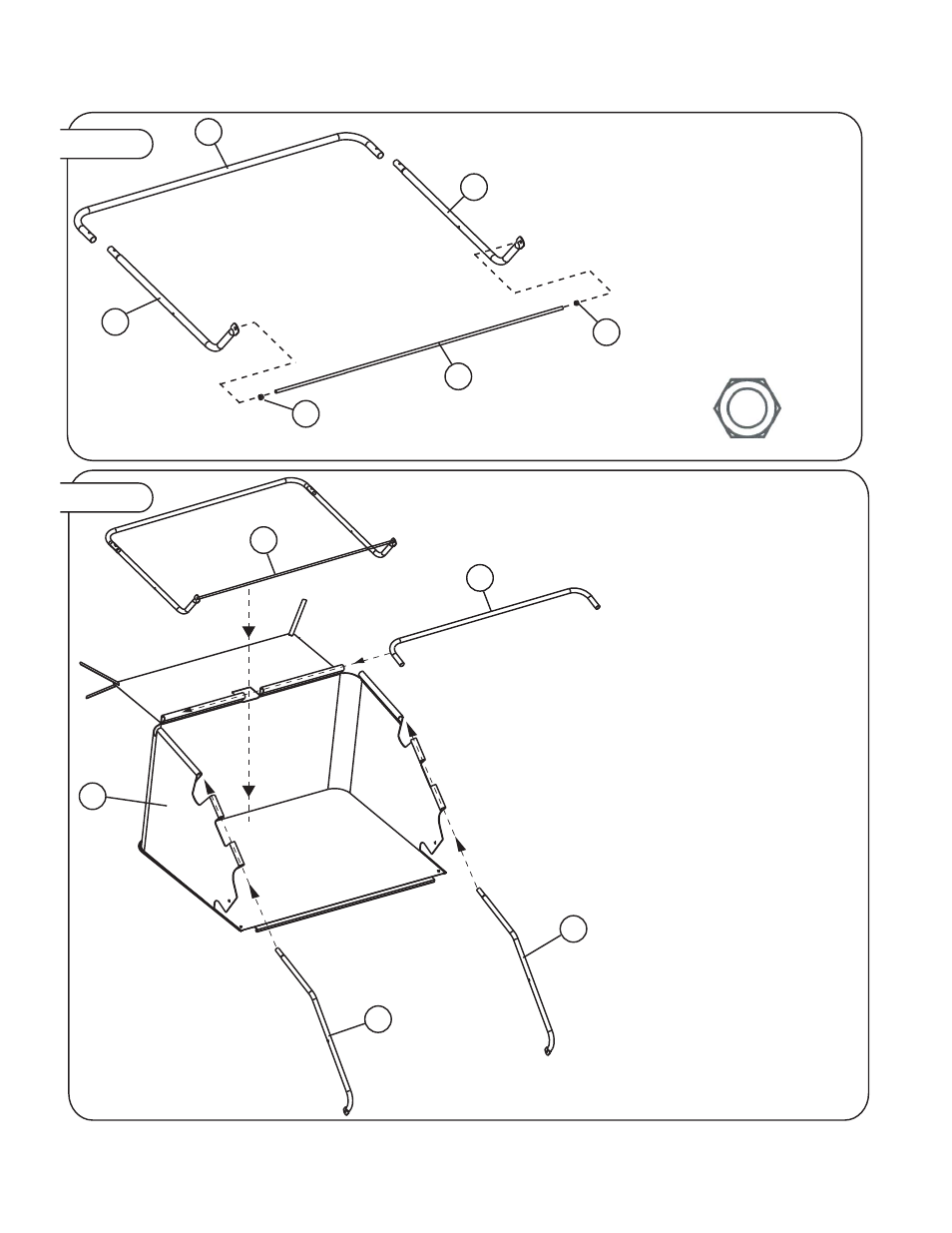

Étape 6
Étape 7
46
53
53
52
52
54
46
56
56
55
46
Écrou hexagonal de
3/8 po (0,95 cm)
Qté 2
54
a) Fixez les écrous hexagonaux à
la barre de blocage du bac (54).
a) Faire descendre l’assemblage
de l’étape 6 au fond du bac (55).
b) Montez le tube arrière (53) avec
les trous vers le bas tel qu’indiqué.
c) Assemblez les tubes latéraux
(56) avec le tube arrière (53) et
la barre de blocage du bac (54).
b) Montez le tube arrière (53),
avec les trous vers le haut dans
le tube inférieur (52).
c) Fixez la barre de blocage du
bac (54) au tube inférieur (52).
