L-1771-FR-E 25.
PRÉPARATION DU TRACTEUR
Mesurez la hauteur de l'ouverture du châssis de
tondeuse de votre tracteur. Si l'ouverture est de
146 mm (5-3/4 po) ou moins, utilisez les options
1, 2 ou 3 pour monter le boîtier du châssis
de tondeuse. Si l'ouverture est supérieure à
146 mm (5-3/4 po), utilisez l'option 4.

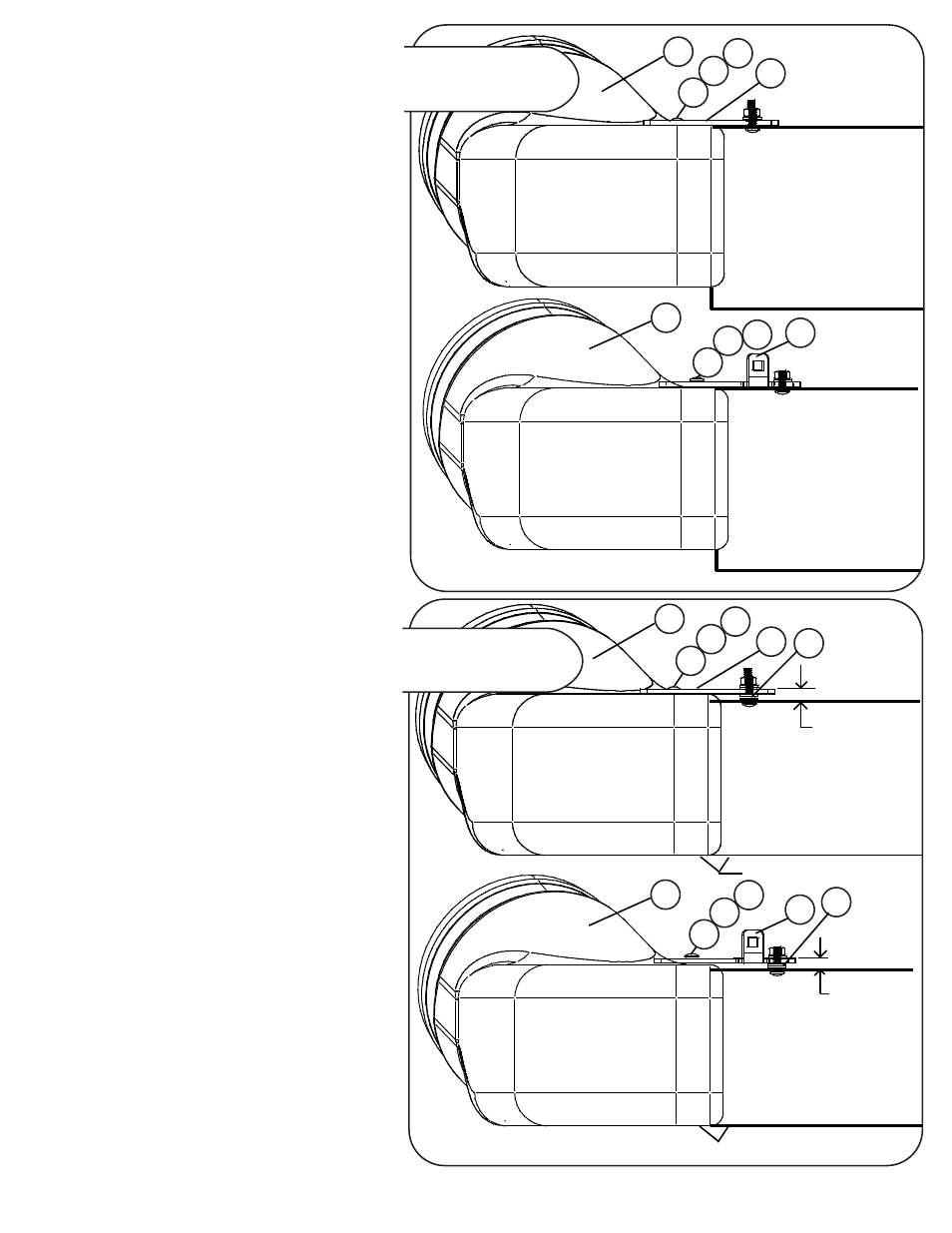

Option 1. La partie supérieure du boîtier du
châssis de tondeuse arrive à égalité avec la
partie supérieure du châssis de tondeuse.
Installez le petit ou le gros support du châssis à
tondeuse à l'aide d'un boulon de 6 mm (1/4 po)
ou de 8 mm (5/16 po) x 25 mm (1 po) (pour qu'il
corresponde à la taille de l'orifice de votre
châssis de tondeuse), d'une rondelle plate et de
contre-écrous.
Alignez la découpe du boîtier du châssis de
tondeuse avec son ouverture de décharge
(sous le support précédemment installé) et
marquez les deux ou trois orifices selon le type
de support de la tondeuse (gros, petit).
Percez des trous de 8 mm (5/16 po) dans le
boîtier du châssis de tondeuse.
Assemblez le boîtier et le support du châssis
de tondeuse en utilisant des boulons de
carrosserie (103) de 8 mm (5/16 po) x 25 mm
(1 po), des rondelles plates (106) et des
contre-écrous.
Option 2. La partie supérieure du boîtier du
châssis de moteur doit se trouver à 10 mm
(3/8 po) ou moins au-dessus du châssis de
moteur. Installez le petit ou le gros support
(oreilles vers le haut) du châssis à tondeuse à
l'aide d'un boulon de carrosserie de 6 mm
(1/4 po) ou de 8 mm (5/16 po) x 25 mm (1 po)
(pour qu'il corresponde à la taille de l'orifice de
votre châssis de tondeuse), d'une rondelle plate
et de contre-écrous. Utilisez entre une et trois
rondelles plates (110) pour écarter le support du
châssis de tondeuse au-dessus du boîtier du
châssis de tondeuse.
Alignez la découpe du boîtier du châssis de
tondeuse avec son ouverture de décharge
(sous le support précédemment installé) et
marquez les deux ou trois orifices selon le type
de support de la tondeuse (gros, petit).
Percez des trous de 8 mm (5/16 po) dans le
boîtier du châssis de tondeuse.
Assemblez le boîtier et le support du châssis de
tondeuse en utilisant des boulons de
carrosserie (103) de 8 mm (5/16 po) x 25 mm
(1 po), des rondelles plates (106) et des
contre-écrous (109).
49.
Châssis de
tondeuse
Châssis de
tondeuse
Châssis de
tondeuse
Châssis de
tondeuse
93
96
93
99
Affleurez autant
que possible
Affleurez autant que possible
93
96
93
99
OPTION 2
OPTION 1
110
110
103
106
109
103
106109
103
106
109
103
106
109
Boîtier du châssis
de tondeuse
Boîtier du châssis
de tondeuse
Boîtier du châssis
de tondeuse
Boîtier du châssis
de tondeuse
10 mm
(3/8 po)
ou moins
10 mm
(3/8 po)
ou moins
Étape 22.
Option 1
Sac de quincaillerie F
Étape 22.
Option 2
Sac de quincaillerie F
