L-1771-FR-E 22.

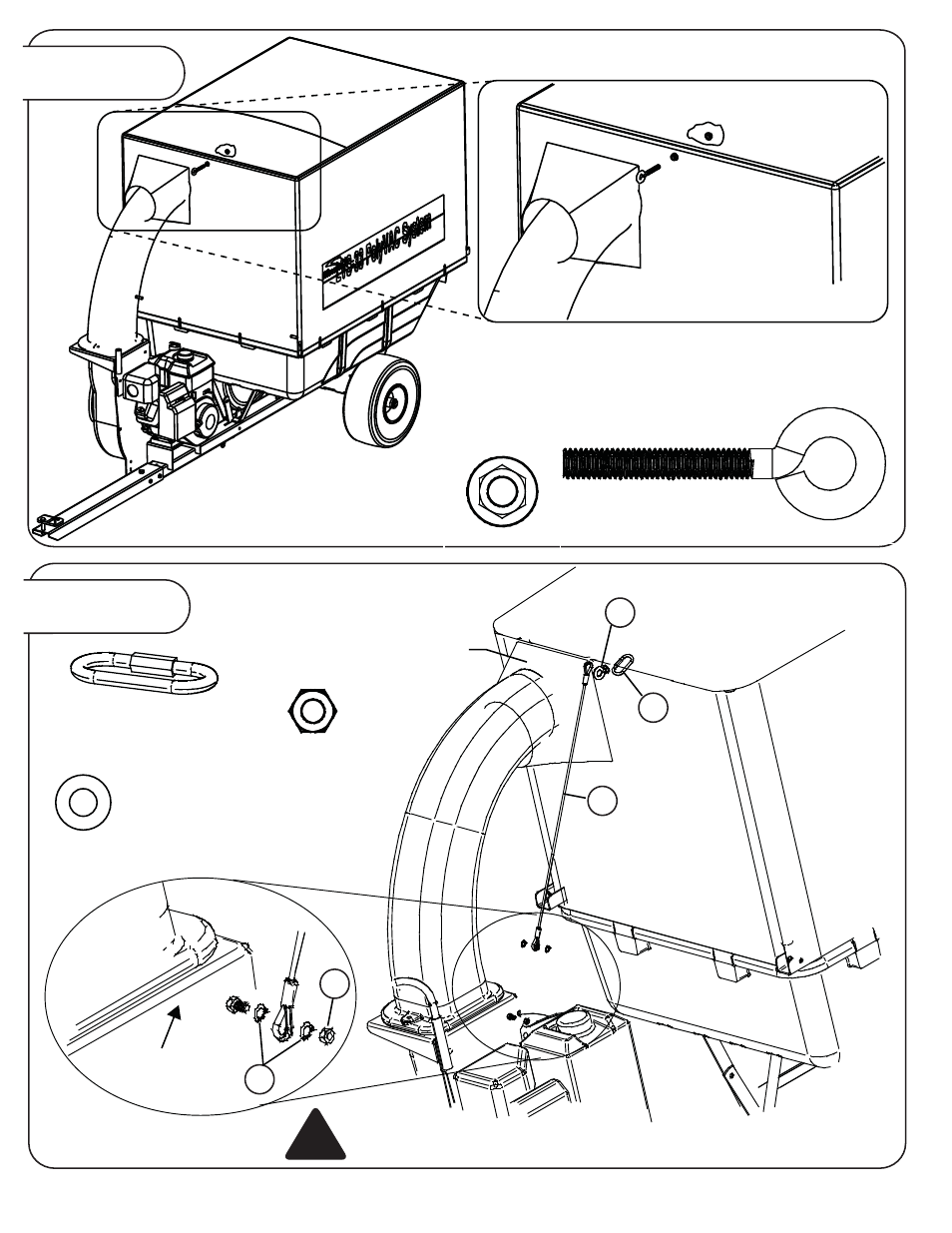

Étape 17.
Sac de quincaillerie E
43
Boulon à œil 8 mm x 50 mm
(5/16 po x 2 po)
Qté 1
40
Contre-écrou à embase
Qté 2
Étape 18.
Sac de quincaillerie D
54
90
73
43
54
Maillon rapide
5 mm (3/16 po)
Qté 1
Illustration pas à l’échelle
73
Contre-écrou en nylon
6 mm (1/4 po)
Qté 1
Gaine de l'auvent
Support de chute
supérieure
71
Rondelle plate 6 mm (1/4 po)
Qté 2
71
!
ATTENTION : le câble maintient l'auvent ouvert dans la
position de décharge du chariot. N'omettez pas cette étape !
Installez le boulon à œil
Installez le câble
REMARQUE : à l'aide d'un poinçon à glace
ou d'un couteau, percez un petit
trou dans l'auvent.
