Chapter 4: Installation et retrait de la batterie
1 - Extrémité du verrouillage
ATTENTION
Risque d’endommagement de l’équipement
Si l’insertion de la batterie n’est pas effectuée correctement, vous risquez d’endommager le
connecteur de batterie de la Passerelle de Téléphonie. Suivez scrupuleusement les
instructions de l’étape suivante pour éviter d’endommager l’appareil.

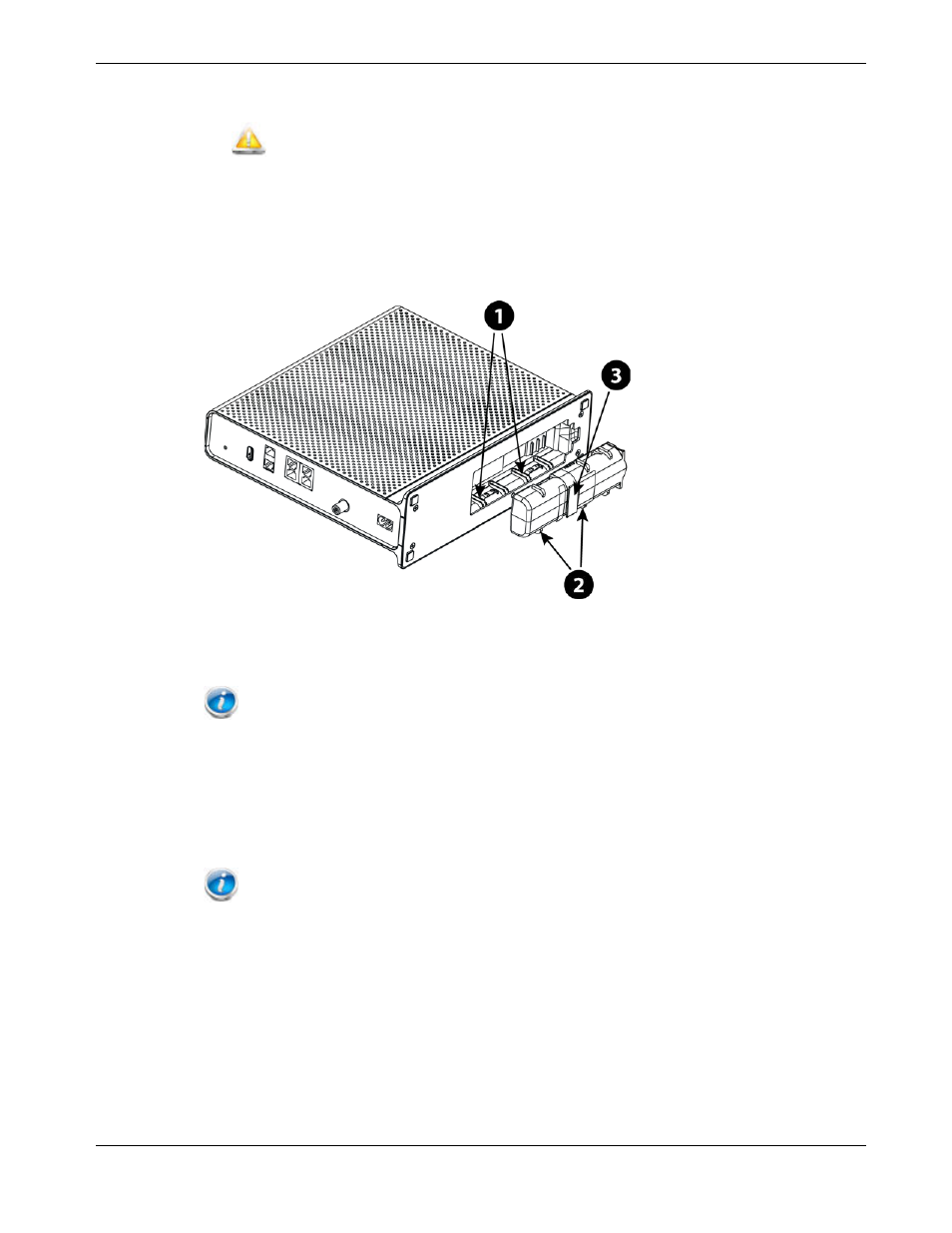

2. Maintenez la batterie de manière à aligner les guides de cette dernière sur les encoches
de la Passerelle de Téléphonie, puis faites-la glisser dans son logement.
1 – Encoches de la batterie
2 – Guides de la batterie
3 - Bande de retenue de la batterie
Remarque : Les batteries ne s’enclencheront pas complètement dans la Passerelle de
Téléphonie si leur orientation est incorrecte. La batterie doit glisser dans son logement sans
qu’il soit nécessaire de forcer. Alignez les encoches du logement de la batterie sur les guides sur
cette dernière et appuyez uniformément sur les deux extrémités de la batterie.
3. Enfoncez la batterie dans son logement jusqu’à ce qu’elle s'enclenche en position. Si
vous retirez la batterie de la Passerelle de Téléphonie, délogez-la à l’aide de
la bande de retenue.
Remarque : La Passerelle de Téléphonie ne se met pas en marche tant qu’elle n’est pas
alimentée en courant alternatif.
Release 24 STANDARD 1.0 Janvier 2015 Touchstone TG2472 Passerelle de Téléphonie Guide d’utilisation 22
