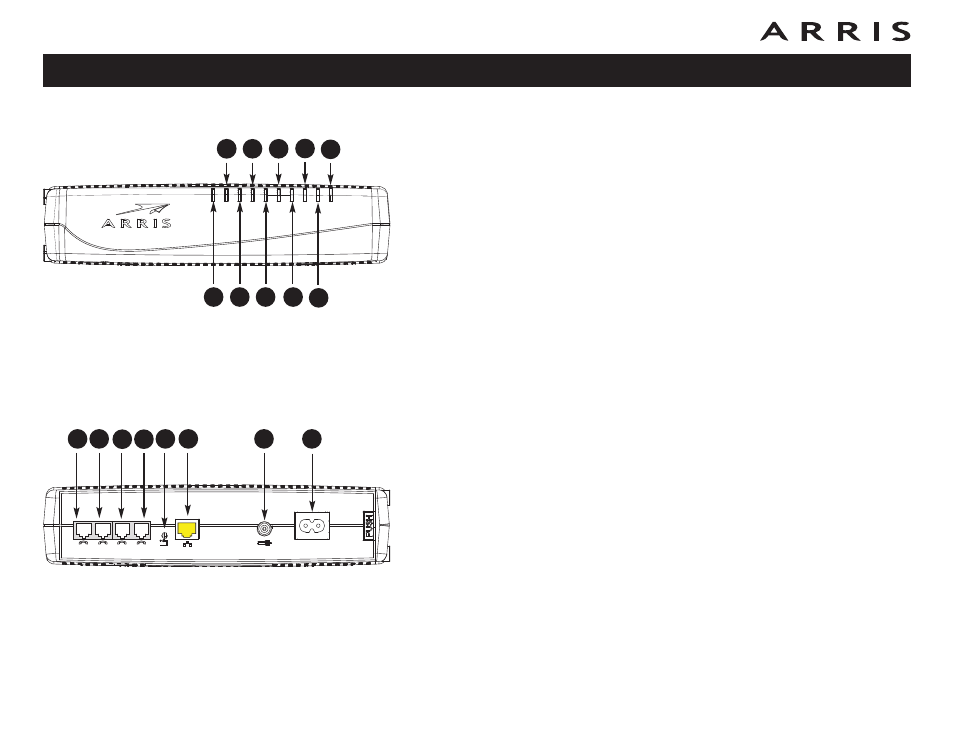

Panneau avant
Le devant du modem de téléphonie comporte les indicateurs suivants :
A Battery (Pile) : indique l’état de la pile.
B Tel 4 (Ligne de téléphone 4) : indique l’état de la ligne de téléphone 4.
C Tel 3 (Ligne de téléphone 3) : indique l’état de la ligne de téléphone 3.
D Tel 2 (Ligne de téléphone 2) : indique l’état de la ligne de téléphone 2.
E Tel 1 (Ligne de téléphone 1) : indique l’état de la ligne de téléphone 1.
F Link (Lien) : indique la connectivité Ethernet entre le modem de téléphonie
et l’ordinateur. Le voyant peut être jaune ou vert afin d’indiquer la vitesse
de connexion.
G Online (En ligne) : indique l’état de la transmission des données sur
Internet.
H US (Amont) : indique la connectivité en voie remontante. Le voyant peut
être jaune ou vert afin d’indiquer la vitesse de connexion.
I
DS (Aval) : indique la connectivité en voie descendante. Le voyant peut
être jaune ou vert afin d’indiquer la vitesse de connexion.
J
Power (Alimentation) : indique si l’alimentation en c.a. se rend jusqu’à
l’appareil.
Panneau arrière
Le panneau arrière du modem de téléphonie comporte les connecteurs et élément
de réglage suivants :
A Tel 1/2 (Ligne de téléphone 1/2) (gris) : connecteur de la première ligne
téléphonique (ou des deux lignes d’un téléphone à deux lignes).
B Tel 2 (Ligne de téléphone 2) (gris) : connecteur de la deuxième ligne
téléphonique.
C Tel 3/4 (Ligne de téléphone 3/4) (gris) : connecteur de la troisième
ligne téléphonique (ou des deux lignes d’un téléphone à deux lignes).
D Tel 4 (Ligne de téléphone 4) (gris) : connecteur de la quatrième ligne
téléphonique.
Guide d’utilisation du modem de téléphonie Touchstone TM804
20
TM804
Ba
ttery
Tel 2
Tel 1
Link
Online
US
DS
P
ow
er
Tel 3
Tel 4
A
B
C
D
E
F
G
Reset
Tel 4
Tel 3/4
Ethernet
10/100/1000
Cable
Tel 2
Tel 1/2
A
E
B
F
G
H
H
I
J
C D
