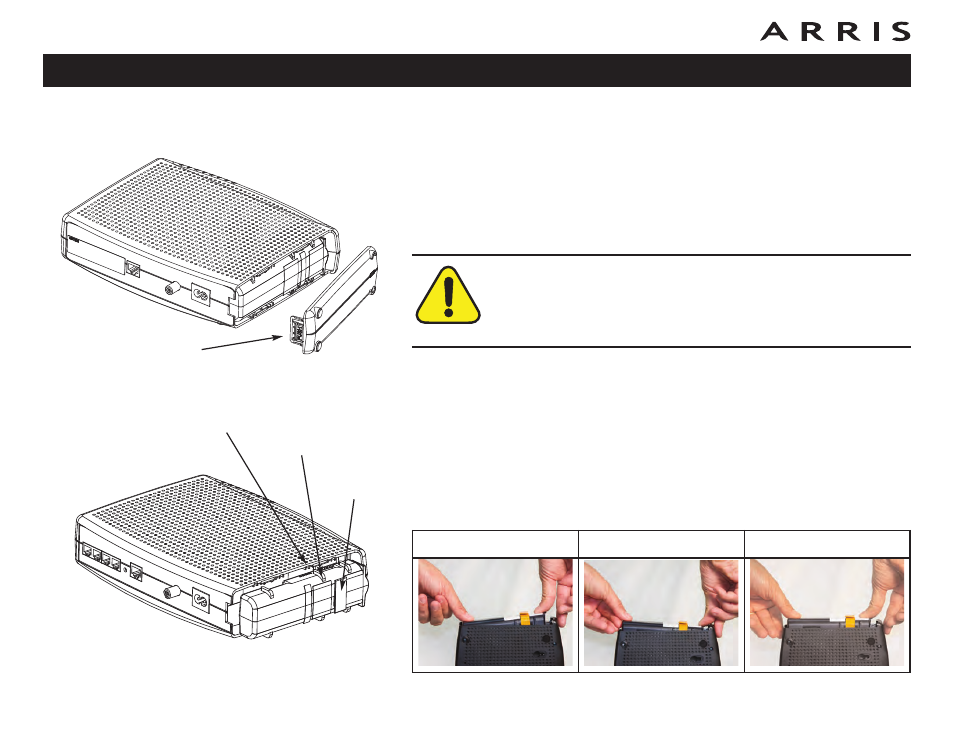

Installation et remplacement de la pile TM804G de
durée moyenne
Suivez les étapes ci-dessus pour installer ou remplacer la pile de secours.
1 Appuyez vers le bas et tirez vers l’arrière le dispositif qui retient le couvercle
de la pile (au bas du modem de téléphonie). Ramenez le panneau vers vous.
Placez le panneau dans un lieu sûr.
AVERTISSEMENT
Risque de dommages à l’équipement
L’insertion incorrecte de la pile peut endommager les connecteurs de la
pile à l’intérieur du modem de téléphonie. Suivez attentivement les
instructions figurant à la prochaine étape pour éviter tout dommage.
2 Maintenez le bloc de pile de façon à ce que les guides de la pile soient alignés
avec les fentes du modem de téléphonie, puis insérez la pile dans l’endroit
désigné. L’illustration ci-contre présente l’orientation appropriée.
Remarque : Les piles ne pourront être insérées complètement dans le
modem de téléphonie si l’orientation est incorrecte. La pile devrait glisser
dans le compartiment sans effort. Maintenez le bloc de pile de façon à ce que
les guides de la pile soient alignés avec les fentes du compartiment du
modem de téléphonie, et appliquez une pression constante sur les deux
extrémités de la pile.
Guide d’utilisation du modem de téléphonie Touchstone TM804
Sécurité
Pour
commencer
Installation
de la pile Installation
Configuration
Ethernet Utilisation Dépannage Glossaire
16
INCORRECT INCORRECT CORRECT
Bout du dispositif
Sangle de
la pile
Guide pour la pile
Fente pour la pile
