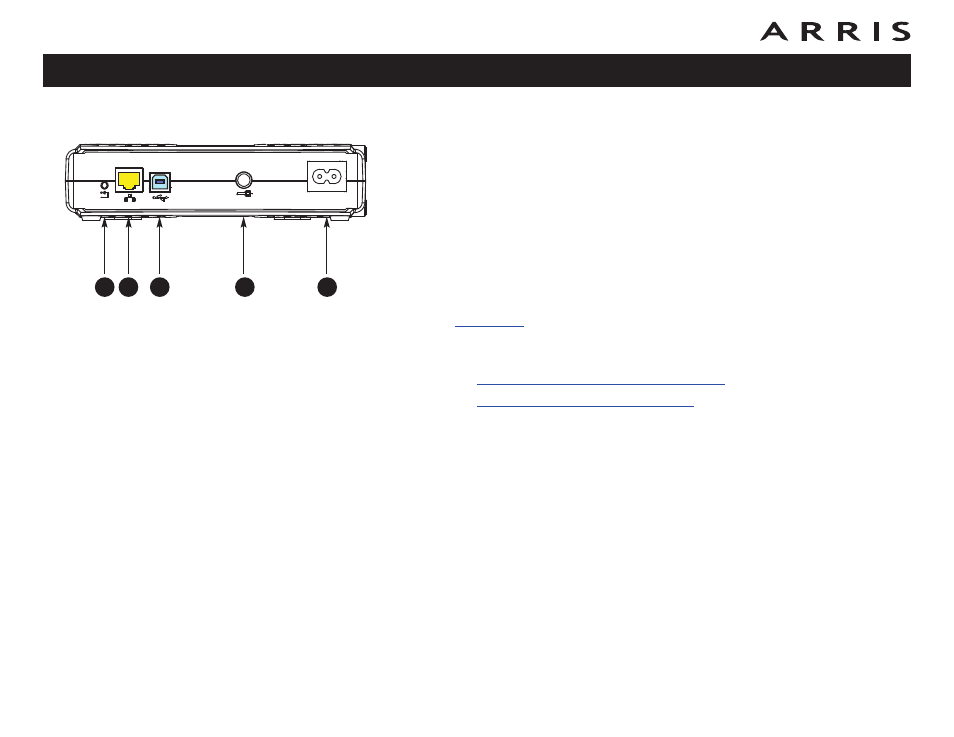

Branchement du modem-câble à large bande
1 Branchez l’une des extrémités du câble coaxial sur la prise du câble ou sur
le répartiteur et l’autre extrémité sur le connecteur câble (C) du modem-
câble à large bande. Vérifiez la solidité du branchement à la main, puis
resserrez encore davantage en appliquant 1/8e de tour avec une clé.
Remarque : pour un fonctionnement optimal, utilisez un câble coaxial de type
RG-6 de haute qualité et supprimez les répartiteurs ou réduisez leur nombre
au minimum entre le connecteur du câble et le modem-câble à large bande.
2 Branchez l’extrémité appropriée du cordon d’alimentation sur le connecteur
Power (D) et l’autre extrémité sur une prise secteur.
Le voyant Power situé sur la façade du modem-câble à large bande doit
s’allumer, puis clignoter. Si ce n’est pas le cas, reportez-vous à la rubrique
3 Une fois le modem relié au câble coaxial et à l’alimentation électrique,
passez à l’une des étapes suivantes :
•
Établissement d’une connexion Ethernet
OU
•
Établissement d’une connexion USB
(si équipé)
Remarque : ne reliez pas un même ordinateur aux ports USB et Ethernet à la fois.
Établissement d’une connexion Ethernet
4 Branchez l’une des extrémités du câble Ethernet jaune sur le port jaune situé
à l’arrière du modem-câble à large bande libellé « Ethernet » (B) et l’autre
extrémité sur le port Ethernet de l’ordinateur, du concentrateur ou du
routeur haut débit. Pour obtenir des performances optimales, il est recom-
mandé d’utiliser des connexions 100 Base-T ou 1000 Base-T.
Remarque : en cas de connexion à un ordinateur, utilisez le câble Ethernet
livré avec le modem-câble à large bande, s’il est suffisamment long. Vous
pourrez trouver un câble plus long dans n’importe quel magasin d’informatique.
Pour éviter de compromettre les performances au niveau du débit des données,
ne connectez pas le modem-câble à large bande à un périphérique 10Mbits/s.
Mode d’emploi du modem-câble à large bande Touchstone WBM750
16
Cable
Reset
Ethernet
10/100/1000
USB
A
C
B
D
E
