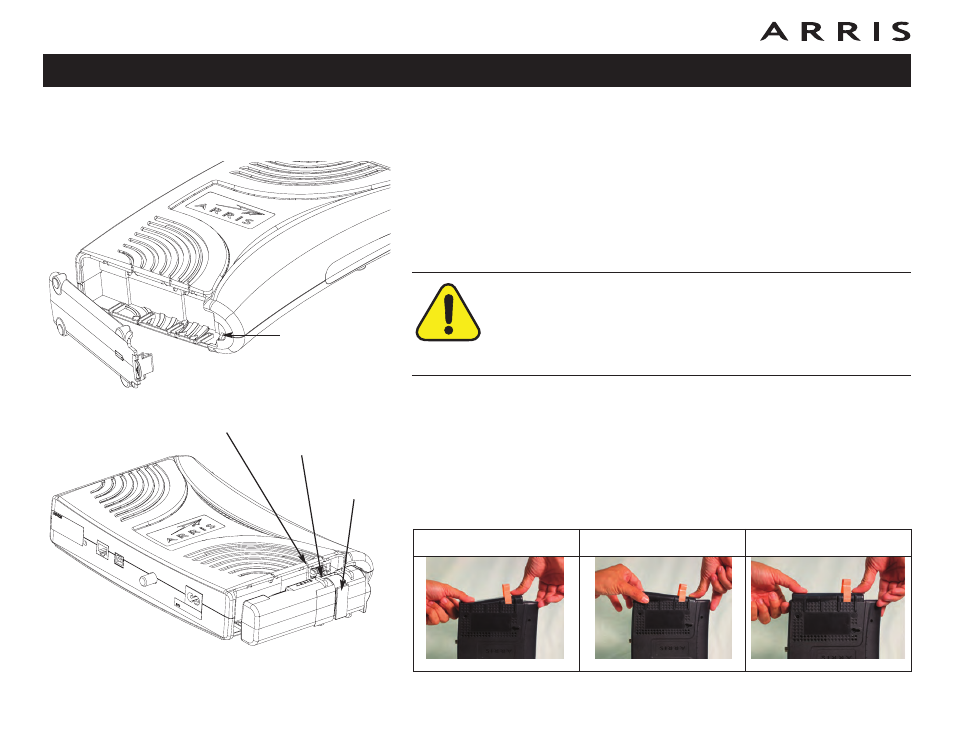

Installation et remplacement d'une batterie 4
cellules TM702G
Pour installer ou remplacer une batterie 4 cellules de secours, procédez comme suit :
1 Placez un doigt sur le levier de verrouillage, appuyez vers le bas, puis tirez-le
vers l'extérieur tout en maintenant le couvercle (au bas du modem
téléphonique). Tirez le couvercle vers vous. Placez-le à l'écart, en lieu sûr.
ATTENTION
Risque de dommages aux équipements
Si vous n'insérez pas correctement la batterie, vous risquez d'endommager
le connecteur de la batterie du modem téléphonique. Pour éviter tout
risque, respectez scrupuleusement les instructions de l'étape suivante.
Extrémité du verrouillage
2 Maintenez la batterie de manière à aligner les guides de la batterie sur les
encoches du modem téléphonique et faites glisser la batterie dans son logement.
L'illustration à gauche montre l'orientation correcte
Remarque : les batteries ne pourront pas s'enclencher complètement dans le
modem téléphonique si leur orientation est incorrecte. La batterie doit glisser
dans son logement sans qu'il soit nécessaire de la batterie de forcer. Alignez les
encoches du logement de la batterie sur les guides de la batterie et appliquez
une pression égale sur les deux extrémités de la batterie.
Mode d’emploi du modem téléphonique Touchstone TM702
Sécurité Prise en main
Installation de
la batterie Installation Pilotes USB
Configuration
Ethernet Utilisation Dépannage Glossaire
15
Extrémité du
verrouillage
Bande de
retenue de la
batterie
Guide de la batterie
Encoche de la batterie
INCORRECT INCORRECT CORRECT
