Page 14

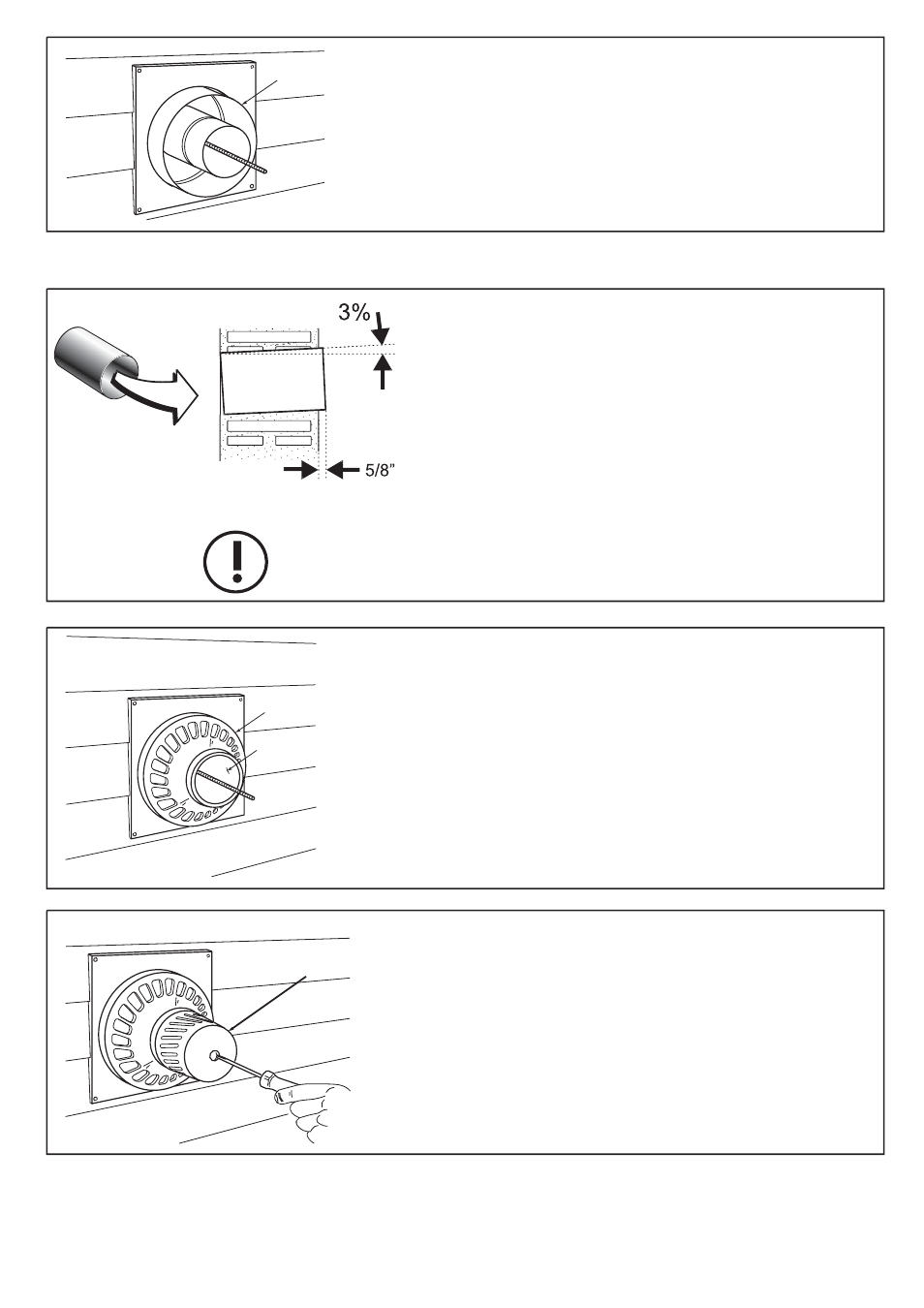

Glissez le conduit d'entrée d'air par-dessus le conduit de
sortie et fixez dans la chambre de combustion.
Voir en page 10 pour couper le conduit d'entrée d'air à la
longueur appropriée.
Conduit d´entrée
d´air
Insérez le conduit d'entrée d'air avec précautions pour
conserver la forme de ce matériau..
Assurez-vous que le conduit d'entrée d'air a une pente en angle de 3% comme
démontré, pour éviter toute infiltration d'eau.
CÔTÉ
EXTÉRIEUR
Glissez la ventouse d'entrée d'air sur le conduit d'entrée
d'air en vous assurant que le conduit de sortie d'air de
combustion sorte au centre à la longueur appropriée.
Ventouse d´entrée
d´air
Conduit de sortie
Sécurisez le capuchon de sortie des gaz en vous assurant
que la tige filetée sorte par l'ouverture.au centre du
capuchon. Sécurisez avec les rondelles et l'écrou en
laiton à la tige filetée. Stabilisant ainsi l'ensemble de
ventilation.
Capuchon d´évacuation
des gaz
