Page 11

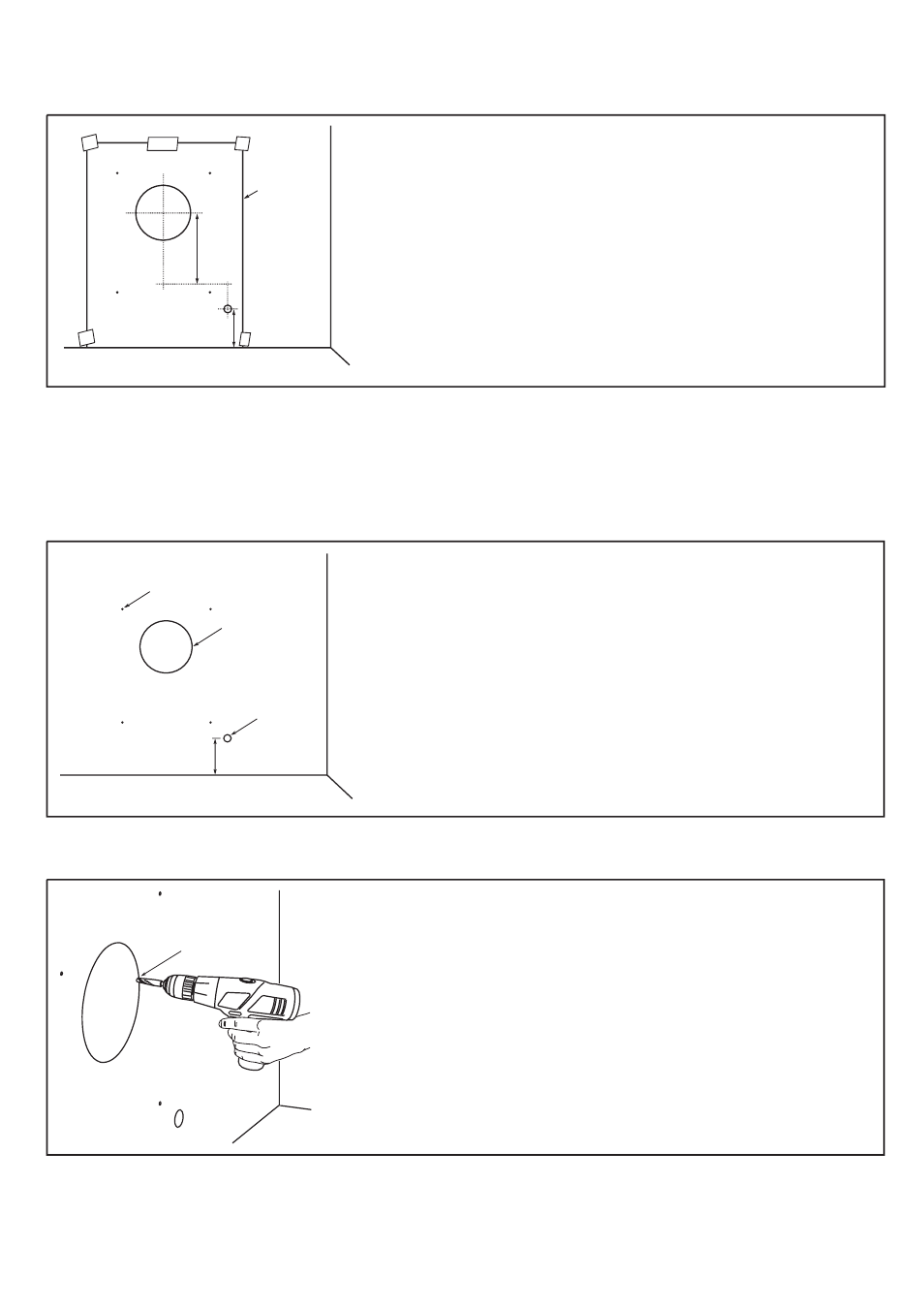

Trou pilote
Gabarit du
support
mural
3-1/2”
Ligne de plancher
Marque pour
le trou de
conduit de
sortie
Marques pour le support mural
(4x)
Marque pour
l´entrée du
gaz
PRÉPARATION INTÉRIEURE ET INSTALLATION DE L'ARRIÈRE DE L'UNITÉ
Repérez le gabarit inclus pour le support mural et retirez les
perforations. Utilisez du ruban cache pour fixer le gabarit au
mur intérieur où la fournaise sera installée.
Tracer le trou du conduit pour ventilation et l'ouverture pour l'entrée du gaz au mur. Marquez les quatre (4) trous de
fixation du support mural au mur. La dimension du trou pour l'entrée du gaz dépendra de la dimension du conduit de
gaz à l'appareil. (Voir en page 9, figure du haut, items A et B). Le centre du trou de l'entrée de gaz sera situé à 3-1/2''
(9cm) de la ligne de plancher.
Retirez le gabarit du mur lorsque les trous sont marqués.
3-1/2”
Ligne de plancher
Percez un trou de départ dans le cercle du conduit de
ventilation et dans le cercle du trou d'entrée du gaz pour
qu'une scie sauteuse puisse être utilisée pour découper les
ouvertures.
