8 USSC

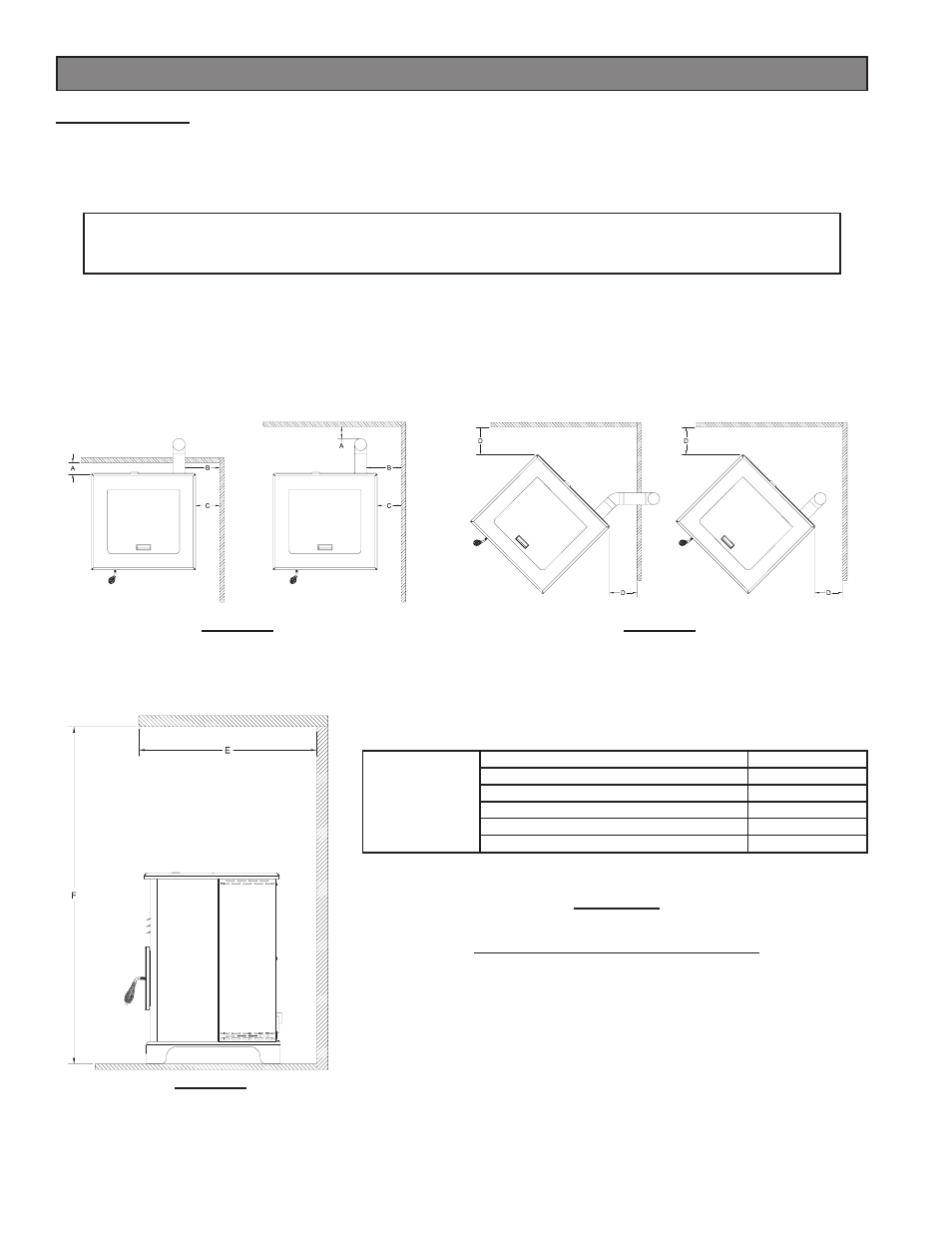

Installation
DégAgEMEnTS
Votre poêle à granulés a été testé et listé pour une installation dans des applications résidentielles, des maisons mobiles
et des alcôves conformément aux dégagements donnés sur les FIgURES 3 à 5 et dans le TABLEAU 1.
REMARQUE : La distance "C" sur le côté gauche de votre poêle à granulés peut nécessiter un dégagement
obligatoire minimum plus grand afin d'obtenir un accès commode au panneau de contrôle.
PARALLÈLE
COIN ALCÔVE
(5500(M)
seulement)
A - Mur arrière à l'unité 2,00 / 50 mm
B - Paroi latérale au carneau 13,00 / 330 mm
C - Paroi latérale au bord supérieur de l'unité 8,00 / 203 mm
D - Mur adjacent à l'unité 8,00 / 203 mm
E - Profondeur de l'alcôve 36,00 - 914 mm
F - Hauteur de l'alcôve 60,00 - 1 520 mm
fIguRE 3
DÉgAgEMENTS DE LA PAROI LATÉRALE
INSTALLATION EN PARALLÈLE
fIguRE 4
DÉgAgEMENTS DE LA PAROI LATÉRALE
INSTALLATION DANS UN COIN
fIguRE 5
DÉgAgEMENTS DANS UNE ALCÔVE
TABLEAu 1
DÉgAgEMENTS
INSTALLATION DANS UNE ALCÔVE
CETTE INSTALLATION N'EST PAS APPLICA-
BLE POUR LE MODÈLE 5500XL.
MUR ARRIÈRE
MUR ARRIÈRE
PAROI LA
TÉRALE
PAROI LA
TÉRALE
MUR
ADJACENT
MUR
ADJACENT
MUR ADJACENT MUR ADJACENT
