United States Stove Company 5500M Manuel d'utilisation
Page 21
USSC
21
13
5
11
10
1
10
12
10
6
12
7
8
2
4
3
9
9
9
11
3
2
1
5
6
4
7
9
8
10
12
Modèle 5500M/5500XL

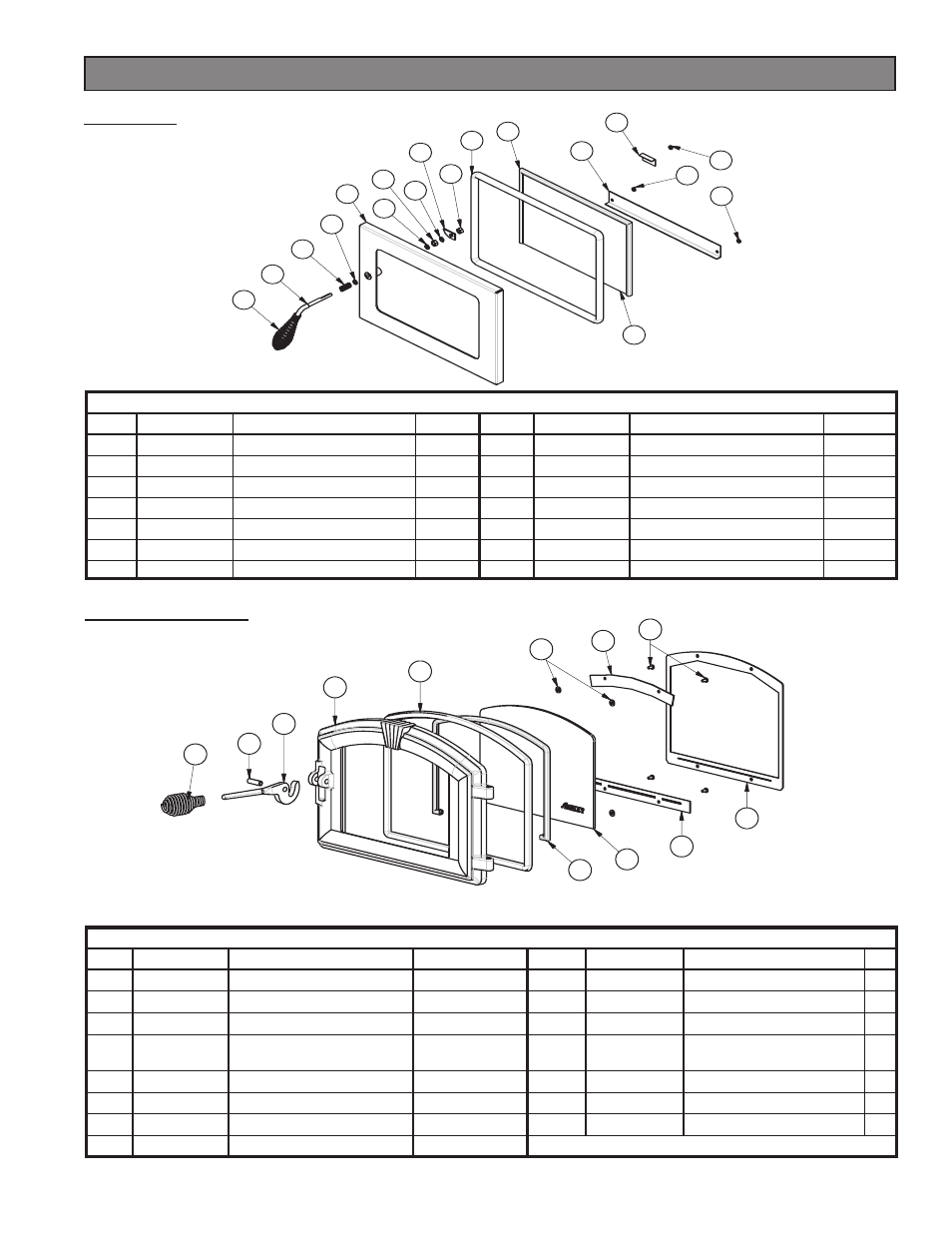

Schéma/liste des pièces des modèles 5500, 5500M & 5500XL
Modèle 5500
NOMENCLATURE
Pièce no. de pièce Intitulé
qté
Pièce no. de pièce Intitulé
qté
1
25490
Ensemble soudé de la porte
1
8
88087
Joint de la vitre
3,75 pieds
2
891166
Verre céramique
1
9
83297
Écrou hexagonal 8-32
3
3
891188
Retenue supérieure de la vitre 1
10
83547
Rondelle
3
4
891186
Retenue inférieure de la vitre
1
11
83903
Ressort
1
5
25517
Poignée de la porte
1
12
83546
Contre-écrou hexagonal 5/16 x 18 2
6
891168
Loquet
1
13
891167
Poignée ressort
1
7
88082
Joint en corde 3/4”
4,3 pieds
NOMENCLATURE
Pièce no. de pièce Intitulé
qté
Pièce
no. de pièce Intitulé
qté
1
25507
Porte d'approvisionnement
1
9
83278
Rondelle
4
2
25492
Poignée de la porte
1
10
83202
Vis de mécanique
4
3
83506
goupille élastique 3/8 x 1 1/4
1
11
89574
Poignée ressort
1
4
891067
Porte en verre avec logo
Ashley
1
12
25393
Retenue de la vitre (Interchan-
geable avec 7 et 8)
1
5
88066
Joint en corde 5/8”
4,5 pieds (1,4 m)
N/R
25080MB
Loquet
1
6
88087
Joint de la vitre (1 x 1 3/16)
3,5 pieds (1,1 m)
N/R
83508
Vis 5/16-18 x 1-3/4
1
7
25520
Retenue inférieure de la vitre
1
N/R
83338
Écrou de blocage 5/16-18
1
8
25521
Retenue supérieure de la vitre
1
N/R - Non représenté
