2.2. Connexions
L'enceinte est équipée de deux connecteurs à 4 broches. Les
quatre broches des deux connecteurs sont reliées en parallèle. Le
V-SUB occupe les points 2+/2–. Les enceintes V8 ou V12 occu‐
pent les points 1+/1–. La prise mâle sert de prise d'entrée et la
femelle permet une connexion directe avec des enceintes supplé‐
mentaires.
L'enceinte peut être équipée en connecteurs EP5 en option. Les
équivalences des options possibles de connexion figurent dans le
tableau ci-dessous.
NL4
NLT4 F/M
1+ 1– 2+ 2– n.a.
EP5 1 2 3 4 5
2.3. Amplification
AVIS !
Les enceintes d&b ne doivent être alimentées que par des amplifi‐
cateurs d&b correctement configurés. Toute autre configuration ris‐
querait d'en endommager les composants.
Amplification avec D12
Sélectionner le preset V-SUB.
Celui-ci est disponible sur l'amplificateur en mode "Dual Channel"
et "Mix TOP/SUB".
Sélectionner le preset V-SUB permet d'alimenter une ou deux
enceintes V-SUB à l'aide du canal d'amplificateur respectif.
2.3.1. Presets disponibles
Afin d'obtenir des ajustements acoustiques, le mode circuit 100 Hz
peut être sélectionné.
Circuit 100 Hz
En mode circuit 100 Hz, la fréquence d'utilisation haute du sys‐
tème est réduite de 115 Hz à 95 Hz.
Cette configuration est utile en présence de V-SUB actifs, destinés
à compléter des enceintes de Série-V large bande. Le mode
100 Hz permet également de compenser des niveaux de coupling
proches entre un V-SUB et des enceintes de Série-V en mode CUT.
Avec des enceintes de Série-T, il est recommandé d'utiliser le mode
standard.

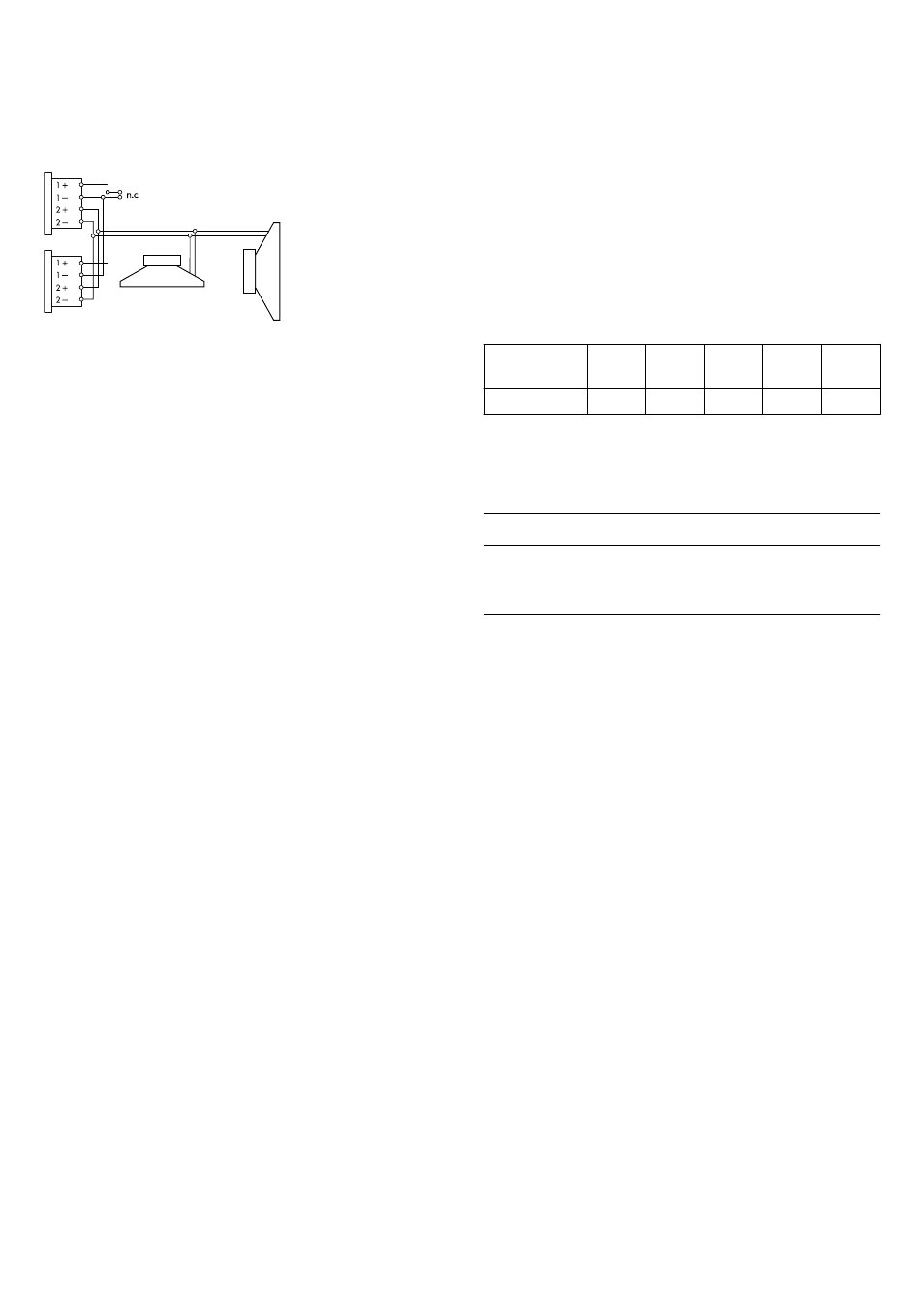

Fig. 3 : Câblage des connecteurs
