2.1. Description du produit
Le V-SUB est un Sub-Bass cardioïde haute performance compact
prévu pour être utilisé avec les enceintes d&b de Série-V.
Le caisson du V-SUB intègre deux haut-parleurs néodyme à longue
excursion, selon une configuration cardioïde : un haut-parleur
18“ dans un caisson bass-reflex, monté en face avant du Sub-Bass
et un haut-parleur de 12” dans un caisson résonateur à deux
chambres, orienté vers l'arrière. Le modèle de dispersion cardiode
ainsi obtenu ne nécessite qu'un seul canal d'amplificateur
La réponse en fréquence s'étend de 37 Hz à 95 Hz.
L'enceinte est en contreplaqué marine et revêtue d'une peinture de
finition noire résistante aux chocs. La façade de l'enceinte est pro‐
tégée par une grille métallique rigide, doublée d'une mousse trans‐
sonore interchangeable. L'enceinte est équipée de deux poignées
par côté et de quatre roues renforcées à l'arrière en face arrière.
Un insert fileté M20 est monté sur la face supérieure pour recevoir
le pied d&b Z5013 Loudspeaker stand pour le déploiement d'en‐
ceintes large bande.
Colonnes et accessoires d'accrochage de Série V
Les enceintes sont mécaniquement raccordés avec les accessoires
d'accrochage situés sur les deux côtés de la face avant et au
centre de la face arrière. Tous les éléments nécessaires à la fixa‐
tion sont déjà intégrés sur l'enceinte. Ils peuvent néanmoins être
repliés ou coulisser pour être extraits. Les accessoires d'accro‐
chage sont prévus pour se raccorder les uns aux autres et garantir
l'arrimage d'enceintes V-SUB dans les empilements au sol.
Une description détaillée des accessoires d'accrochage de la Série
V est disponible dans le manuel d'accrochage de la Série V, fourni
avec le dispositif d'accrochage en forme de cadre V Flying frame.
La documentation technique "TI 385 d&b Line array design,
d&b ArrayCalc" offre un descriptif précis de la conception et plani‐
fication des alignements de Série V. Elle est également incluse
avec le V Flying frame.
Le calculateur d&b ArrayCalc est téléchargeable sur le site Internet
de d&b www.dbaudio.com .
Dispersion cardioïde
La dispersion cardioïde réduit considérablement l'énergie indési‐
rable derrière le système diminuant de ce fait le champ réverbérant
dans les basses fréquences, procurant ainsi une meilleure fidélité
dans la reproduction des basses fréquences. Le Sub-Bass peut être
utilisé seul ou empilé un sur l'autre en gardant au minimum une dis‐
tance de 60 cm (2 pieds) entre 2 caissons adjacents ou entre le
caisson et le mur latéral. En cas d'utilisation devant un mur, la dis‐
tance minimale requise entre l'arrière du caisson et le mur est
assuré par les roulettes du Sub-Bass.

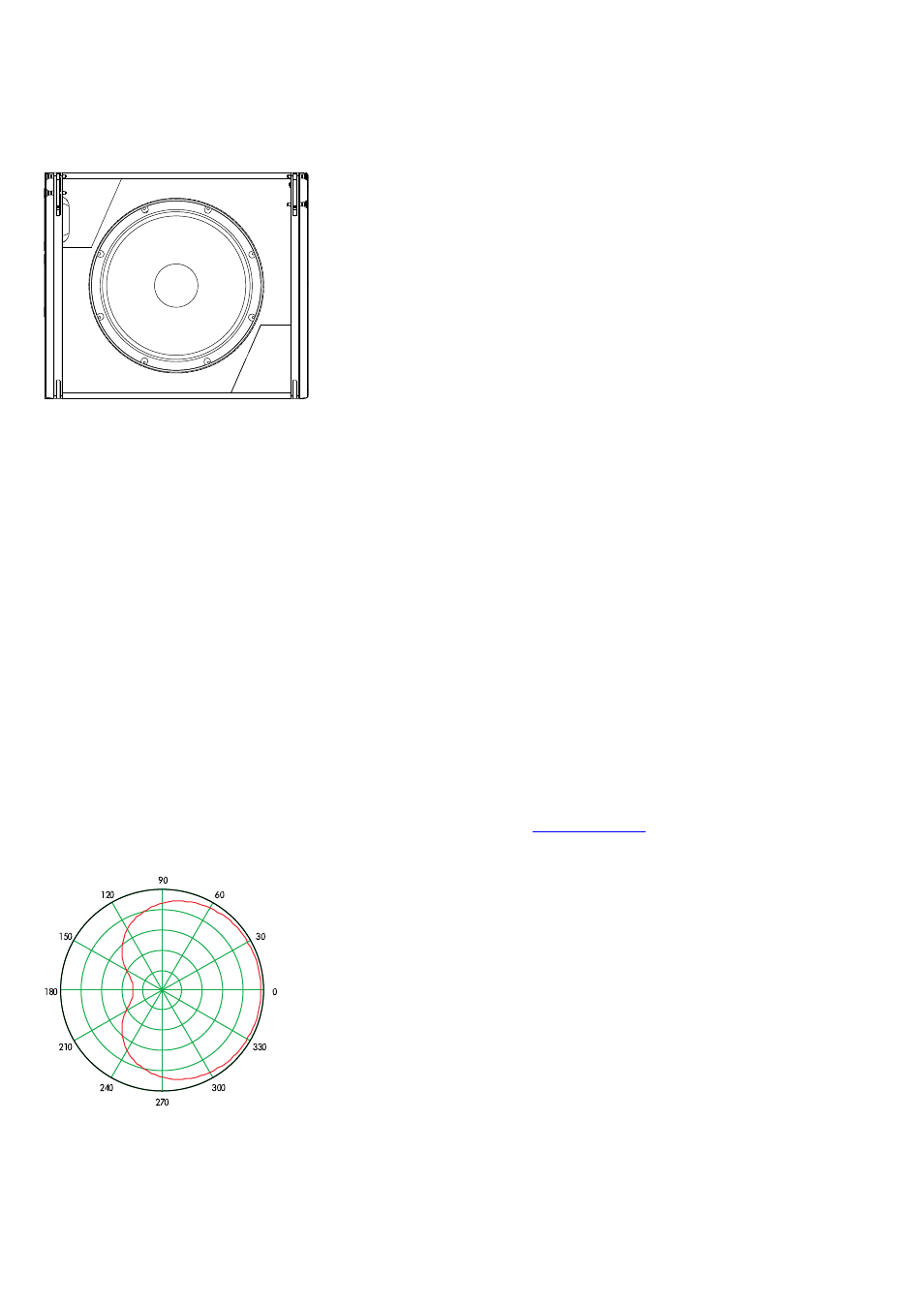

Fig. 1 : Enceinte V-SUB
Fig. 2 : Modèle de dispersion cardioïde
2. Enceinte V-SUB
