Presets disponibles
Afin d'obtenir des ajustements acoustiques, les fonctions CUT, HFA, HFC et
CPL peuvent être sélectionnées.
Circuit CUT
Le mode CUT entraîne une atténuation du niveau de graves de la Ti10.
Celle-ci est dès-lors configurée pour fonctionner avec un Ti-SUB ou d'autres
Sub-Bass d&b actifs.
Circuit HFA (configuration T10 PS uniquement)
-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k

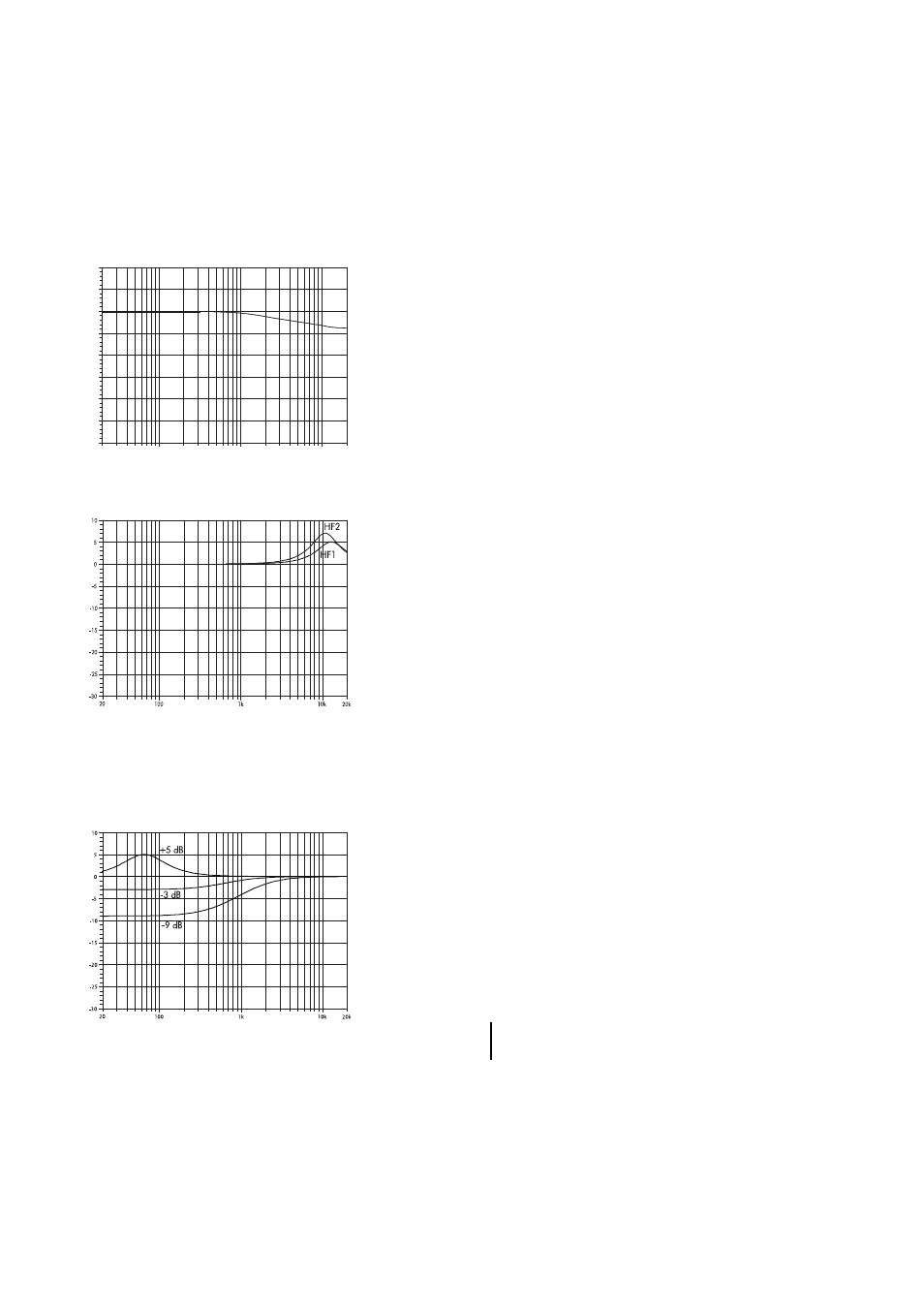

Fig. 6 : Correction de la réponse en
fréquence du circuit HFA
En mode HFA (High Frequency Attenuation - atténuation des hautes
fréquences), la réponse en hautes fréquences du système est atténuée.
L'utilisation du HFA conduit à une réponse en fréquence naturelle et
équilibrée, pour des installations d'écoute de proximité en champ proche
ou une utilisation en tant que délais.
L'atténuation des hautes fréquences (HFA) intervient graduellement à partir
de 1 kHz, atteignant environ -3 dB à 10 kHz. Cette atténuation
correspond à la diminution des hautes fréquences, observée en écoutant
un système depuis une certaine distance, dans une salle ou un auditorium
à réverbération moyenne.
Circuit HFC (configuration T10 Arc/Line uniquement)
Fig. 7 : Correction de la réponse en
fréquence du circuit HFC
Sélectionner le circuit HFC compense la perte d'énergie à haute fréquence
due à l'absorption dans l'air, quand des enceintes sont destinées à des
zones d'écoute en champ lointain.
Le circuit HFC compte deux réglages (HF1, HF2) selon la distance que
l'enceinte doit couvrir. Ils requièrent chacun des usages exclusifs. Le HF1
se destine à des distances excédant 25 m (80 ft) tandis que le HF2 est
prévu pour des couvertures supérieures à 50 m (160 ft).
La compensation est adaptée à un taux d'humidité standard de 40 %. Si
celui-ci est inférieur, l'absorption dans l'air augmente. Par conséquent, les
distances auxquelles le réglage HFC correspondant génère une
égalisation correcte sont plus courtes que celles indiquées ci-dessus.
La fonction HFC offre un équilibre sonore correct entre les zones d'écoute
proches et lointaines, tout en permettant à tous les amplificateurs de
l'alignement d'être alimentés par le même signal.
Circuit CPL
Fig. 8 : Correction de la réponse en
fréquence du circuit CPL
Le circuit CPL (Coupling) compense les effets de coupling entre les
enceintes; ceux-ci croissent à mesure que la longueur du line array
augmente. Le CPL débute graduellement à 1 kHz, avec une atténuation
maximale en dessous de 400 Hz, offrant une réponse en fréquence
équilibrée quand des enceintes T10 sont assemblées en systèmes de
quatre baffles ou plus. La fonction du circuit CPL est exposée dans le
diagramme à gauche. Elle peut être paramétrée en valeurs dB
d'atténuation, entre -9 et 0. Elle peut également être réglée sur une valeur
CPL positive, créant ainsi une augmentation ajustable des graves à environ
65 Hz (0 à +5 dB).
Remarque :
Assurez-vous que toutes les enceintes d'un même line
array fonctionnent avec le même réglage CPL.
