Connexions
1+
1-
2+
2-
1+
1-
2+
2-
passive
crossover

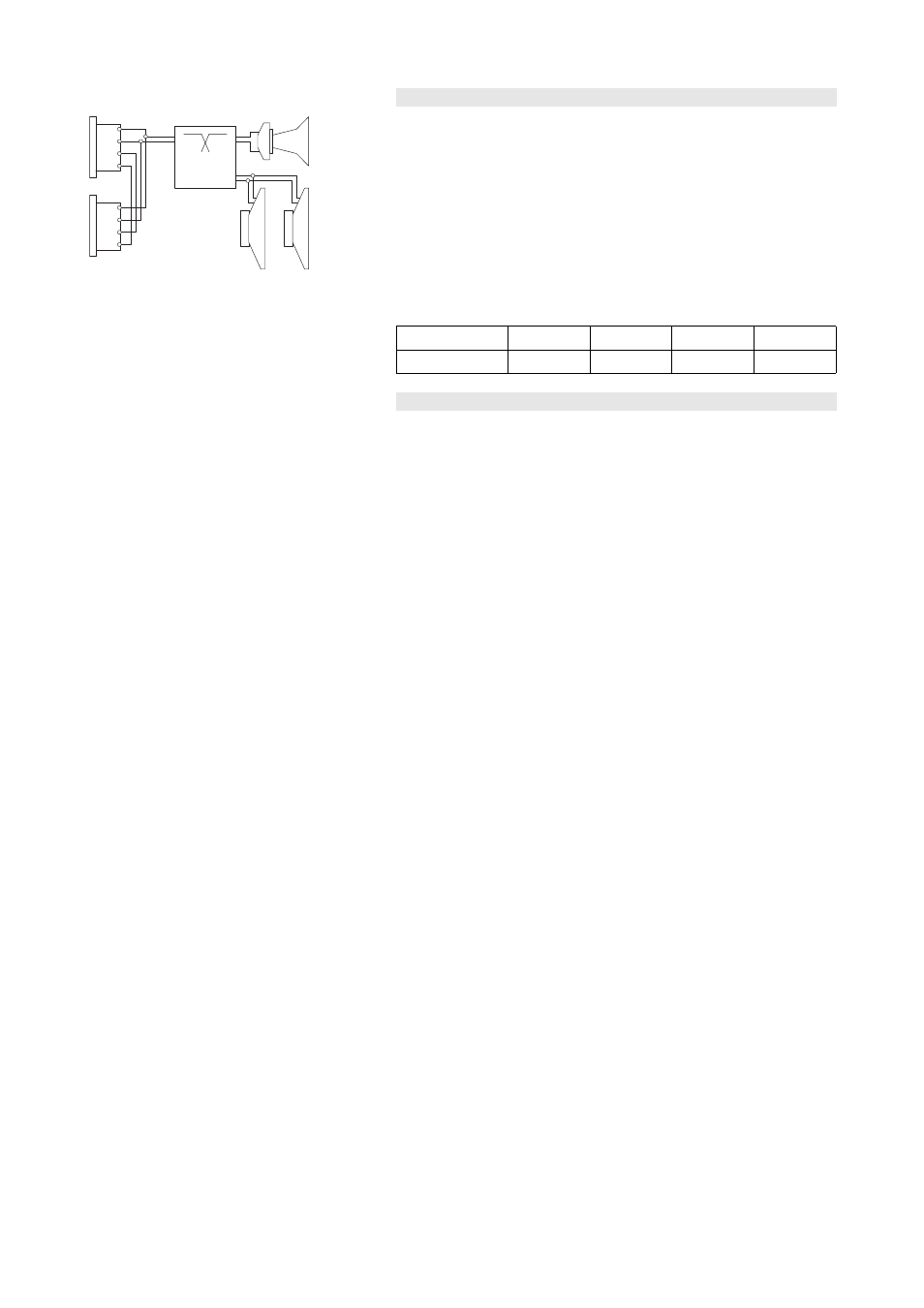

Fig. 5 : Câblage des connecteurs
La Ti10 dispose de deux connecteurs NL4. Les pins des deux connecteurs
sont reliées en parallèle. La Ti10 occupe les points 1+/1–. Les points 2+/
2– sont destinés aux Sub-Bass actifs. La prise mâle sert de prise d'entrée
et la femelle permet une connexion directe avec des baffles
supplémentaires.
La version résistante aux intempéries (WR) de la Ti10 est équipée d'un
câble d'entrée fixe (5 m / 16.4 ft, type H-07-RN-F
2 x 2.5 mm 2 /AWG 13).
Les équivalences des broches des connecteurs NL4 et du câble fixe en
option figurent dans le tableau ci-dessous.
NL4
1+ 1– 2+ 2–
Câble fixe (PG)
Marron (+) Bleu (–)
Amplification avec D6 ou D12
Sélectionner le preset T10.
Les amplificateurs D6 et D12 offrent trois configurations pour les enceintes
Ti10.
Au sein du D12, elle sont disponibles suivant les modes "Dual Channel" et
"Mix TOP/SUB".
Chaque canal d'amplificateur D6 ou D12 peut alimenter jusqu'à quatre
enceintes Ti10.
Configurations "T10 Arc" et "T10 Line"
Celles-ci répondent à une utilisation des Ti10L. La sélection de l'une ou de
l'autre dépend de la courbe de la section, sachant que les deux peuvent
figurer dans un même alignement.
La configuration "Arc" est destinée à des Ti10L au sein de sections
arquées.
La configuration "Line" s'applique à des sections de longue portée,
comptant au moins trois angles de couplage consécutifs de 0°, 1°ou 2°.
Comparativement à la configuration "Arc", la gamme des hauts/médiums
est réduite pour compenser le champ proche étendu.
La transition de la configuration "Line" à la "Arc" suit la progression de
l'angle de couplage, mais peut tenir compte de certains écarts, du fait du
câblage par paire des enceintes.
Configuration "T10 PS"
Elle se rapporte à une utilisation de la Ti10 en source ponctuelle, ou sous
la forme d'enceintes seules avec le pavillon positioné en line array (en
frontfill ou encastré dans le plafond par exemple).
