Caractéristiques de dispersion

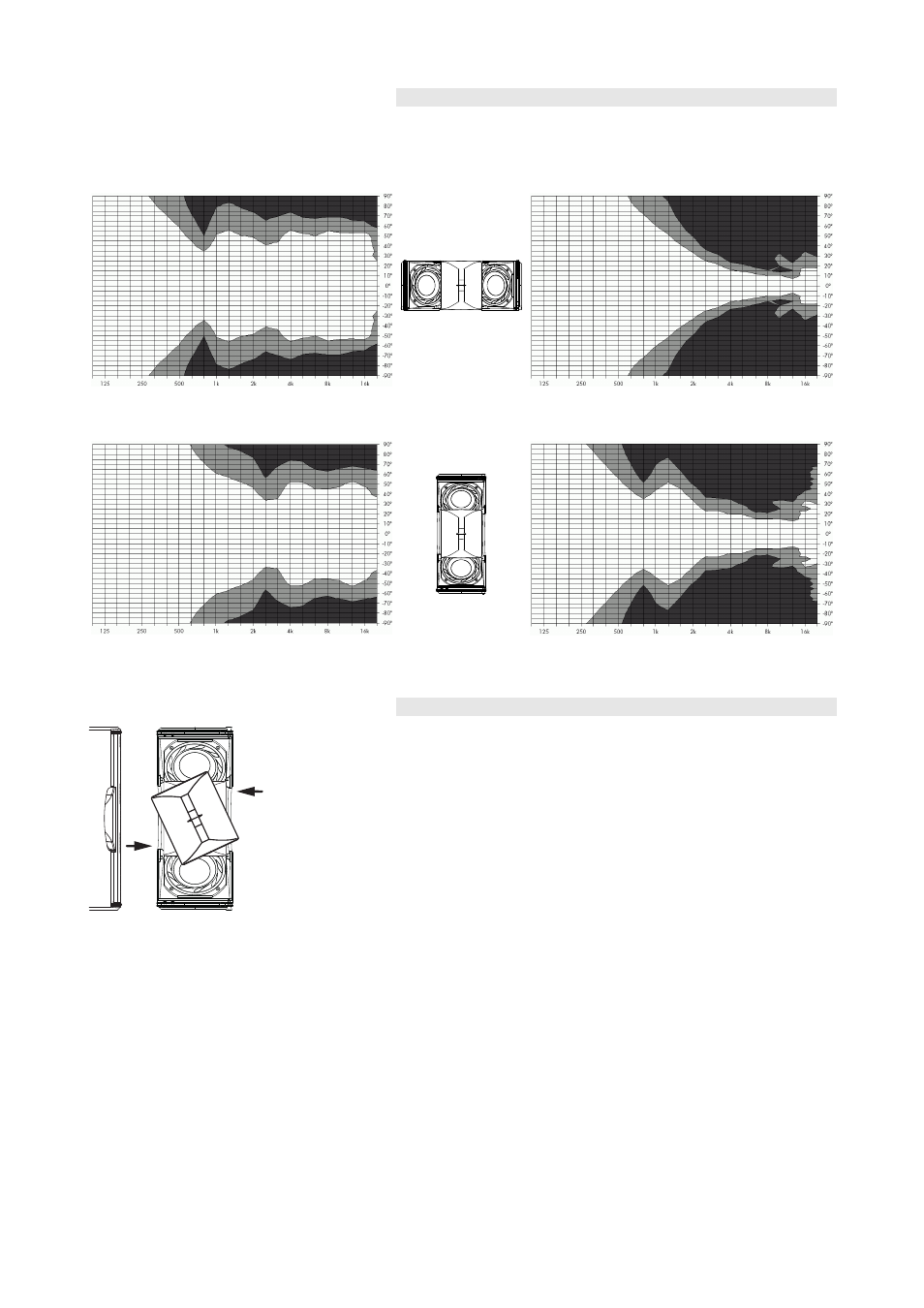

Les graphiques ci-dessous montrent l'angle de dispersion d'une seule
enceinte T10 selon les fréquences, suivant des lignes de pression sonore
égale (isobares) à – 6 dB et –12 dB.
Fig. 8 : diagramme isobare d'une T10 en ligne
source, position horizontale Fig. 9 : diagramme isobare d'une T10 en ligne
source, position verticale
Fig. 10 : diagramme isobare d'une T10 en
source ponctuelle, position horizontale Fig. 11 : diagramme isobare d'une T10 en
source ponctuelle, position verticale
Modifier la dispersion du pavillon HF
Fig. 12 : Rotation du pavillon
(présentation sans la grille avant pour une meilleure illustration
Pour passer d'une configuration de source ponctuelle à une application
en ligne source, il suffit de faire pivoter le pavillon de 90°. Facilement
accessible de l'extérieur de l'enceinte, la rotation de ce dernier ne
requiert aucun outil. Il n'est pas non plus nécessaire de retirer la grille
de façade.
Le mécanisme fonctionne grâce à des ouvertures situées sur les côtés de
l'enceinte et se bloque à l'aide de cliquets disposés aux positions ligne
source et source ponctuelle.
