Presets disponibles
Afin d'obtenir des ajustements acoustiques, les fonctions CUT, HFA, HFC
et CPL (Niveau de pression acoustique) peuvent être sélectionnées.
Circuit CUT
Le mode CUT entraîne une atténuation du niveau de graves de la T10.
Celle-ci est dès lors configurée pour fonctionner avec un T-SUB ou
d'autres Sub-Bass d&b actifs.
Circuit HFA (configuration T10 PS uniquement)
-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k

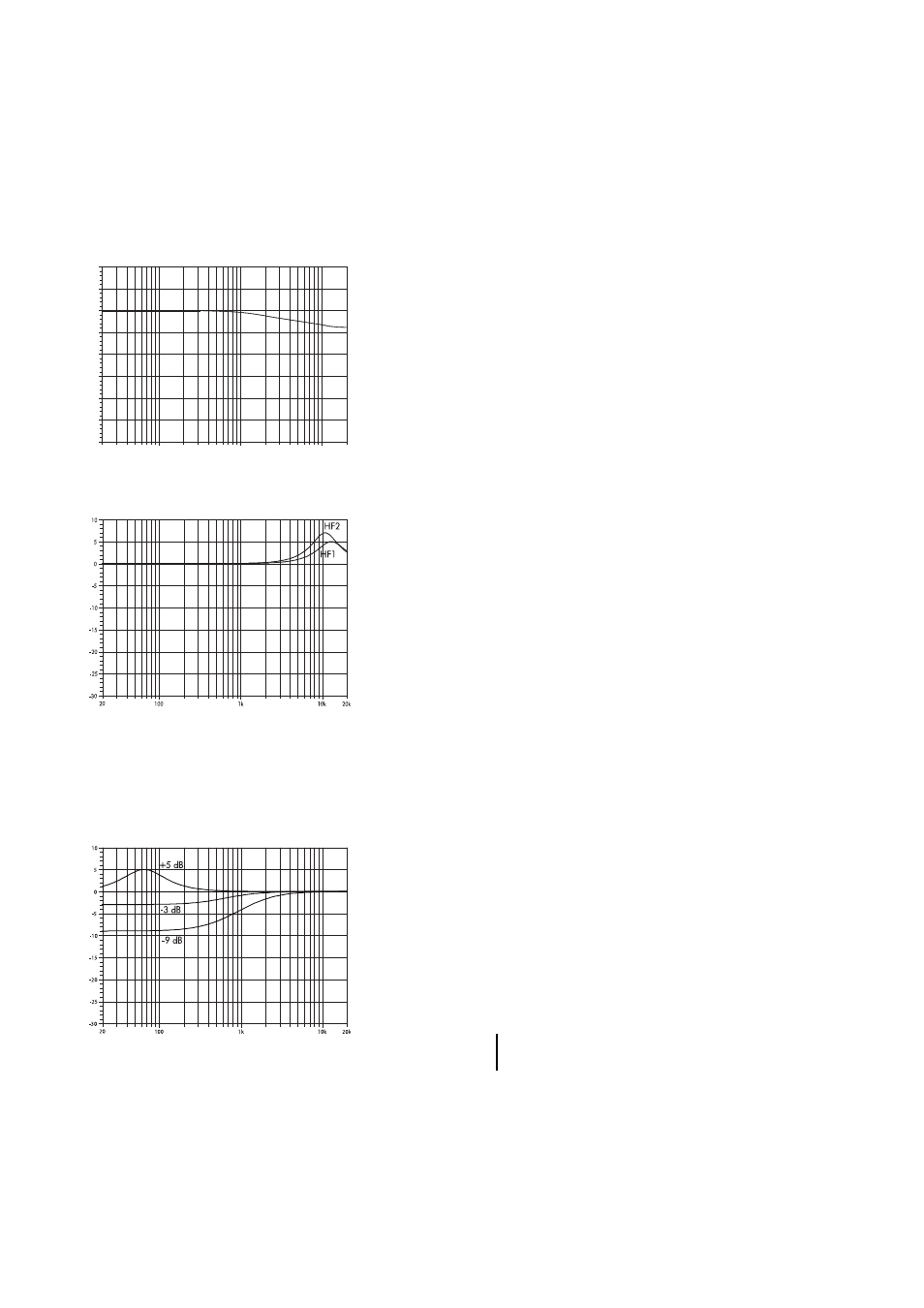

Fig. 5 : Correction de la réponse en
fréquence du circuit HFA
En mode HFA (High Frequency Attenuation - atténuation des hautes
fréquences) la réponse HF du système T10 est atténuée. Le HFA fournit
une réponse en fréquence naturelle et équilibrée, lorsque utilisée en
écoute de proximité, en champ proche ou en délais.
L'atténuation des hautes fréquences (HFA) intervient graduellement à
1 kHz, atteignant environ -3 dB à 10 kHz. Cette baisse suit la diminution
des hautes fréquences, observée en écoutant un système à une certaine
distance, dans une salle ou un auditorium à réverbération moyenne.
Circuit HFC (configurations T10 Arc/Line uniquement)
Fig. 6 : Correction de la réponse en
fréquence du circuit HFC
Sélectionner le circuit HFC compense la perte d'énergie à haute
fréquence due à l'absorption dans l'air, quand des enceintes sont
destinées à des zones d'écoute en champ lointain.
Le circuit HFC compte deux réglages (HF1, HF2) selon la distance que
l'enceinte doit couvrir. Ils requièrent chacun des usages exclusifs. Le HF1
se destine à des distances excédant 25 m (80 ft), tandis que le HF2 est
prévu pour des couvertures supérieures à 50 m (160 ft).
La compensation est ajustée en présence d'une humidité relative
standard de 40 %. Si celle-ci est inférieure, l'absorption de l'air
augmente. En conséquence, les distances sur lesquelles le réglage HFC
correspondant assure une égalisation correcte sont plus courtes que
celles indiquées ci-dessus.
La fonction HFC garantit un équilibre sonore correct entre les zones
auditeurs proches et lointaines, tandis que tous les amplificateurs
alimentant l'alignement sont susceptibles de recevoir le même signal.
Circuit CPL
Fig. 7 : Correction de la réponse en
fréquence du circuit CPL
Le circuit CPL (Coupling) compense les effets de coupling entre les
enceintes; ceux-ci croissent à mesure que la longueur du line array
augmente. Le CPL débute graduellement à 1 kHz, avec une atténuation
maximale en dessous de 400 Hz, offrant une réponse en fréquence
équilibrée quand des enceintes T10 sont assemblées en systèmes de
quatre baffles ou plus. La fonction du circuit CPL est exposée dans le
diagramme à gauche. Elle peut être paramétrée en valeurs dB
d'atténuation, entre -9 et 0. Elle peut également être réglée sur une
valeur CPL positive, créant ainsi une augmentation ajustable des graves
à environ 65 Hz (0 à +5 dB).
Remarque : Assurez-vous que toutes les enceintes d'un même line
array fonctionnent avec le même réglage CPL.
