Circuit HFC

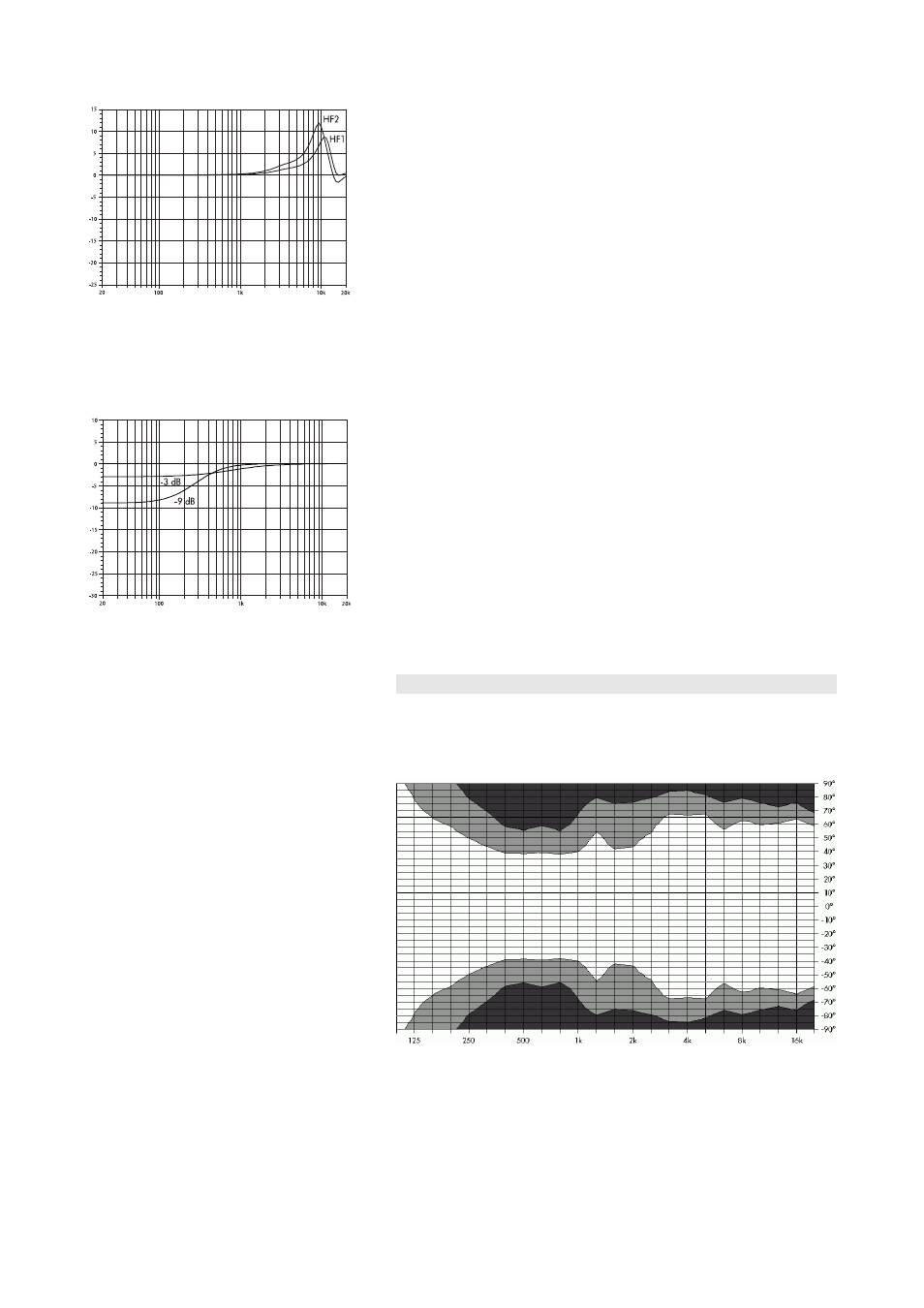

Fig. 4: Correction de la réponse en
fréquence du circuit HFC, réglages HF1 et
HF2
Sélectionner le circuit HFC compense la perte d'énergie à haute
fréquence due à l'absorption dans l'air, quand des enceintes sont
destinées à des zones d'écoute en champ lointain.
Le circuit HFC compte deux réglages (HF1, HF2) selon la distance que
l'enceinte doit couvrir. Ils requièrent chacun des usages exclusifs. Le HF1
se destine à des distances excédant 40 m (130 ft), tandis que le HF2 est
prévu pour des couvertures supérieures à 80 m (260 ft).
La compensation est adaptée à un taux d'humidité standard de 40 %.
Si celui-ci est inférieur, l'absorption dans l'air augmente. Par conséquent,
les distances auxquelles le réglage HFC correspondant génère une
égalisation correcte sont plus courtes que celles indiquées ci-dessus.
La fonction HFC offre un équilibre sonore correct entre les zones
d'écoute proches et lointaines, tout en permettant à tous les
amplificateurs de l'alignement d'être alimentés par le même signal.
Circuit CPL
Fig. 5: Correction de la réponse en
fréquence du circuit CPL
Le circuit CPL (Coupling) compense les effets de coupling entre les
enceintes en réduisant le niveau de fréquence des bas-médiums. La
fonction CPL appelle à être sélectionnée dans des alignements de cinq
J8/J12 ou plus. Puisque les effets de coupling augmentent avec la taille
de l'alignement, elle peut être paramétrée en valeurs dB d'atténuation,
entre -9 et 0. Le CPL débute graduellement à 2 kHz, avec une
atténuation maximale en dessous de 100 Hz. Si les valeurs
d'atténuation sont supérieures, la fréquence de coupure du filtre
s'abaisse à des valeurs inférieures.
La fonction du circuit CPL J12 dans l'amplificateur D12 est représentée
dans le diagramme ci-contre. Assurez-vous que toutes les enceintes d'un
même line array fonctionnent avec le même réglage CPL.
Caractéristiques de dispersion
Le graphique ci-dessous présente l'angle de dispersion horizontale en
fonction de la fréquence, suivant des lignes de pression sonore égales à
– 6 dB et – 12 dB. La dispersion nominale de 120° est maintenue au-
dessus de 200 Hz.
Fig. 6: Diagramme isobare J12 horizontal
J12 Manuel d'utilisation (1.2 FR) Page 6 / 8
