J12

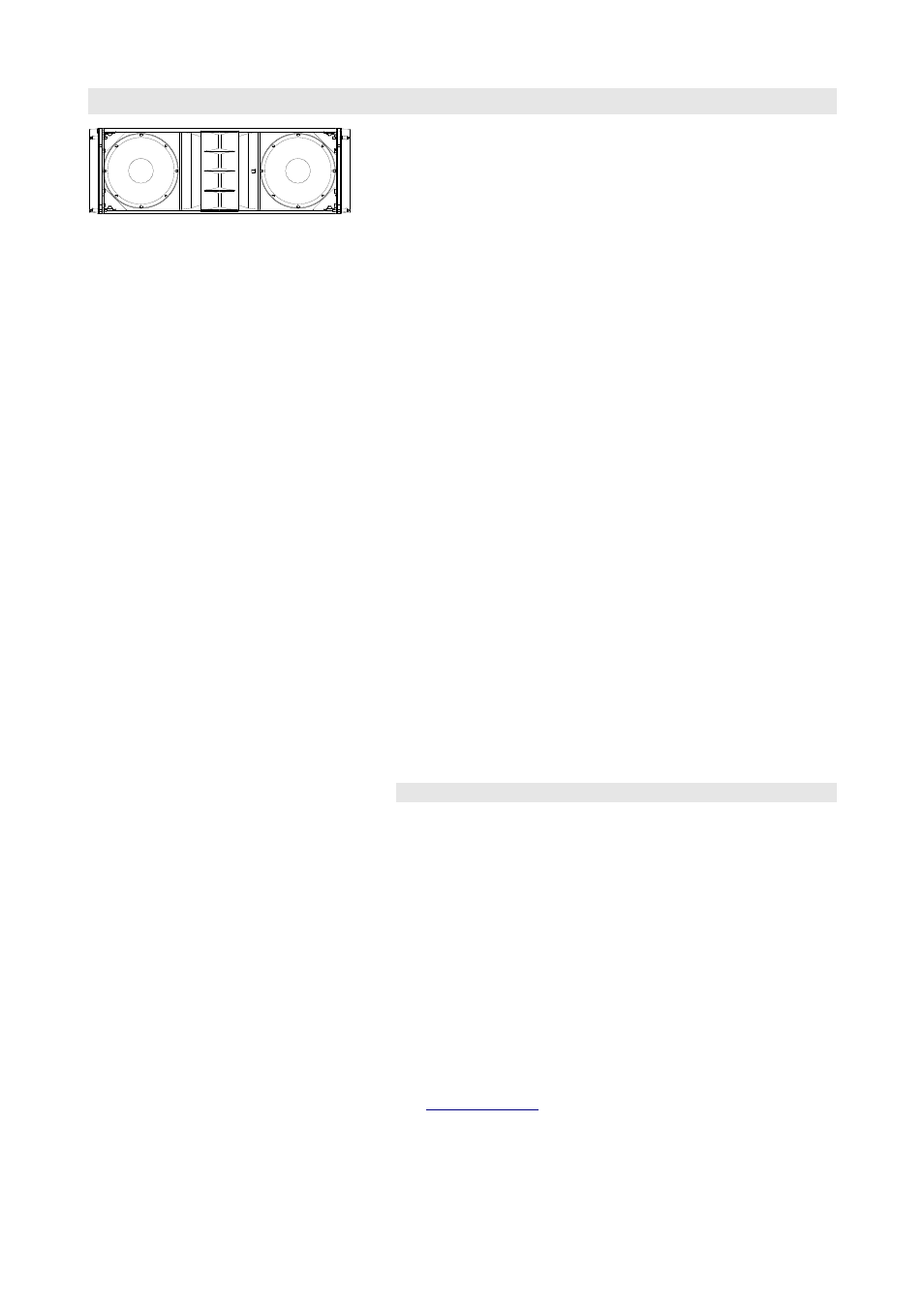

Fig. 1: J12 loudspeaker
Le J12 est une enceinte line array pour sonoriser de grands espaces.
Avec l'accessoire de fixation J Flying Frame, une colonne suspendue de
J12 peut compter jusqu'à 24 baffles, produisant un modèle de
dispersion de 120° à directivité constante dans le plan horizontal.
Le J12 est acoustiquement et mécaniquement compatible avec les
enceintes line array J8 dont la dispersion horizontale est de 80°. Les
assemblages de Série J peuvent combiner des enceintes J8 et J12 ainsi
que des Sub-Bass cardioïdes J-SUB.
Le J12 est un baffle 3 voies intégrant 2 haut-parleurs 12" pour les
basses fréquences, un haut-parleur 10" pavillonné pour les médiums
ainsi que deux moteurs 1.4" montés sur des bobines de 3" pour les
fréquences aiguës. La portion cylindrique de la forme d'onde déployée
par chacune des enceintes, combinée à l'absence de vide à l'avant de
chacune d'elle, nous restitue une onde cohérente. Les angles de
couplage disponibles entre deux enceintes adjacentes varient de 0° à
7°.
Les J12 sont amplifiées par les deux canaux de l'amplificateur d&b D12,
ce qui offre un filtre actif entre les basses fréquences et les hauts
médiums. Les haut-parleurs MF et HF sont filtrés passivement au sein de
l'enceinte.
Toutes les composantes sont disposées symétriquement autour de l'axe
central de l'enceinte, afin de produire un modèle de dispersion
symétriquement parfait. Ce montage autorise un recouvrement bien
défini des bandes de fréquence adjacentes. Cela génère une dispersion
horizontale très cohérente et précise. Grâce à la disposition dipolaire
des haut-parleurs dédiés aux basses fréquences, la dispersion nominale
de 120° est maintenue jusqu'à 200 Hz.
Sa réponse en fréquence s'étend de 48 Hz à plus de 17 kHz.
La caisse du J12 est fabriquée en contreplaqué marine et possède une
finition résistante à l'humidité (polyuréthane). L'avant du baffle est
protégé par une grille métallique rigide. Les cotés et l'arrière ont quatre
poignées incorporées.
Colonnes et accessoires d'accrochage de Série J
Les enceintes sont mécaniquement raccordés avec les accessoires
d'accrochage situés sur les deux côtés de la face avant et au centre de
la face arrière, qui sert aussi d'unité de refroidissement pour le haut-
parleur MF. Tous les éléments nécessaires à la fixation sont déjà intégrés
sur l'enceinte. Ils peuvent néanmoins être repliés ou coulisser pour être
extraits.
Une description détaillée des accessoires d'accrochage de la Série J est
disponible dans le manuel d'accrochage de la Série J, fourni avec le
dispositif d'accrochage en forme de cadre J Flying frame.
La documentation technique “TI385 Série-J, Série-Q et Série-T :
conception des systèmes, d&b ArrayCalc” offre un descriptif précis de la
conception et planification des alignements de Série J. Elle est
également incluse avec le J Flying frame.
Le calculateur d&b ArrayCalc est téléchargeable sur le site Internet de
d&b
www.dbaudio.com .
