Les assemblages verticaux sont fixés par la barre "Z5414 Flying
bar xA" et par les platines "Z5413 Flying bar connector plates
xA". En matière de configurations approuvées ou d'instructions de
sécurité et de montage, se référer aux manuels d'accrochage con-
cernés.
Versions
La version résistante aux intempéries (WR) permet un fonctionne-
ment en extérieur (IP34, Pointage vertical maximal : 0°). Les
enceintes bénéficient d'une finition noire résistante aux impacts et
aux intempéries (PCP - Polyurea Cabinet Protection).
2.2. Connexions
Les enceintes sont équipées de deux connecteurs NL4 et d'un bor-
nier bipolaire (ST). Les quatre broches des deux connecteurs sont
reliées en parallèle. Les enceintes occupent les points 2+/2–. Les
points 1+/1– sont destinés à des enceintes large bande.
Les enceintes de la version WR sont fournies avec un câble fixe
(type PG, H07-RN-F, 2 x 2.5 mm
2 (AWG 13), longueur standard
5.5 m (18 ft).
Les équivalences des options possibles de connexion figurent dans
le tableau ci-dessous.
NL4 1+ 1– 2+ 2–
ST n.a. n.a. + –
PG n.a. n.a. Marron (+) Bleu (–)
Connexion par câble fixe
Les enceintes 27S-SUB et 27A-SUB sont toutes accompagnées
d'une plaque de protection [1] et d'un passe-fil en caoutchouc [2].
En intérieur, ces pièces peuvent servir à masquer la plaque de con-
nexion (si nécessaire). Pour un usage sans protection en extérieur,
la plaque de connexion doit être couverte. Les deux pièces doivent
être disposées jusqu'à l'obtention d'un degré de protection con-
forme à la norme IP34.
Installer la connexion par câble fixe en procédant comme suit :
Outils nécessaires : un tournevis Philips (#PH2).
1. Préparer le passe-fil en caoutchouc et le câble de connexion.
2. Libérer l'ouverture prédécoupée de la plaque et raccorder cor-
rectement le passe-fil en caoutchouc.
3. Insérer le câble dans le passe-fil en caoutchouc et connecter
les extrémités au bornier.
Þ Toujours respecter les polarités !
4. Retirer les quatre vis de la plaque de connexion.
5. Remettre en place le cache de protection sur la plaque de
connexion.
6. Serrer enfin les quatre vis du cache de protection sur la
plaque de connexion.

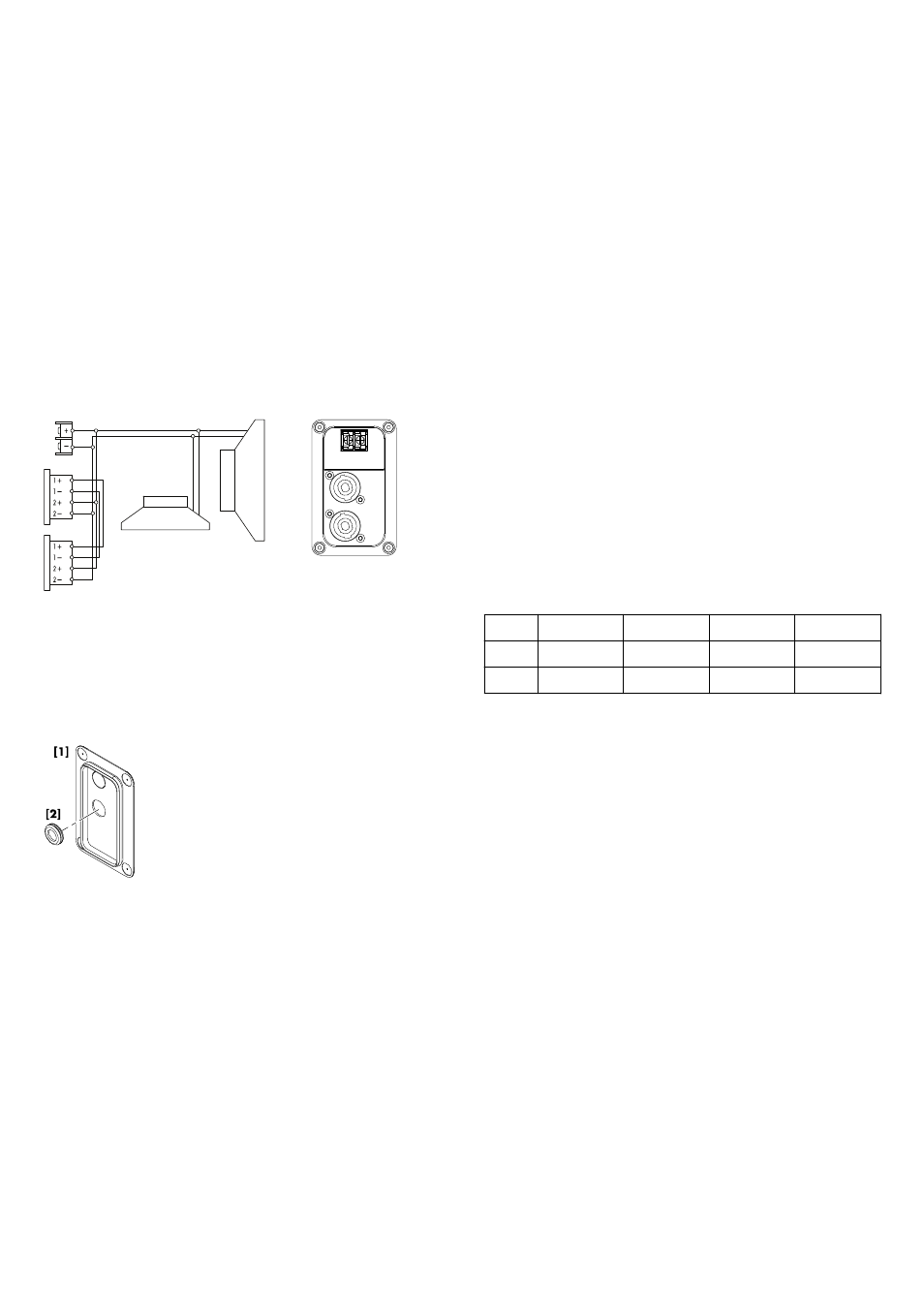

Fig. 3 : Câblage des connecteurs
Fig. 4 : Cache de protection et passe-fil en caoutchouc
