2.1. Description du produit
Les 27S-SUB et 27A-SUB sont des Sub-Bass cardioïdes haute per-
formance compacts prévus pour être utilisés avec les enceintes des
Séries d&b xS et xA. L'ébénisterie renferme deux haut-parleurs néo-
dyme à longue excursion, selon une configuration cardioïde : un
haut-parleur 15“ dans un caisson bass-reflex, monté en face avant
du Sub-Bass et un haut-parleur de 12”, dans un caisson résonateur
à deux chambres orienté vers l'arrière. Le modèle de dispersion
cardioïde ainsi obtenu ne nécessite qu'un seul canal d'amplifica-
teur.
Le 27A-SUB reprend les composants acoustiques du 27S-SUB et y
ajoute un système d'accrochage intégré pour la constitution d'as-
semblages verticaux. Le 27A-SUB peut être combiné avec des
enceintes 10A et 10AL.
La réponse en fréquence s'étend de 40 Hz à 140/100 Hz.
L'ébénisterie est en contreplaqué marine et revêtue d'une peinture
de finition noire résistante aux chocs. La façade de l'enceinte est
protégée par une grille métallique rigide, doublée d'une mousse
trans-sonore interchangeable.
Quatre pieds en caoutchouc assurent la stabilité du 27S-SUB et
protègent sa partie inférieure contre les rayures.
La résistance à l'impact de ces enceintes est conforme à la norme
DIN 18032-3.
Dispersion cardioïde
La dispersion cardioïde réduit considérablement l'énergie indési-
rable derrière le système et diminue le champ réverbérant dans les
basses fréquences, ce qui a pour effet d'améliorer la fidélité de la
reproduction des basses fréquences. Les Sub-Bass 27S et 27A
peuvent être utilisés seul ou empilés l'un sur l'autre avec un écart
minimum de 60 cm (2 pieds) entre 2 Sub-Bass adjacents ou entre
le mur latéral et le premier Sub-Bass. Lorsqu'utilisés devant un mur,
l'écart minimum entre l'arrière du Sub-Bass et le mur est 15 cm
(0.5 pied).
Accessoires d'accrochage 27S-SUB
Les faces latérales du 27S-SUB comportent une paire d'inserts
M10 prévus pour accueillir la lyre "Z5410 Horizontal bracket
18S/27S". Les inserts filetés sont protégés par de faux caches de
même couleur que l'enceinte. Les caches doivent être retirés avant
tout montage d'accessoire.
Accessoires d'accrochage 27A-SUB
Les 27A-SUB peuvent être assemblés verticalement. Chacun sera
muni de platines "Z5418 Connector plates xA-SUB". Il est possible
de connecter jusqu'à quatre enceintes 27A-SUB. En cas d'installa-
tion complémentaire à des enceintes 10A ou 10AL, il est possible
de combiner deux 27A-SUB (maximum) et jusqu'à six enceintes
10A/10AL.

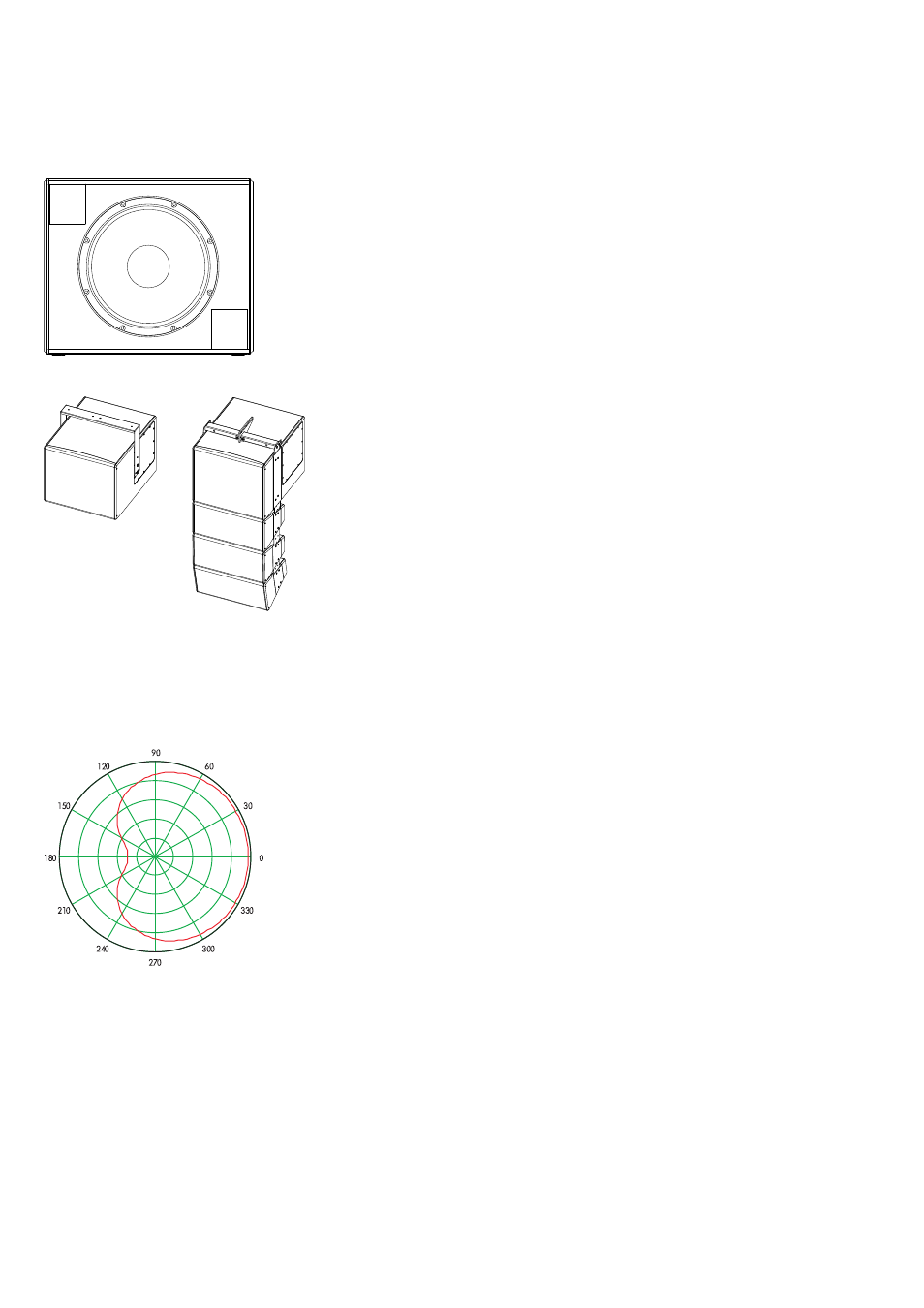

Fig. 1 : Enceinte 27S-SUB/27A-SUB
Exemples d'accrochages :
27S-SUB installé au plafond avec lyre "Z5410 Horizontal bracket 18S/27S".
Assemblage 10AL/27A-SUB.
Fig. 2 : Modèle de dispersion cardioïde
2. Enceinte 27S-SUB/27A-SUB
d&b 27S-SUB/27A-SUB Manuel d'utilisation (1.2 FR) 5
