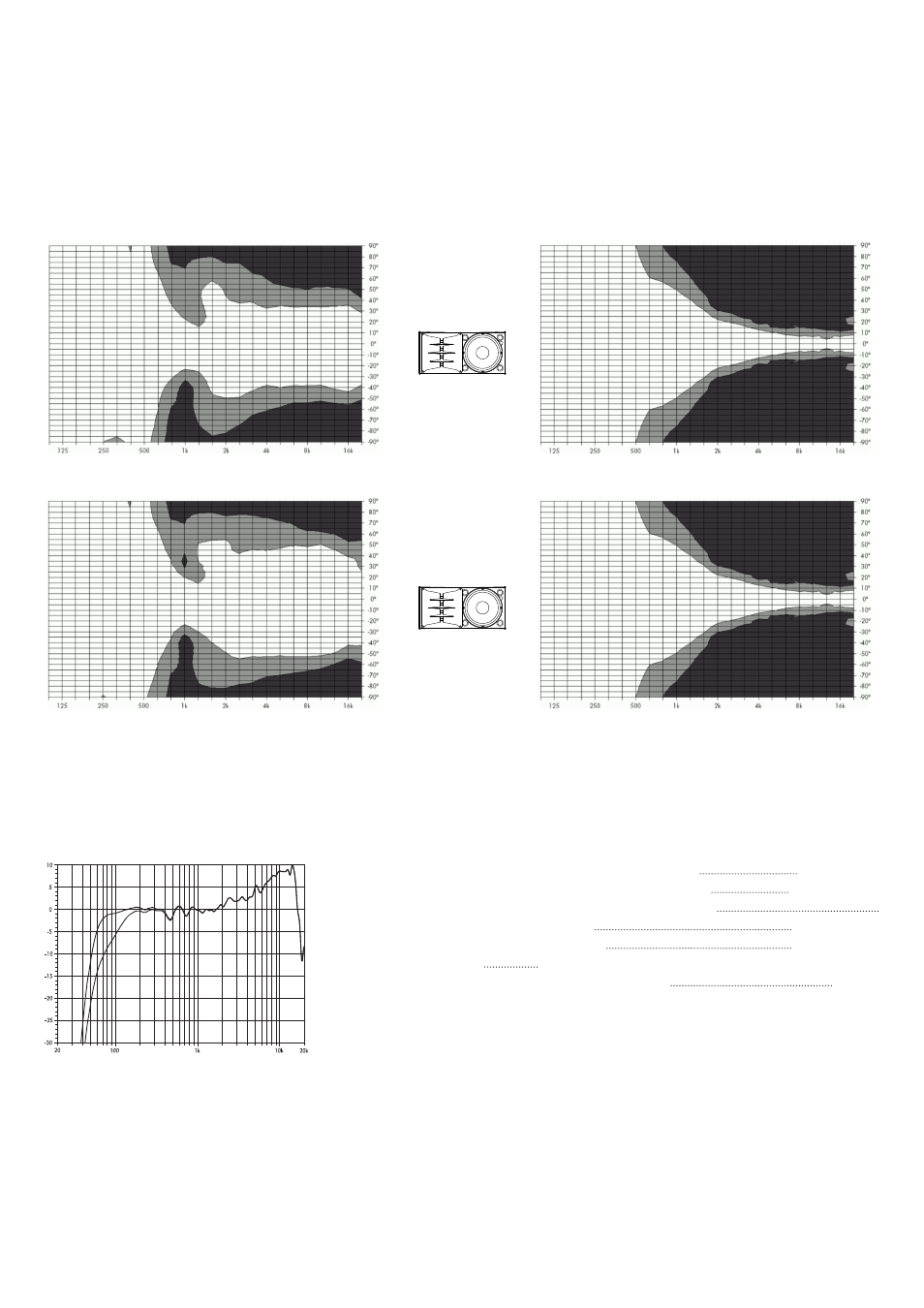

2.4. Caractéristiques de dispersion
Les graphiques ci-dessous montrent l'angle de dispersion d'une
seule enceinte selon les fréquences, suivant des lignes de pression
sonore égale (isobares) à –6 dB et –12 dB.
Fig. 8 : Diagramme isobare horizontal
10AL
Fig. 9 : Diagramme isobare vertical
Fig. 10 : Diagramme isobare horizontal
10AL-D
Fig. 11 : Diagramme isobare vertical
2.5. Spécifications techniques
Données de système 10AL/10AL-D
Réponse en fréquence (–5 dB standard) 60 Hz - 18 kHz
Réponse en fréquence (–5 dB CUT mode) 110 Hz - 18 kHz
Pression sonore max. (1 m, en champ libre)
10AL avec D6/D12
130 dB/133 dB
10AL-D avec D6/D12 129 dB/132 dB
(Crête max. SPL / Signal test : bruit rose avec facteur de crête 4)
Niveau d'entrée (100 dB-SPL/1 m) –16 dBu
Fig. 12 : Réponse en fréquence de la 10AL, modes standard et CUT
