Connexion NL4 avec plaque de protection
Les deux prises de connexion NL4 de la plaque de connexion de
l'enceinte se trouvent dans une encoche, ce qui permet d'utiliser la
plaque [1] et les connecteurs NL4 comme indiqué ci-contre (voir
graphique).
Note : ce choix implique l'utilisation de connecteurs de type
Neutrik NL4FC.
La plaque est équipée de deux ouvertures prédécoupée permet-
tant le repiquage de l'enceinte.
Effectuer la connexion NL4 en suivant les étapes ci-dessus dans la
partie Þ "Connexion par câble fixe" à la page 6.
2.3. Amplification
AVIS !
Les enceintes d&b ne doivent être alimentées que par des amplifi-
cateurs d&b correctement configurés. Toute autre configuration ris-
querait d'en endommager les composants.
Amplification avec D6 ou D12
Sélectionner les presets 10AArc ou 10ALin pour enceintes 10AL.
Sélectionner les presets 10ADArc ou 10ADLin pour enceintes
10AL-D.
Le D12 propose alors les modes "Dual Channel" et "Mix TOP/
SUB". Pour les associer avec des Sub-Bass actifs alimentés par un
seul câble à 4 conducteurs, passer en mode "Mix TOP/SUB".
Chaque canal d'amplificateur D6 ou D12 peut alimenter jusqu'à
trois enceintes 10AL ou 10AL-D.
Configurations "Arc" et "Line"
La sélection de la configuration "Arc" ou "Line" dépend de la
courbe de l'alignement. Les deux peuvent figurer dans un même
alignement.
La configuration "Arc" des enceintes line array intégrées à des sec-
tions arquées.
La configuration "Line" s'applique à des sections de longue portée,
comptant au moins trois angles de couplage consécutifs de 0°,
1°, 2° ou 4°. Comparativement à la configuration "Arc", la
gamme des hauts/médiums est réduite pour compenser le champ
proche étendu.
La transition de la configuration "Line" à la "Arc" suit la progression
de l'angle de couplage mais peut tenir compte de certains écarts,
du fait du câblage par paire des enceintes.
2.3.1. Presets disponibles
Afin d'obtenir des ajustements acoustiques, les fonctions CUT, HFC
et CPL peuvent être sélectionnées.

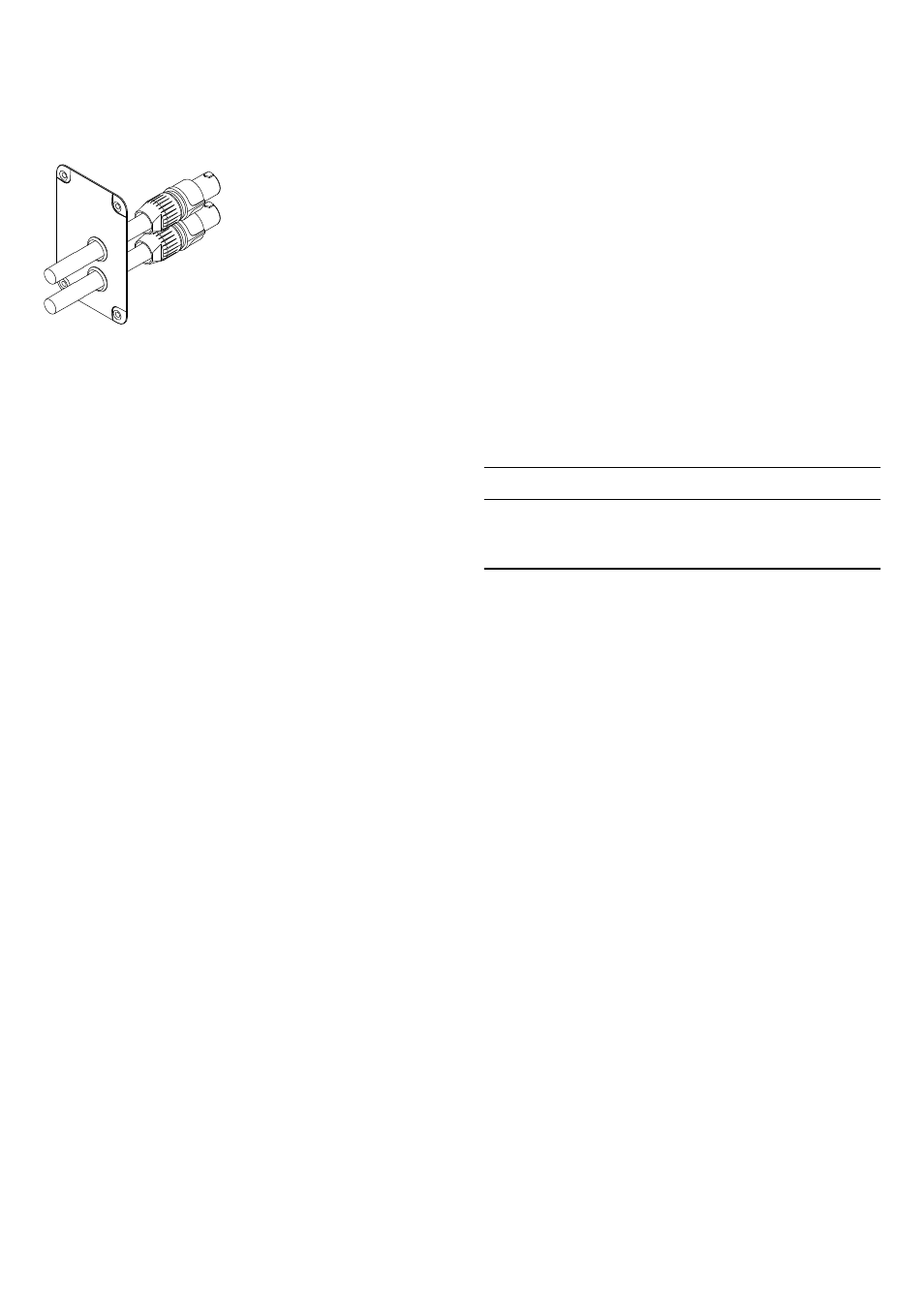

Fig. 5 : Connexion câble NL4 avec plaque de protection [1]
